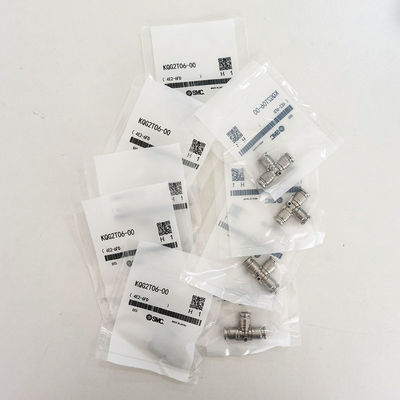

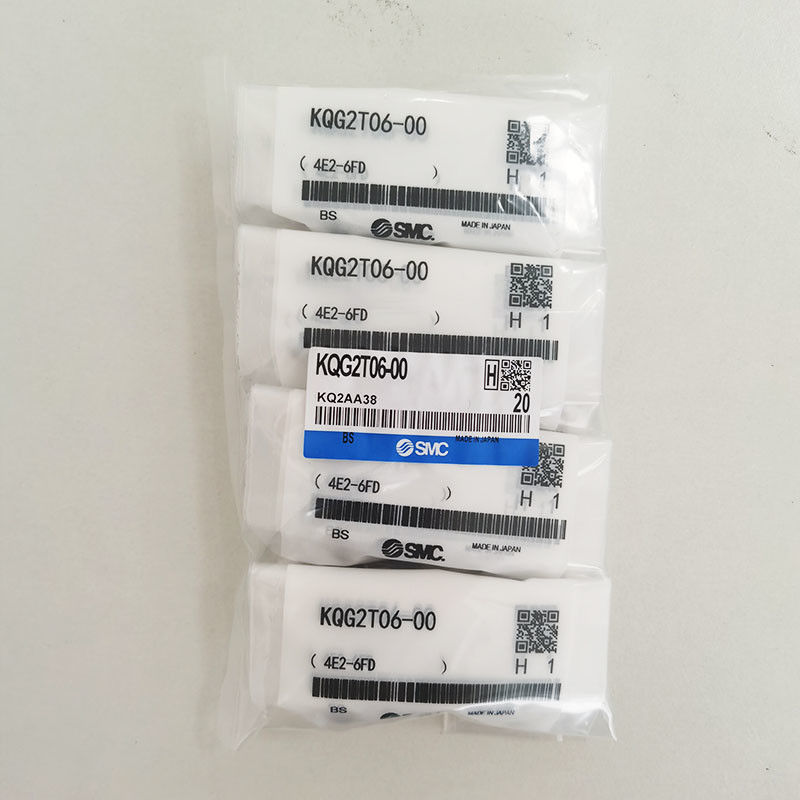

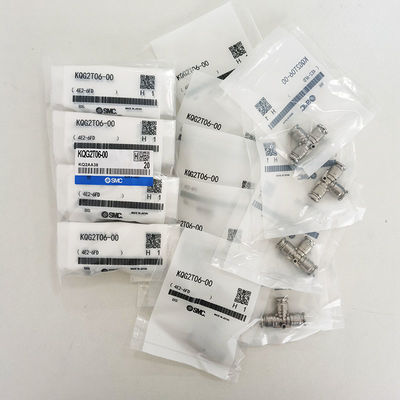

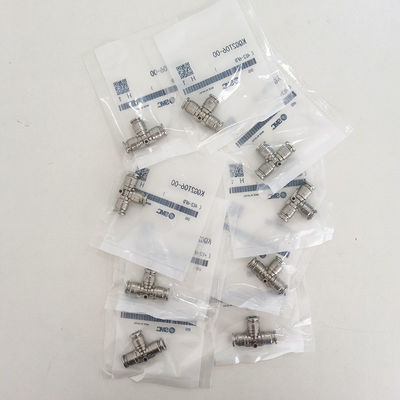

Name: SMC KQG2T06-00 المفاصل المضغوطة ذات الطاقة الهوائية
Brand: YW DKE TRADING COMPANY
SKU: KQG2T06-00
Availability: InStock

منزل المنتجات إصلاح القميص من الطاقة الهوائية

SMC KQG2T06-00 المفاصل المضغوطة ذات الطاقة الهوائية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	KQG2T06-00

شروط الدفع والشحن:

الحد الأدنى لكمية:	20
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون / حسب طلب العملاء
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

العلامة التجارية:	SMC	التطبيق:	مجال انتاج الطاقة
الضغط برهان:	3.0 ميجا باسكال	نطاق الحرارة:	-5 درجة مئوية إلى 150 درجة مئوية
ينطبق أنبوب O.D.:	6	المواد:	SUS316
الشكل:	قمزة	أنواع:	أنبوب بلمسة واحدة
إبراز:	المفاصل المضغوطة,تثبيت أنبوب تي بلمسة واحدة,المفاصل تيباي فيتش , One Touch Tee Pipe Fitting , Joints Tee Pipe Fitting

SMC KQG2T06-00

المفاصل ذات اللمسة الواحدة للأنابيب الصناعة الكهربائية SUS316

وصف المنتج:

توفر العناصر الهوائية ذات اللمسة الواحدة من سلسلة SMC KQG2 للمستهلكين مجموعة واسعة من المزايا. فهي أصغر بنسبة 30٪ وأخف وزنا بنسبة 62٪ من سلسلة KQG القديمة ،وتتناسب مع مجموعة متنوعة من قطرات الأنابيب بدءاً من 3.2 إلى 16 ملم. أيضا، فهي خفيفة الوزن ومدمجة، مما يجعلها مناسبة لمجموعة متنوعة من البيئات، من الهواء المضغوط والماء إلى البخار.

تم تصميم هذه الأجهزة للعمل تحت مجموعة واسعة من الضغوط، من -100kPa إلى 1MPa، ودرجات الحرارة، من -5°C إلى +150°C، مما يجعلها موثوقة للغاية.تم تصنيعها باستخدام SUS316 الفولاذ المقاوم للصدأ، وهو أقوى من الصلب المقاوم للصدأ من الصف 304 المعتاد ، ويقدم مقاومة متفوقة للتآكل في بيئات الكلوريد.

الخصائص:

المكونات الهوائية ذات اللمسة الواحدة من سلسلة SMC KQG2

يتم تصنيع التوصيلات الهوائية ذات اللمسة الواحدة من سلسلة SMC KQG2 من الفولاذ المقاوم للصدأ SUS316 ، مما يوفر خصائص مقاومة للتآكل أفضل من الفولاذ المقاوم للصدأ من الصف 304.الفولاذ المقاوم للصدأ SUS316 يوفر مقاومة ممتازة للجحور والآكل، وهي مناسبة بشكل خاص لبيئات الكلوريد.

هذا المنتج هو أكبر من حيث التكامل والخفة من سلفه، KQGL06-01S. إنه أقصر بنسبة 30٪ تقريبًا وأخف وزناً بنسبة 62٪. بالإضافة إلى ذلك، فإن هذا المنتج يحتويالأجزاء المعدنية لـ KQG2 مصنوعة من الفولاذ المقاوم للصدأ 316 ومختومة بـ FKM خاصمتوافق مع الأنابيب المصنوعة من TEP ، PFA ، النيلون ، النيلون الناعم ، البولي يوريثان أو البوليولفين.

أنابيب قابلة للتطبيق: الحجم المتري ، خيط الاتصال: M ، R ، RC

الأنابيب المطبقة	الأنابيب المطبقة	FEP، PFA، نايلون، نايلون ناعم¹⁾البولي يوريثان، البوليوليفين
الأنابيب المطبقة	أنابيب 0.D	Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16
المواصفات	سائلملاحظة³⁾	ملاحظة²⁾
	نطاق ضغط العمل	-100 كيبا إلى 1 مبا ملاحظة⁴⁾
	ضغط الدليل	3.0 مبا
	درجة حرارة المحيط والسائلملاحظة⁵⁾	- من 5 إلى 150 درجة مئوية (لا يتجمد)^₄₎
	المزلق	المواصفات الخالية من الدهون
	ختم على الخيوط	مع مسدس
الحرارة حالة التثبيت الغلاف الداخلي	أنابيب	الحرارة
	أنابيب FEP / سلسلة TH	80 درجة مئوية أو أكثر
	أنابيب سوبر PFA/سلسلة TL	120 درجة مئوية أو أكثر

الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.

الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.

الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.

الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.

الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):

● عند الاستخدام في درجة حرارة عالية.

SMC KQG2T06-00 المفاصل المضغوطة ذات الطاقة الهوائية 0

المعلمات التقنية

المرفق الوطني: KQG2T
قابل للتطبيق أنابيب زائدة (ملم)	النموذج	الملاحظة 1) ØD	(ل)	أ	ق	م	ØN	Ø0	الملاحظة 2) فعالة المساحة (ملم2)	الوزن
ø3.2	KQG2T23-00	8.3	13.6	20.5	4.1	12	3.2	5.6	3.4	7.9
ø4	KQG2T04-00	9.1	14.6	21.8	4.4	12.6	3.2	5.6	6.4	9.5
ø6	KQG2T06-00	11.4	16.6	24.6	5.2	13.6	3.2	5.6	13.4	14.2
ø8	KQG2T08-00	13.7	20.1	31.1	7	16.1	4.2	8	25.6	24.4
ø10	KQG2T10-00	16.6	22	34	8	17	4.2	8	40	36.8
ø12	KQG2T12-00	18.7	24.6	37.7	9.1	18.6	4.2	8	57.4	46.9
ø16	KQG2T16-00	24.6	28.8	43.4	10.6	20.8	4.2	8	100	75.5
