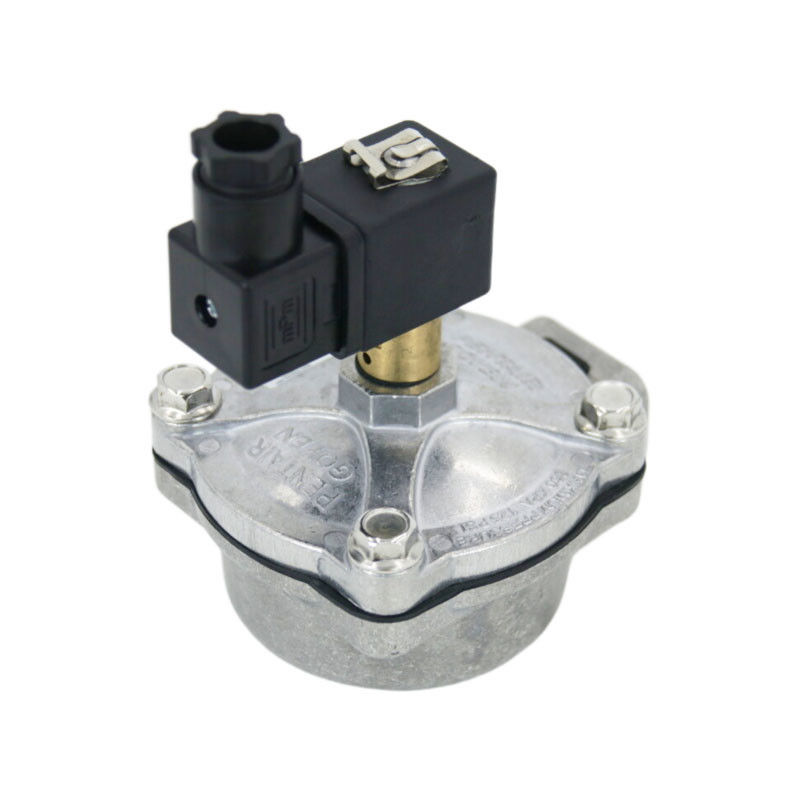

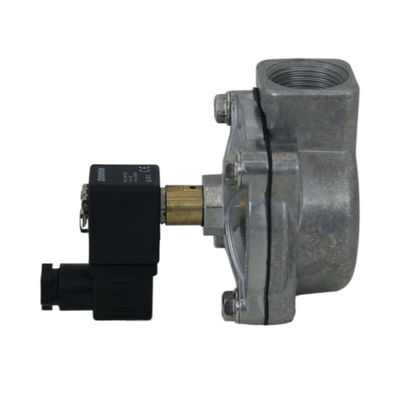

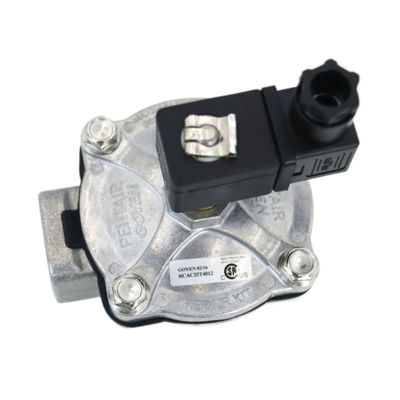

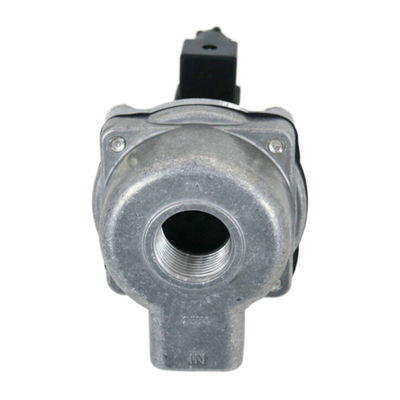

صمامات النبض النفاثة النابضة النابضة النابضة النابضة النابضة النابضة النابضة النابضة النابضة 0.3MPa ~ 0.8MPa

صمامات النبض النفاثة النابضة النابضة النبض النابضة النبض النابضة النبض النابضة النبض النابضة النبض

كشف الغبار في صمامات النبض النفاثة الاستبدالية CA25T Goyen:
1توصيل الهواء النظيف مع الضغط الاسمي إلى مدخل الهواء من صمام النبض الكهرومغناطيسي. مدخل 85٪ من الجهد الاسمي و 0.03s من الإشارة الكهربائية على الصمامصمام الموليدلمعرفة ما إذا كان صمام النبض الكهرومغناطيسي مفتوحاً .

2. قم بتوصيل الهواء النظيف بضغط 0.1 MPa عند مدخل صمام النبض الكهرومغناطيسي ، أدخل الإشارة الكهربائية للصمام المغلق ،وتحقق مما إذا كان صمام النبض الكهرومغناطيسي مغلق بشكل آمن.

3. قم بتوصيل الهواء النظيف من ضغط مصدر الهواء إلى صفر8MPa في مدخل الهواء من صمام نبض الكهرومغناطيسي لمدة 60 دقيقة للتحقق من تسرب الأجزاء المغلقة على صمام نبض الكهرومغناطيسي.

البعد الرئيسي لجهاز جمع الغبار CA25Tصمام النبض:

تفاصيل قطع الغيار من CA25T 1 بوصةصمام الكهربائي لجمع الغبار:

المعلمات التقنية لصمامات الحجاب الحاجز من طراز Goyen T Series:

مبدأ عمل صمامات النبض النفاثة من نوع الزاوية المستقيمة:

يتميز صمام النبض بالزاوية اليمنى بزاوية 90 درجة من أنابيب مدخل الصمام ومخرجها.الحجاب الحاجز في الصمام يقسم صمام النبض إلى غرفتين هوائيتين في الأمام والخلف، ويتم توصيل الغاز عالي الضغط من مدخل الهواء إلى غرفة الهواء السفلية. عندما لا يتم تشغيل صمام نبض،يمر الغاز من خلال أنابيب الضغط الثابت من الغرف العلوية والسفلية والفتحة تدخل غرفة الانكماشوبما أن المكعب يغلق فتحة تخفيف الضغط تحت تأثير الربيع ، فلن يتم تفريغ الغاز ، بحيث يكون ضغط غرفة تخفيف الضغط والغرفة السفلية متساوية ،وتحت تأثير الربيع، والحجاب الحاجز سوف يتم حجب منفذ نفخ والغاز لن يسرع للخروج.

عندما يتم تشغيل صمام النبض ، يتم رفع قلب الصمام بواسطة القوة الكهرومغناطيسية ، يتم فتح فتحة تخفيف الضغط ، ويتم طرد الغاز.بسبب عمل فتحة أنبوب الضغط الثابت، سرعة تدفق فتحة تخفيف الضغط أكبر من أنبوب الضغط الثابت لغرفة تخفيف الضغط.سرعة تدفق الغاز تسبب أن يكون الضغط في غرفة التفكيك أقل من الضغط في الغرفة السفلية، والغاز في الغرفة السفلية يرفع الحاجز لفتح الفوهة.
