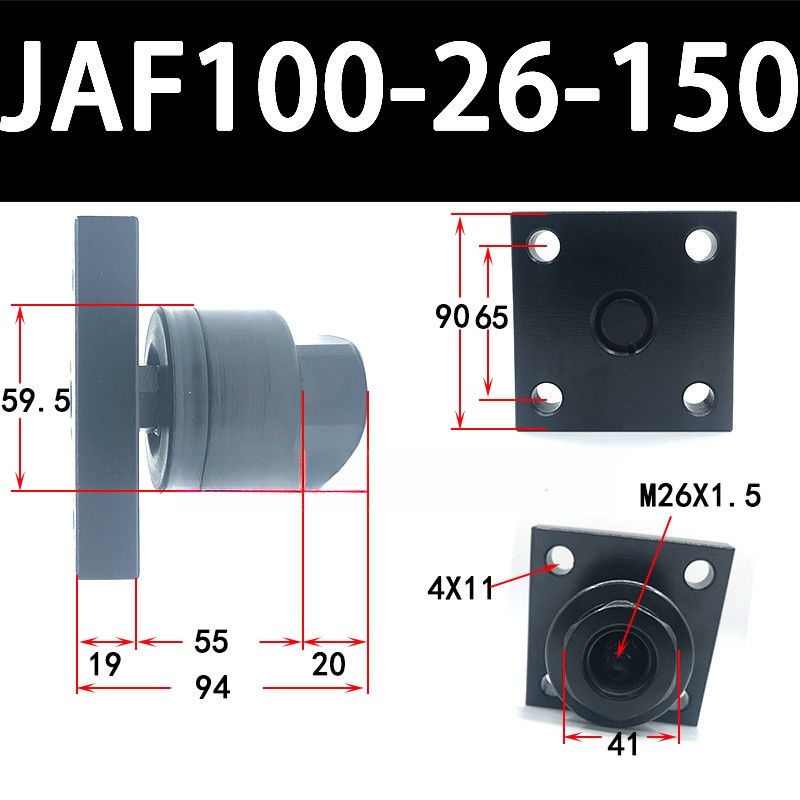

JAF100-26-150 المفاصل العائمة عنصر أساسي للمشاريع

وصف المنتج:

تم تصميم المفاصل العائمة من سلسلة JAF لاستخدامها في مجموعة متنوعة من التطبيقات التي تتطلب امتصاص الغرابة وعدم كفاية دقة التوازي بين الأسطوانة والجسم السلبيالميزات الرئيسية للتصميم من سلسلة JAF تشمل:

• عدم كفاية امتصاص الغرابة والتوازي
• تركيبات من نوع الشريط
• أداء مقاومة الضغط العالي
• مادة الختم الممتازة
• زاوية تأرجح كبيرة

تم تصميم المفصل العائم من سلسلة JAF لاستيعاب الغرابة وعدم كفاية دقة التوازي ، مما يجعله مثالي للاستخدام في التطبيقات التي لا تتطلب محاذاة المحور.هذا يقلل من الطلب على معالجة عالية الدقة، مما يجعل التثبيت أكثر ملاءمة وفعالية من حيث التكلفة.

يسمح شكل التثبيت من نوع اللحاء بالاتصال المستقر والتركيب المريح ، مما يجعله مناسبًا للأسطوانات ذات القطرات المختلفة.

المفاصل العائمة من سلسلة JAF قادرة أيضًا على تحمل الضغط العالي ، مع ضغط الأسطوانة يصل إلى 1MPa وضغط الأسطوانة الهيدروليكية يصل إلى 3.5MPa.المادة الرئيسية للمفصل العائم هي الراتنجيقدم مقاومة كيميائية وحرارية جيدة ومواد ختم ممتازة.

كما توفر سلسلة JAF مرونة وتكيّف أكبر ، مما يسمح بكمية معينة من التركيز والزاوية التأرجحية. يبلغ التركيز والزاوية التأرجحية المسموح بها عموماً ± 5 ° ،مع خطأ تثبيت معين 12.

بعض المواصفات التقنية الرئيسية للمفاصل العائمة من سلسلة JAF تشمل:

• قطر الاتصال: Rc1/4 أو M27X1.5، الخ ، مناسبة لمتطلبات مختلفة قطر الأنابيب.
• استخدام السوائل: الهواء المضغوط والماء لتلبية مختلف احتياجات التحكم في السوائل.
• نطاق الضغط: 0.05-1 MPa ، مناسبة لضغوط العمل المختلفة.
• درجة حرارة البيئة ومجموعة درجة حرارة السائل: -5 إلى 60 درجة مئوية، مناسبة لمختلف بيئات العمل.
• أقصى قوة سحب: على سبيل المثال، أقصى قوة سحب JAF100-27-150 هي 28000 N 2.
• مادة غطاء الغبار: المطاط الاصطناعي ، يوفر سدادة جيدة وأداء مضاد للغبار.

المعلمات التقنية:

التطبيقات:

سيناريوهات التطبيق:

هذه المنتجات مناسبة لربط الأسطوانات والأسطوانات الهيدروليكية. فهي مفيدة بشكل خاص في الحالات التي لا يمكن فيها امتصاص الغرابة والموازية بدرجة كافية.هذه هي المنتجات متعددة الاستخدامات ويمكن استخدامها في مجموعة واسعة من المجالات بما في ذلك، على سبيل المثال لا الحصر، الآلات الآلية، اتصالات الذراع الروبوتية، أنظمة معالجة المواد،معدات تحديد المواقع الدقيقة، وتشغيل خط التجميع الآلي.
