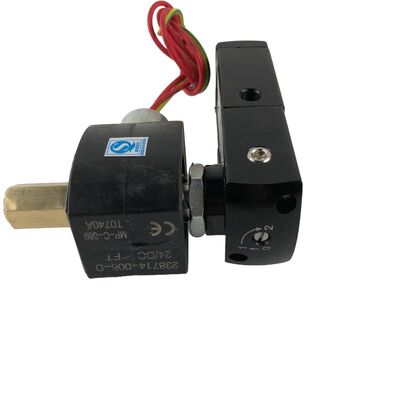

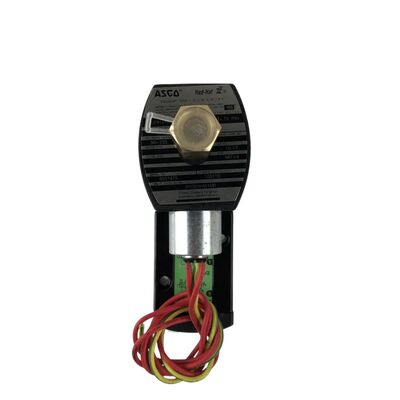

صمام الملف اللولبي ASCO المضاد للانفجار EFG551H401M، تحكم كهربائي مضاد للانفجار، عكسي G551B401MO VCEFCMG551H401MO

وصف المنتج:

سلسلة ASCO 551 و 553 و 531 هي صمامات ملف لولبي مدمجة من النوع المكوكية مصممة لتلبية الاحتياجات التشغيلية المختلفة من خلال الاختلافات في حجم المنفذ وسعة التدفق. تستخدم بشكل أساسي للتحكم في الغاز في قطاعات مثل الهندسة الكيميائية وتجهيز الأغذية والمشروبات، وتقدم كل سلسلة ميزات متخصصة تناسب تطبيقات معينة. فيما يلي نظرة عامة شاملة على خصائص واستخدامات كل سلسلة.

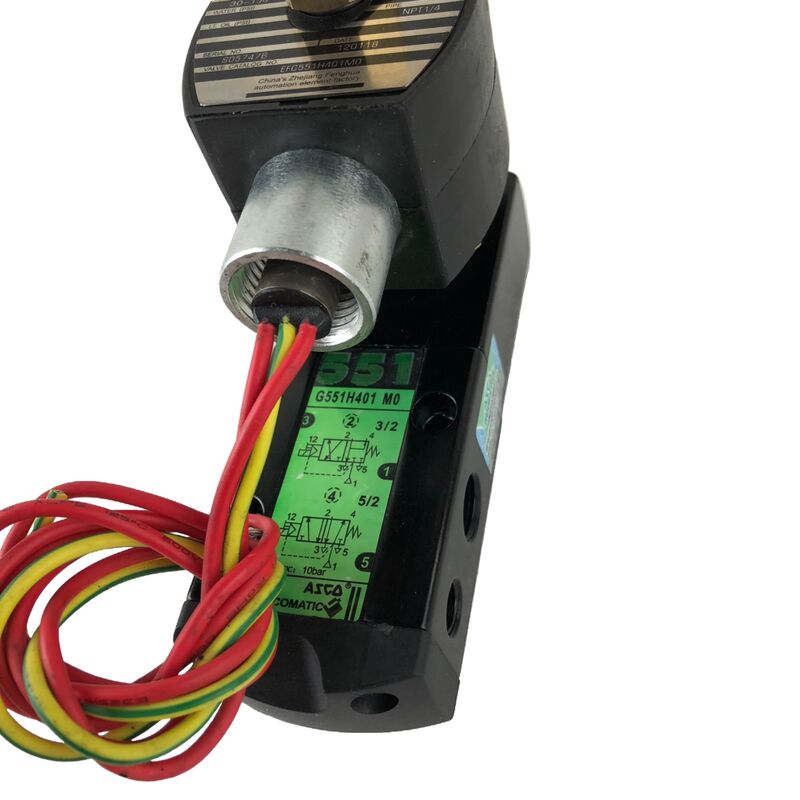

تُعرف أيضًا باسم سلسلة 8551، تتكون سلسلة 551 من صمامات ملف لولبي مدمجة ثلاثية الاتجاهات و 4 اتجاهات مقاس 1/4 بوصة، مصممة خصيصًا للتحكم في الهواء والغازات الخاملة في البيئات الصعبة والآكلة. يضمن تصميمها المتين أداءً موثوقًا به في ظل ظروف التشغيل القاسية.

• المعلمات الرئيسية: تعمل ضمن نطاق ضغط يتراوح من الفراغ حتى 150 رطل لكل بوصة مربعة، مع نطاق درجة حرارة متوسطة يمتد من -60 درجة مئوية إلى 80 درجة مئوية. يتراوح معدل التدفق من 0.5 إلى 1.0 سى في (0.43 إلى 0.86 كيلو فولت). تتوفر خيارات جهد متعددة، بما في ذلك جهود التيار المستمر مثل 6 فولت تيار مستمر و 12 فولت تيار مستمر و 24 فولت تيار مستمر، بالإضافة إلى جهود التيار المتردد مثل 24 فولت تيار متردد و 110 فولت تيار متردد و 220 فولت تيار متردد، مما يجعلها قابلة للتكيف مع بيئات إمداد الطاقة المختلفة.
• الهيكل والمواد: أجسام الصمامات مصنوعة من الألومنيوم المؤكسد أو النحاس أو الفولاذ المقاوم للصدأ اختياريًا. تشمل معايير المنفذ G ISO228/1 و G BSPP و NPTF، مع وصلات ملولبة NPT و BSP مقاس 1/4 بوصة. تدعم هذه الصمامات أوضاع وظائف متعددة بما في ذلك 3/2 NC (مغلق عادةً) و 4/2 و 4/3 CC (مركزي مغلق) و 4/3 NO (مفتوح عادةً). يتم دعم كل من تكوينات الملف الواحد والملف المزدوج، مع إمكانية التثبيت في أي اتجاه.
• المزايا والتطبيقات الأساسية: من خلال دمج تكوين إحكام الإغلاق الهجين الذي يجمع بين أختام T الصلبة والحلقات الدائرية المرنة، توفر هذه الصمامات إحكامًا ممتازًا ومقاومة للتلوث، مما يتيح التشغيل المستقر لملايين الدورات. وهي حاصلة على شهادات مثل ATEX و UL و CSA للأداء المقاوم للانفجار، مما يجعلها مثالية لصناعات مثل المعالجة الكيميائية وتكرير النفط وإنتاج الأغذية والمشروبات وعلوم الحياة.

تتميز سلسلة 553، المعروفة باسم سلسلة 8553، بصمامات ملف لولبي أكبر ثلاثية الاتجاهات و 4 اتجاهات مقاس 1/2 بوصة. بالمقارنة مع سلسلة 551، توفر هذه الصمامات سعة تدفق أكبر، مما يجعلها مناسبة للتطبيقات التي تتطلب إنتاجية أعلى، مع الاستمرار في التركيز على إدارة الهواء والغازات الخاملة.

• المعلمات الرئيسية: يتراوح ضغط التشغيل من الفراغ حتى 150 رطل لكل بوصة مربعة. زاد نطاق التدفق بشكل كبير، من 2.0 إلى 6.0 سى في (1.73 إلى 5.19 كيلو فولت). تتطابق خيارات الجهد مع تلك الموجودة في سلسلة 551، مما يدعم متطلبات الطاقة المتنوعة. تتوافق الصمامات مع تصنيف حماية الدخول IP65 وتتوافق مع معايير حلقة السلامة الوظيفية أقل من SIL3، مما يضمن قدرات أمان قوية.
• الهيكل والمواد: مصنوعة من الألومنيوم أو النحاس أو الفولاذ المقاوم للصدأ 316L، تستخدم أجسام الصمامات معايير المنفذ G ISO228/1 و G BSPP و NPTF. يتم إجراء التوصيلات عبر خيوط NPT أو BSP مقاس 1/2 بوصة. يمكن تركيب هذه الصمامات إما على المشغلات باستخدام واجهات NAMUR وفقًا لمعايير VDI/VDE3845 أو مباشرة على الأنابيب من خلال وصلات ملولبة.
• المزايا والتطبيقات الأساسية: تتميز بمنافذ عادم يمكن توصيلها خارجيًا، مع ترتيب منافذ NAMUR بشكل ملائم على جانب واحد، مما يعزز مقاومة الغبار والرطوبة. تصميمها المقاوم للماء والانفجار، جنبًا إلى جنب مع استهلاك الطاقة المنخفض، يناسب منشآت إمداد الطاقة عن بُعد. تشمل التطبيقات النموذجية البيئات الصناعية الصعبة مثل المصانع الكيميائية والمصافي حيث تكون معدلات التدفق المرتفعة ضرورية.

سلسلة 531 هي صمام ملف لولبي من النوع المكوكية مصمم مع التركيز على السلامة والموثوقية. تقدم هذه الصمامات متغيرات مقاومة للانفجار وغير مقاومة للانفجار، وتستخدم بشكل أساسي للتحكم في طيار المشغل داخل الصناعات الكيميائية والهجينة. أحد النماذج الشائعة ضمن هذه السلسلة هو SCG531C001MS.

• المعلمات الرئيسية: يمتد نطاق ضغط التشغيل من -0.95 بار إلى +10 بار، مع تحمل درجة حرارة محيطة بين -10 درجة مئوية و +60 درجة مئوية. عند ضغط 6 بار، يصل معدل التدفق إلى 1150 لتر/دقيقة (ANR). يتميز الصمام بحجم واجهة G1/4 وقطر منفذ يبلغ 6 مم، مع معامل تدفق يبلغ 0.95 متر مكعب/ساعة. تشمل قيم الجهد الشائعة 220 فولت تيار متردد و 24 فولت تيار مستمر. تستهلك طاقة الملف 6 فولت أمبير عند الاندفاع وتحتفظ بـ 3.5 فولت أمبير.
• الهيكل والمواد: جسم الصمام مصنوع من الألومنيوم المؤكسد الأسود، باستخدام أختام T منخفضة الاحتكاك وغير لاصقة لتحقيق الإحكام الأمثل. الغطاء العلوي والأغطية الطرفية مصنوعة من البولي أميد، مع مكونات داخلية مصنوعة من الأسيتال والألومنيوم. تتوفر التوصيلات الكهربائية عبر موصلات DIN أو معدنية M12، ويتبع التثبيت معايير NAMUR. تستخدم منافذ العادم واجهات ملولبة لتقليل الشوائب التي تدخل الصمام.
• المزايا والتطبيقات الأساسية: يتضمن التصميم دورانًا داخليًا للهواء لمنع دخول الرطوبة إلى المشغل وجسم الصمام، وبالتالي تقليل مخاطر التآكل. يضمن الامتثال لمعايير السلامة EN60730 وشهادات مقاومة الانفجار مثل ATEX و IECEx التشغيل الآمن. تُظهر هذه الصمامات نظافة وثباتًا ممتازين، مما يجعلها مفيدة بشكل خاص للبيئات ذات متطلبات النظافة الصارمة بما في ذلك المستحضرات الصيدلانية وصناعات الأغذية، بالإضافة إلى التحكم في طيار المشغلات في المعالجة الكيميائية.

المعايير الفنية:

صمام المكوك اللولبي ASCO هذا هو صمام كهرومغناطيسي مصمم للتشغيل الموثوق به. يتميز الصمام اللولبي بطريقة توصيل من النوع اللوحي، ويدعم ضغطًا اسميًا يبلغ 400 بار، وله عيار يبلغ 1/4. يضمن جسمه المصنوع من الألومنيوم المتانة، مما يجعله مناسبًا للتطبيقات الصناعية المختلفة.

التطبيقات:

صمام ASCO اللولبي، وهو جزء من سلسلة الشركة المصنعة 551 الشهيرة، هو صمام كهرومغناطيسي موثوق وفعال مصمم لمختلف التطبيقات الصناعية والتجارية. كصمام ثنائي الاتجاه بقطر 1/4 وجسم من الألومنيوم، فإنه يوفر المتانة والأداء الممتاز في التحكم في تدفق السوائل والغازات. هذا الصمام اللولبي حاصل على شهادة CE، مما يضمن أنه يلبي معايير السلامة والجودة الدولية، مما يجعله خيارًا موثوقًا به للعديد من مناسبات وسيناريوهات التطبيقات.

في التشغيل الآلي الصناعي، يستخدم الصمام الكهرومغناطيسي ASCO على نطاق واسع لتنظيم الأنظمة الهوائية والهيدروليكية، مما يوفر تحكمًا دقيقًا في تدفق السوائل. تصميمها المدمج وهيكلها المصنوع من الألومنيوم القوي يجعلها مناسبة للاندماج في الآلات حيث تكون المساحة والموثوقية أمرًا بالغ الأهمية. يعمل وقت استجابة الصمام السريع وتشغيله المستقر على تحسين الكفاءة في عمليات التصنيع، بما في ذلك التعبئة والتغليف ومناولة المواد وخطوط التجميع.

يجد صمام ASCO اللولبي أيضًا تطبيقًا واسع النطاق في أنظمة التدفئة والتهوية وتكييف الهواء، حيث يتحكم في تدفق المبردات والهواء. قدرته على التعامل مع الضغوط ودرجات الحرارة المختلفة تجعله مثاليًا لسيناريوهات التدفئة والتهوية وتكييف الهواء، مما يضمن الظروف البيئية المثلى في المباني السكنية والتجارية والصناعية.

تستفيد محطات معالجة المياه وأنظمة الري من قدرات التحكم الدقيقة في التدفق لصمام ASCO الكهرومغناطيسي. إنه يسهل توزيع المياه تلقائيًا، مما يساعد على الحفاظ على الموارد وتحسين استجابة النظام. بالإضافة إلى ذلك، يقاوم جسمه المصنوع من الألومنيوم التآكل، وهو أمر مفيد في البيئات الخارجية والرطبة.

في صناعات السيارات والفضاء، يستخدم صمام ASCO 551 series اللولبي للتحكم في الوقود وأنظمة الانبعاثات ومهام إدارة السوائل الأخرى التي تتطلب موثوقية عالية وتنشيطًا سريعًا. شهادة CE والجودة المتسقة تجعلها مناسبة للتطبيقات الهامة حيث تكون السلامة والأداء أمرًا بالغ الأهمية.

يمكن للعملاء طلب صمام ASCO اللولبي بحد أدنى لكمية الطلب وحدة واحدة فقط، مما يجعله في متناول المشاريع الصغيرة والإنتاجات الكبيرة. السعر قابل للتفاوض، مما يوفر المرونة لتلبية متطلبات الميزانية المختلفة. يتم التعبئة في علب كرتون أو حسب متطلبات العميل، مما يضمن التسليم الآمن. مع القدرة على التوريد البالغة 5000 قطعة شهريًا ووقت التسليم من 1-7 أيام عمل بعد الدفع، تضمن ASCO التنفيذ الفوري للطلبات.

تشمل شروط الدفع T/T و Western Union و PayPal، مما يوفر خيارات مريحة للمشترين الدوليين والمحليين. بشكل عام، تعد سلسلة الصمامات الكهرومغناطيسية ASCO 551 حلاً متعدد الاستخدامات وعالي الجودة للتحكم في تدفق السوائل عبر مجموعة واسعة من الصناعات والتطبيقات.

التعبئة والشحن:

يتم تعبئة صمام ASCO اللولبي بعناية لضمان أقصى قدر من الحماية أثناء النقل. يتم وضع كل صمام بشكل آمن في حشوة إسفنجية مخصصة داخل صندوق من الورق المقوى المتين لمنع أي حركة أو تلف.

يتم إغلاق جميع المنتجات بغلاف مضاد للكهرباء الساكنة وتتضمن أغطية واقية على جميع المنافذ للحفاظ على الصمام نظيفًا وخاليًا من الملوثات.

يتم التعامل مع الشحن من خلال شركات نقل موثوقة مع توفر خيارات التتبع لضمان التسليم في الوقت المناسب والآمن. اعتمادًا على الوجهة، نقدم طرق شحن مختلفة بما في ذلك الشحن القياسي والمُعجل والشحن بين عشية وضحاها.

بالنسبة للطلبات المجمعة، يتم تعبئة الصمامات في علب كرتون مقواة بمواد توسيد إضافية لتحمل ضغوط المناولة والنقل.

نوفر أيضًا وثائق شحن مفصلة بما في ذلك قوائم التعبئة وشهادات المطابقة وكتيبات المستخدم مع كل شحنة لتسهيل الاستلام والتركيب السلس.
