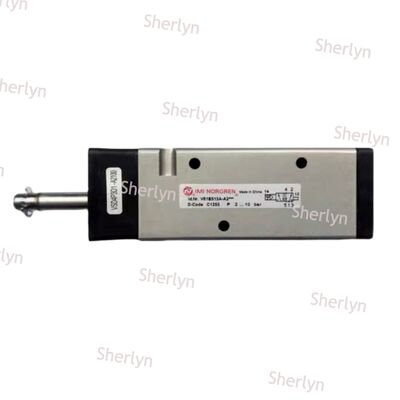

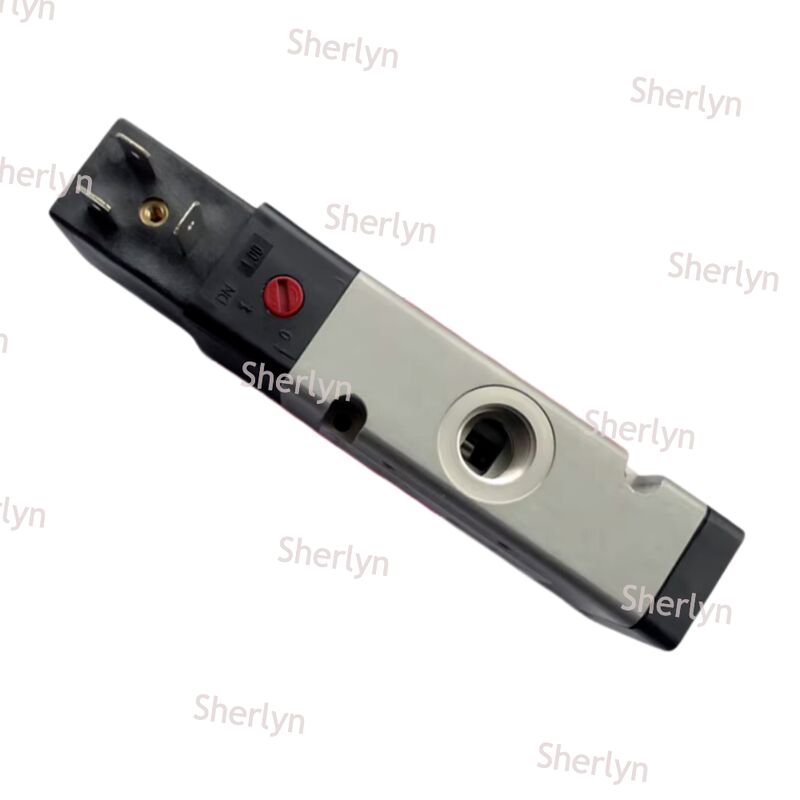

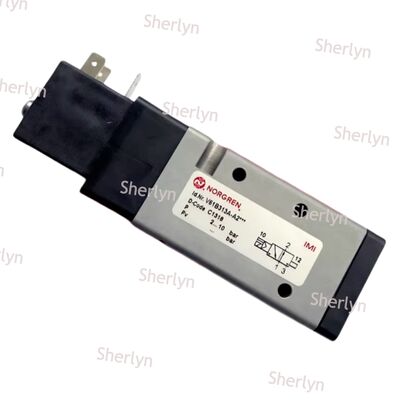

صمام نورجرين V61 سلسلة 3/2 اتجاه، مفتوح عادةً، يعمل بالطيار، مدمج وخفيف الوزن – موديل AA218J

وصف المنتج:

تستخدم هذه السلسلة من الصمامات اللولبية مبدأ التشغيل التجريبي حيث يتم التحكم في حركة الصمام الرئيسي بواسطة صمام تجريبي. يتم تشغيل الصمام التجريبي بواسطة ملف لولبي، بينما يعمل الصمام الرئيسي بناءً على فرق الضغط في الوسط. يتيح هذا التصميم لملف لولبي منخفض الطاقة تنظيم وظيفة التشغيل/الإيقاف للصمامات التي تتعامل مع معدلات تدفق كبيرة، مما يعزز كفاءة الطاقة وملاءمتها لظروف الضغط الأعلى.

تم تصميم الصمامات في حالة الفتح العادي، مما يعني أنها تظل مفتوحة عند إزالة الطاقة، مما يسمح للسائل بالمرور. يؤدي تنشيط الملف اللولبي إلى إغلاق الصمام، مما يوقف تدفق الوسط. هذه الميزة الفتح العادي مثالية للتطبيقات الحرجة للسلامة حيث يكون التدفق المستمر ضروريًا أثناء انقطاع التيار الكهربائي، مثل أنظمة التبريد أو التهوية الطارئة.

بفضل نظام التحكم اللولبي المفرد، ينتقل الصمام بين وضعي الفتح والإغلاق عن طريق تنشيط أو إلغاء تنشيط ملف لولبي واحد. عند قطع الطاقة، يعود الصمام تلقائيًا إلى وضعه المفتوح عادةً عن طريق قوة الزنبرك أو ضغط الوسط، مما يضمن تشغيلًا مباشرًا وموثوقًا.

بفضل آلية التشغيل التجريبي وتصميم مسار التدفق المحسن، توفر هذه الصمامات اللولبية سعة تدفق فائقة. اعتمادًا على الطراز المحدد، تتراوح معدلات التدفق من 610 لترًا في الدقيقة إلى 2600 لترًا في الدقيقة، مما يلبي مجموعة من متطلبات التدفق المتوسطة إلى الكبيرة.

تعمل الصمامات عادةً ضمن نطاق ضغط من 0.2 ميجا باسكال إلى 1.0 ميجا باسكال (2 إلى 10 بار)، مع قدرة بعض الطرازات على التعامل مع ضغوط تصل إلى 1.6 ميجا باسكال (16 بار). من الضروري الحفاظ على حد أدنى لفرق الضغط، وعادة ما يكون أعلى من 0.2 إلى 0.3 بار، لضمان وظيفة الصمام التجريبي بشكل صحيح.

مصنوعة من أجسام صمامات من سبائك الألومنيوم المصبوبة بالصب أو بثق الألومنيوم، توفر هذه الصمامات أداءً خفيف الوزن ولكنه متين ومقاوم للتآكل. يتوفر الصمام والكم في خيارات محكمة الغلق بالمعدن لطول العمر أو خيارات محكمة الغلق بالمواد اللينة لتعزيز التدفق. تشمل مواد الإحكام NBR أو FKM، مما يجعلها مناسبة للهواء المضغوط والعديد من الوسائط الأخرى.

تم تصميم الملفات اللولبية لاستهلاك كهربائي منخفض، حيث تستخدم بعض الطرازات 1 إلى 2 واط فقط، مما يساهم في توفير كبير للطاقة. بالإضافة إلى ذلك، توفر الصمامات تصنيف حماية IP65، مما يضمن أداءً محكمًا ضد الغبار ومقاومة لرذاذ الماء - مثالي للاستخدام في البيئات الصناعية المتربة أو الرطبة.

تتضمن كل صمام ميزة تجاوز يدوي قياسية، تُقدم عادةً إما كزر ضغط أو مقبض دوار. تسهل هذه الوظيفة تكليف النظام والصيانة، وتسمح بالتشغيل اليدوي أثناء حالات الطوارئ دون الاعتماد على الطاقة الكهربائية.

تأتي الصمامات مع وصلات ملولبة مثل G1/4 أو G3/8 أو G1/2 من أنابيب بريطانية، متوافقة مع المعايير الدولية لسهولة التوافق مع المكونات الهوائية المختلفة. يمكن إجراء التركيب عن طريق الأنابيب المباشرة أو التركيب على قاعدة فرعية، مما يوفر خيارات تكامل مرنة بناءً على متطلبات النظام المحددة.

التطبيقات:

تُستخدم خطوط إنتاج الأتمتة الصناعية على نطاق واسع في عمليات التجميع الآلي المختلفة وأنظمة مناولة المواد وآلات التعبئة والتغليف. تستخدم هذه الأنظمة الأسطوانات أحادية الفعل لأداء وظائف أساسية مثل التثبيت والتحديد والدفع. يعطي التصميم الأولوية للعمليات عالية التردد ويتطلب موثوقية عالية للحفاظ على سير عمل الإنتاج سلسًا وفعالًا.

عادةً ما يتم التحكم في المشغلات الهوائية أحادية الفعل - مثل الأسطوانات أحادية الفعل وصمامات الحجاب الحاجز والمقابض الهوائية - باستخدام صمام لولبي 3/2. هذا الصمام قياسي في مثل هذه التطبيقات. والجدير بالذكر أن التكوين المفتوح عادةً (NO) مثالي لسيناريوهات القفل الأمني. في هذه الحالات، سيفتح الصمام أو يغلق تلقائيًا عند فشل الطاقة، مما يجعله مثاليًا لأنظمة التهوية الطارئة حيث تكون السلامة أمرًا بالغ الأهمية.

تلعب الصمامات دورًا حيويًا في بيئات العمليات التي تتطلب التنقية الدورية أو تخفيف الضغط. تُستخدم للتحكم في تشغيل وإيقاف الهواء المضغوط في مثل هذه الأنظمة. تشمل التطبيقات الرئيسية آليات نفخ المرشحات وأجهزة إزالة الغبار السطحي ودوائر تخفيف الضغط الآمنة المرتبطة بخزانات استقبال الهواء، مما يضمن سلامة التشغيل وسلامة النظام.

في صناعة التعبئة والتغليف، تُستخدم هذه الصمامات على نطاق واسع في المعدات مثل آلات التعبئة وآلات الختم وأنظمة الملصقات وآلات النفخ. تتحكم في الحركة السريعة للمشغلات الهوائية، وهو أمر ضروري للحفاظ على كفاءة دورة الإنتاج وضمان توافق دقة التعبئة مع معايير الجودة.

تستخدم خطوط إنتاج السيارات صمامات التحكم هذه في تجهيزات اللحام وأجهزة الطلاء ومحطات التجميع وآلات معالجة الأجزاء. تتطلب هذه التطبيقات مكونات يمكنها تحمل التعرض للزيت والاهتزازات مع توفير عمر تشغيل طويل، مما يعزز موثوقية الأدوات الهوائية والمعدات المساعدة في بيئات تصنيع السيارات.

هذه الصمامات مناسبة أيضًا للتحكم في الأنظمة الهوائية في معدات معالجة الأغذية المشاركة في عمليات النفخ والتعبئة والختم. من المهم اختيار مواد الإحكام وطرق التشحيم التي تتوافق مع معايير الغذاء لضمان السلامة والنظافة طوال عمليات إنتاج الأغذية والمشروبات.

تعتمد مرافق حماية البيئة، مثل محطات الطاقة الحرارية ومراكز معالجة مياه الصرف الصحي ووحدات معالجة غازات العادم، على هذه الصمامات للتحكم الآلي في العمليات. وهي مسؤولة عن تشغيل صمامات التحكم الهوائية وصمامات التشغيل/الإيقاف، مما يسهل التشغيل عن بعد ويعزز كفاءة وسلامة أنظمة التحكم البيئي.

تم تصميم بعض طرازات الصمامات للعمل في نطاق واسع من درجات الحرارة، على سبيل المثال من -10 درجة مئوية إلى +50 درجة مئوية أو أكثر. في إعدادات درجات الحرارة المنخفضة، يُنصح باستخدام الهواء الجاف لمنع مشاكل التجمد. بالإضافة إلى ذلك، بالنسبة للبيئات التي تتطلب معايير مقاومة الانفجار، تتوفر خيارات ملفات لولبية خاصة مقاومة للانفجار لتلبية لوائح السلامة الصارمة.
