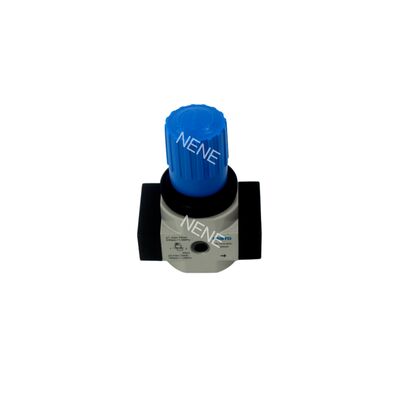

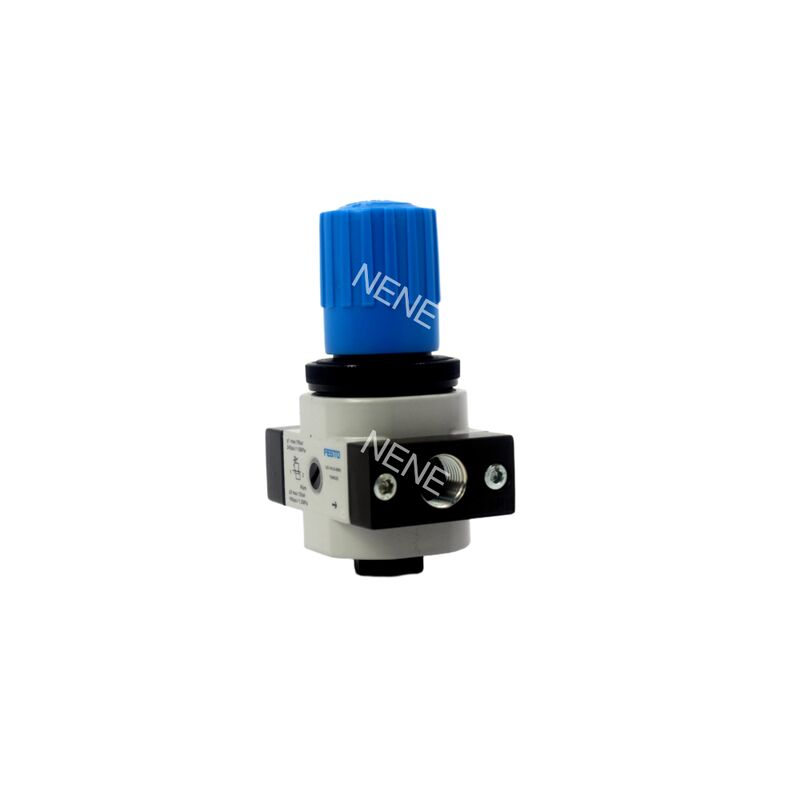

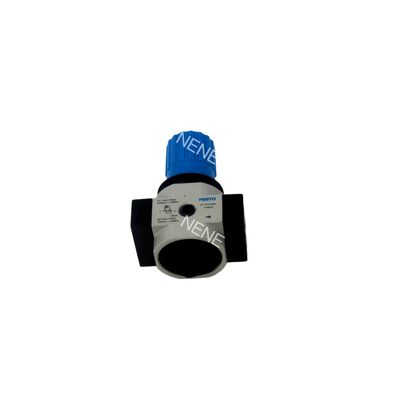

منظم ضغط فيستو LR-3/8-D-7-MINI 162584 0.5-7 بار G3/8 من الزنك المصبوب، مشغل مباشرة، غشائي، مع مقياس، 1800 لتر/دقيقة، مقبض دوار قابل للقفل

وصف المنتج:

منظومات الضغط من فئة MINI من Festo D Series ، وتحديداً سلسلة LR ، هي منظومات ضغط الحجاب الحاجز ذات التأثير المباشر المصممة للحفاظ على ضغط إخراج ثابت.إنها تعوض بشكل فعال عن تقلبات في ضغط المدخلات والتغيرات في استهلاك الهواء داخل الشبكةلضمان الأداء المستقر

تم تصميم متغيرات نموذج "-7" في هذه السلسلة مع نطاق تنظيم الضغط الذي يمتد من 0.5 إلى 7 بار.وهذا يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب ضغوط خروجا أقلتأتي هذه المنظمات بأحجام منفذ متداخلة تتراوح من G1/8 إلى G3/8 ، مما يوفر تنوعًا لمتطلبات التثبيت المختلفة.

من حيث الأداء ، تقدم هذه الأجهزة معدلات تدفق اسمية قياسية تتراوح بين 1000 و 1800 لتر في الدقيقة ، مع ضغوط تشغيل تتراوح من 1 إلى 16 بار.تم تصنيع المقصورة من الزنك الصب الصلب، مما يعزز المتانة ويجعل المنظمات مناسبة بشكل جيد للبيئات الصناعية النموذجية.

بالإضافة إلى ذلك، تتضمن النماذج المميزة بعقب "-MPA" مقياس ضغط متكامل، مما يسمح بمراقبة ضغط مباشرة ومريحة.النماذج بدون هذا اللاحظة لا تحتوي على مقياس متكامل ولكنها لا تزال تحتوي على منفذين لمقياس الضغط، مما يتيح التثبيت المرن للمكونات الإضافية حسب الحاجة. علاوة على ذلك ، يتم تزويد جميع الطرازات بمقبض دوار قابل للقفل يساعد على منع التعديلات غير المقصودة ، مما يضمن التشغيل الموثوق به.

الخصائص:

تم تصميم هذا المنظم للضغط للتطبيقات التي تتطلب ضغوط خروجيات أقل ، مما يوفر التحكم الدقيق في نطاق 0.5 إلى 7 بار.يضمن أداء متسق مخصص لاحتياجات الضغط المنخفض.

يحتوي جهاز التحكم على تصميم الحجاب الحاجز الذي يعمل بشكل مباشر ، ويظهر هستيريسية منخفضة وخصائص تنظيم ممتازة. يضمن هذا التصميم التحكم المستقر والدقيق في ضغط الإخراج.

مجهزة بمكافأة الضغط الأساسية المدمجة وقناة استنفاذ إضافية ، يحافظ المنظم على ضبط ضغط فعال حتى عند معدلات تدفق عالية.يتم تنشيط صمام العودة التلقائي لتخفيف ظروف الضغط الزائد.

يتضمن الجهاز مقبض دواري مع إيقاف وآلية قفل متكاملة ، مما يمنع التغييرات العرضية للضغط المحدد. هذه ميزة القفل هي معيارية في جميع الطرازات المتاحة.

توفر منفذتان لمقياس الضغط خيارات تركيب مرنة. يمكن للمستخدمين اختيار تركيب اللوحة الأمامية من خلال الملحقات أو اختيار التثبيت في الصف بناءً على متطلبات النظام الخاصة بهم.

تم بناء المنظم من الزنك المصبوب بالموت مع درجة مقاومة التآكل من CRC 2 ، تم بناؤه لتحمل البيئات الصناعية القاسية ، مما يضمن المتانة طويلة الأجل والتشغيل الموثوق به.

يدعم هذا المنظم طرق تثبيت مختلفة ، بما في ذلك تركيب اللوحة الأمامية عبر الملحقات ، أو التثبيت المباشر في الصف ، أو وضعها في أي اتجاه التجميع لتناسب الإعدادات المختلفة.

متوافق مع شبكات الهواء المضغوط التي تتراوح من 1 إلى 16 بار ضغط الدخول ، ويتكيف المنظم بسهولة مع ظروف الضغط المختلفة.

يقدم خط المنتجات نماذج ذات معدلات تدفق اسمية مختلفة لتلبية احتياجات التطبيقات المختلفة:

• نماذج G1/8 (LR-1/8-D-7-MINI / -MPA): 1000 لتر / دقيقة
• نماذج G1/4 (LR-1/4-D-7-MINI / -MPA): 1600 لتر / دقيقة
• نماذج G3/8 (LR-3/8-D-7-MINI / -MPA): 1800 لتر / دقيقة

يقتصر الحد الأقصى للضغط على 0.2 بار فقط ، مما يضمن التحكم الدقيق في ضغط الإخراج للتطبيقات الحساسة.

يمكن أن يعمل هذا المنظم مع الهواء المضغوط المزروع. ومع ذلك ، بمجرد استخدام عملية التشحيم ، يجب الحفاظ عليه باستمرار لضمان الأداء.

المعلمات التقنية:

التطبيقات:

إن تنظيم الضغط والتحكم في الضغط أمر ضروري في الأنظمة الهوائية التي تتطلب نطاق ضغط الخروج الأدنى ، عادة ما يكون بين 0.5 و 7 بار.هذا مهم بشكل خاص بالنسبة للمكونات والجهاز التشغيلي الهوائي الحساسة التي تتطلب التعامل الدقيق للعمل بشكل مثالي دون تلف.

في خطوط الإنتاج الآلية وأنظمة التجميع ، فإن الحفاظ على تحكم دقيق ومستقر في الضغط أمر بالغ الأهمية لضمان التشغيل السلس والإنتاج عالي الجودة.هذه البيئات تعتمد بشكل كبير على إدارة الضغط الدقيقة لتجنب الانقطاع والحفاظ على الكفاءة.

الاستقرار في إمدادات الهواء أمر حاسم للأدوات والآلات الهوائية التي تعمل ضمن نطاق طاقة 7 بار.يضمن التنظيم المناسب أداء ثابت ويمدد عمر هذه الأدوات من خلال منع تقلبات الضغط.

تحضير الهواء المضغوط وإدارة الضغط تلعب دورا حيويا في الهندسة الميكانيكية والمعدات الصناعية.تساعد أنظمة التحكم الفعالة على الحفاظ على الظروف المثلى لمختلف الآلاتتحسين الموثوقية والسلامة في التطبيقات الصناعية.

في المختبرات والاختبارات وبيئات البحث والتطوير، غالبا ما تكون هناك حاجة إلى التحكم في الضغط باستخدام الغازات الخاملة.هذه الإعدادات تتطلب درجة عالية من الدقة والاستقرار لضمان نتائج تجريبية موثوقة والتعامل الآمن مع المواد الحساسة.

تحتاج بعض الأنظمة إلى ميزة ضبط الضغط القابلة للقفل والتي تمنع التعديل أو التعديلات غير المصرح بها.هذا الإجراء الأمني مهم للحفاظ على المعلمات التشغيلية المتسقة وحماية سلامة العملية.

التطبيقات التي يكون فيها الضغط ثابت ومتكرر ضروريًا، مثل المعالجة الدقيقة والفحص الآلي، تستفيد بشكل كبير من تقنيات تنظيم الضغط المتقدمة.هذا الاتساق يضمن دقة عالية وجودة في عمليات التصنيع ومراقبة الجودة.

وأخيراً، تتطلب الأنظمة الهوائية المزروعة بالزيت، والتي تتوافق مع التشغيل المزروع، طرق خاصة لتحكم الضغط للحفاظ على التشحيم السليم وأداء النظام،ضمان طول العمر وكفاءة المعدات.

الدعم والخدمات:

تم تصميم وحدات مرشح المكبلات (FRL) لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير إمدادات الهواء النظيفة والمنظمة والمرنة.للدعم التقني، يرجى التأكد من أن لديك رقم النموذج والرقم التسلسلي، وتفاصيل النظام ذات الصلة المتاحة عند طلب المساعدة.

التثبيت: التثبيت السليم لوحدة FRL أمر بالغ الأهمية. قم بتثبيت الوحدة في الاتجاه الصحيح لتدفق الهواء ، والذي يشار إليه عادةً بسهم على الغطاء.تأكد من أن الوحدة مثبتة رأسياً ويمكن الوصول إليها للصيانة.

الصيانة: تحقق بانتظام واستبدل عناصر المرشحات لمنع التلوث. استنزف المياه المتراكمة والحطام من وعاء المرشحات بشكل متكرر.ضبط المنظم للحفاظ على ضغط الخروج المطلوبإعادة ملء المزلق بنوع الموصى به وكمية المزلق لضمان التشغيل الفعال للأدوات والعناصر الهوائية.

حل المشاكل: إذا كنت تعاني من انخفاض في الضغط، تحقق من وجود فلاتر مسدودة أو تسرب في النظام. قد يشير التشحيم غير المتسق إلى وعاء التشحيم الفارغ أو نوع التشحيم غير الصحيح.التعامل مع أي ضوضاء غير عادية أو اضطرابات تدفق الهواء عن طريق فحص الوحدة للحصول على تلف أو انسدادات.

قطع الغيار والملحقات: استخدم فقط قطع الغيار المعتمدة من قبل الشركة المصنعة للحفاظ على سلامة المنتج وأدائه. اتصل بموردك أو الموزع المعتمد للحصول على مرشحات أصلية،زيوت التشحيم، ومكونات أخرى.

الضمان والخدمة: تأتي منتجاتنا من FRL مع ضمان ضد عيوب التصنيع. للحصول على مطالبات الضمان أو خدمات الإصلاح ، قدم دليل الشراء وتفاصيل المنتج.الصيانة الوقائية المنتظمة ستساعد على تجنب وقت التوقف وتطويل عمر الخدمة لمعداتك الهوائية.
