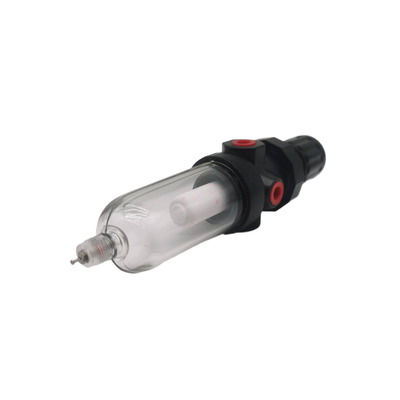

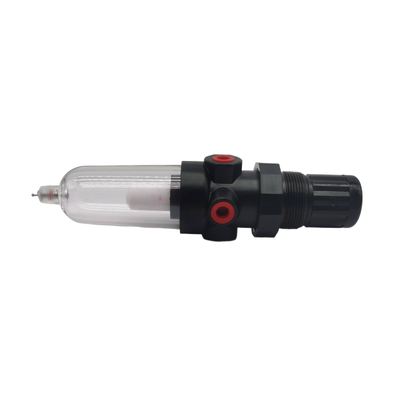

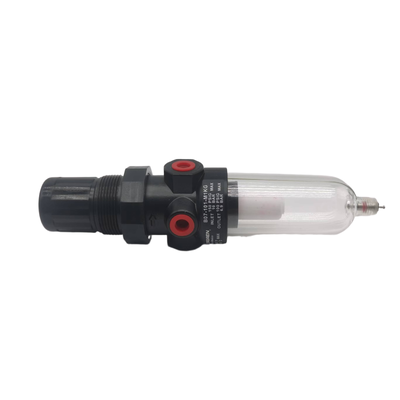

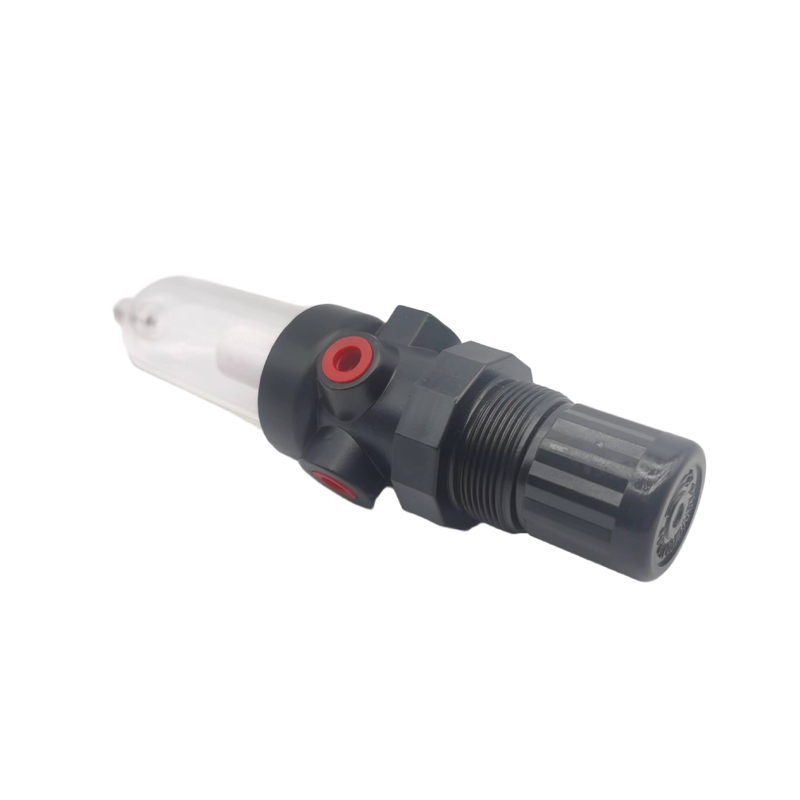

منظم فلتر نورجرين B07‑101‑M3KG B07‑201‑M3KG B07‑205‑M3MG مزود بتصريف سائل يدوي لإزالة الجسيمات الصلبة وانخفاض الضغط المنخفض مناسب لدوائر الاختبار والمعالجة الهوائية الصغيرة

وصف المنتج:

تعتبر وحدات Norgren B07 و B68G عبارة عن وحدات مدمجة لتنقية وتنظيم الهواء مصممة للجمع بين وظائف الترشيح وتنظيم الضغط في هيكل واحد مدمج. تزيل هذه الوحدات بفعالية الماء السائل والملوثات الصلبة من خطوط الهواء المضغوط مع ضمان التحكم الدقيق في الضغط اللاحق.

تعتبر سلسلة B07 مجموعة من منظمات الترشيح المصغرة المصممة خصيصًا للتركيبات ذات المساحة المحدودة. تتميز بجسم متين من سبائك الزنك ووعاء شفاف من البولي كربونات يوفر رؤية بزاوية 360 درجة. بالإضافة إلى ذلك، تتضمن السلسلة مقبض ضبط غير مرتفع مزود بآلية قفل بالضغط لضبط الضغط بشكل آمن وسهل. تتوفر بأحجام منافذ G1/8 و G1/4، ويمكن لسلسلة B07 توفير معدلات تدفق تصل إلى 24 SCFM (11 ديسيمتر مكعب/ثانية)، مع نطاقات ضبط ضغط المخرج بين 0.3 إلى 7 بار أو 0.3 إلى 10 بار.

من ناحية أخرى، تم دمج سلسلة B68G في نظام Olympian Plus القابل للتوصيل، مما يسهل التركيب والإزالة المعيارية. تأتي هذه الوحدات مع جسم من الألومنيوم ووعاء من الألومنيوم، والذي يتميز بمؤشر مستوى سائل موشوري للمراقبة المريحة. يتم تقديم سلسلة B68G بخيارات منافذ G3/4 و G1 و G1-1/2. وهي تدعم معدلات تدفق أعلى تصل إلى 440 SCFM (207.7 ديسيمتر مكعب/ثانية)، ولها نطاق ضبط ضغط المخرج من 0.4 إلى 8 بار، ويمكنها التعامل مع ضغط دخل أقصى يبلغ 17 بار.

الميزات:

تجمع وحدة الفلتر والمنظم المدمجة بين ترشيح الجسيمات وتنظيم الضغط في جهاز واحد مدمج. يساعد هذا التصميم على توفير مساحة تركيب قيمة مع ضمان تشغيل فعال للنظام.

يتوفر نوعان من درجات الترشيح لتناسب المتطلبات المختلفة: عناصر فلتر من البولي بروبلين الملبد بـ 5 ميكرومتر و 40 ميكرومتر. كلا الخيارين يزيلان الملوثات بفعالية، مما يوفر تدفق هواء نظيفًا وموثوقًا.

يمكن للمستخدمين الاختيار بين خيارات الصرف اليدوي والآلي، مما يجعل إزالة التكثيف مريحة وقابلة للتكيف مع احتياجات النظام المختلفة.

يسمح وعاء البولي كربونات الشفاف (طراز B07) برؤية مستويات التكثيف بزاوية 360 درجة، مما يسهل المراقبة. للبيئات الأكثر قسوة، يوفر وعاء الألومنيوم مع مؤشر مستوى سائل موشوري (طراز B68G) متانة محسنة ومؤشر مستوى سائل واضح.

يشمل مقبض الضبط غير المرتفع آلية قفل بالضغط لمنع التغييرات العرضية في الضغط. بالإضافة إلى ذلك، يسمح التصميم المخفف بتقليل الضغط اللاحق بأمان عند إغلاق النظام.

يعد التصميم المصغر المدمج لطراز B07 مثاليًا للمساحات الضيقة في الأنظمة الهوائية الصغيرة. في الوقت نفسه، يدعم نظام Olympian Plus القابل للتوصيل لطراز B68G التركيب والإزالة المعيارية السريعة، مما يسهل الصيانة وتوسيع النظام.

يوفر طراز B68G سعة تدفق عالية تصل إلى 440 SCFM، مما يجعله مناسبًا للتطبيقات التي تتطلب معدلات تدفق كبيرة. ضغوط الدخل القصوى هي 10 بار لطراز B07 و 17 بار لطراز B68G. نطاقات درجة الحرارة المدعومة هي -34 درجة مئوية إلى +50 درجة مئوية لوعاء البولي كربونات (B07) و -20 درجة مئوية إلى +80 درجة مئوية لوعاء الألومنيوم (B68G).

تم توفير منافذ مقياس التدفق الكامل على هذه الوحدات، مما يسمح بمراقبة الضغط دون تقييد تدفق الهواء، مما يضمن أداءً مثاليًا للنظام.

المعلمات الفنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحداتنا من منظمات الترشيح والتزييت الهوائية (FRL) لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير إمداد هواء نظيف ومنظم ومزلق. للحفاظ على كفاءة وحدة FRL الخاصة بك، يوصى بالفحص والصيانة المنتظمة.

للحصول على الدعم الفني، يرجى الرجوع إلى دليل المنتج للحصول على تعليمات التركيب التفصيلية ونصائح استكشاف الأخطاء وإصلاحها وإرشادات الصيانة. تأكد من تنظيف عنصر الفلتر أو استبداله بشكل دوري لمنع التلوث من التأثير على أداء النظام. تحقق من المنظم لضبط الضغط الصحيح واضبطه حسب الضرورة لمطابقة متطلبات تطبيقك. يجب ملء المزلق بالزيت الهوائي المناسب ومراقبته للحفاظ على مستوى التشحيم الصحيح.

إذا واجهت أي مشاكل مع وحدة FRL، تحقق من جودة وضغط إمداد الهواء، وافحص جميع الوصلات بحثًا عن التسريبات، وتأكد من تركيب الوحدة في الاتجاه الصحيح. لاستكشاف الأخطاء المتقدمة، استشر الوثائق الفنية أو موارد الدعم التي تقدمها الشركة المصنعة.

فريق الدعم لدينا ملتزم بمساعدتك في أي أسئلة فنية أو احتياجات خدمة تتعلق بوحدة منظم الترشيح والتزييت الهوائية الخاصة بك. نوصي باستخدام قطع الغيار والملحقات الأصلية لضمان التوافق والحفاظ على تغطية الضمان.

ستساعد الصيانة المنتظمة والالتزام بإرشادات التشغيل في زيادة موثوقية وعمر خدمة وحدة منظم الترشيح والتزييت الهوائية الخاصة بك إلى أقصى حد.

التعبئة والشحن:

تغليف المنتج: يتم تعبئة منظم الترشيح والتزييت الهوائي بشكل آمن في صندوق كرتوني قوي من الدرجة الصناعية لضمان الحماية أثناء النقل. في الداخل، يتم توسيد المنتج ببطانات رغوية وغلاف بلاستيكي لمنع التلف الناتج عن الصدمات والاهتزازات. تتضمن كل عبوة الوحدة الرئيسية ودليل التركيب والتركيبات اللازمة، وكلها منظمة بدقة لتسهيل فك التعبئة والإعداد بسهولة.

الشحن: نقدم خيارات شحن موثوقة مع تتبع لمنظم الترشيح والتزييت الهوائية. يتم شحن المنتجات في غضون 1-2 يوم عمل بعد تأكيد الطلب. تشمل طرق الشحن التسليم القياسي السريع وخيارات سريعة للاحتياجات العاجلة. تم تصميم التعبئة لتتوافق مع معايير الشحن الدولية، مما يضمن التسليم الآمن إلى الوجهات المحلية والدولية.
