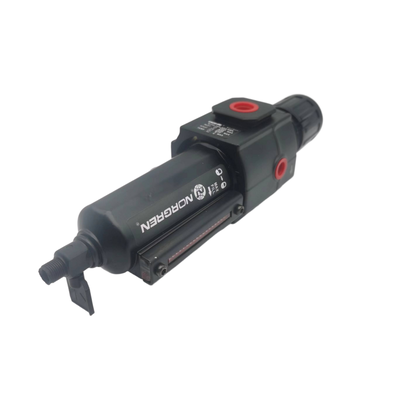

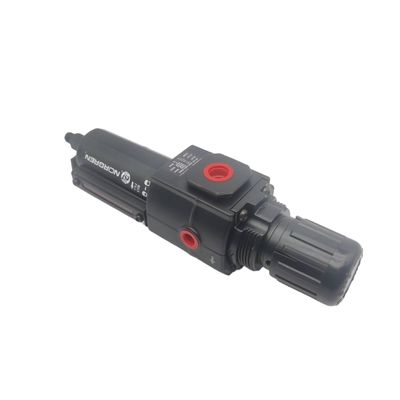

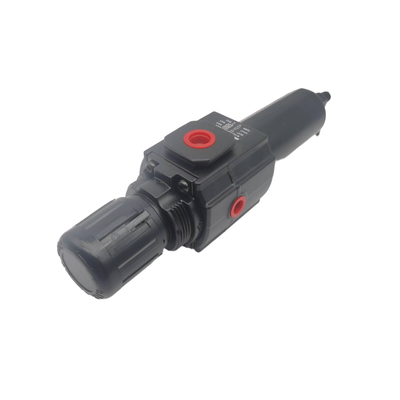

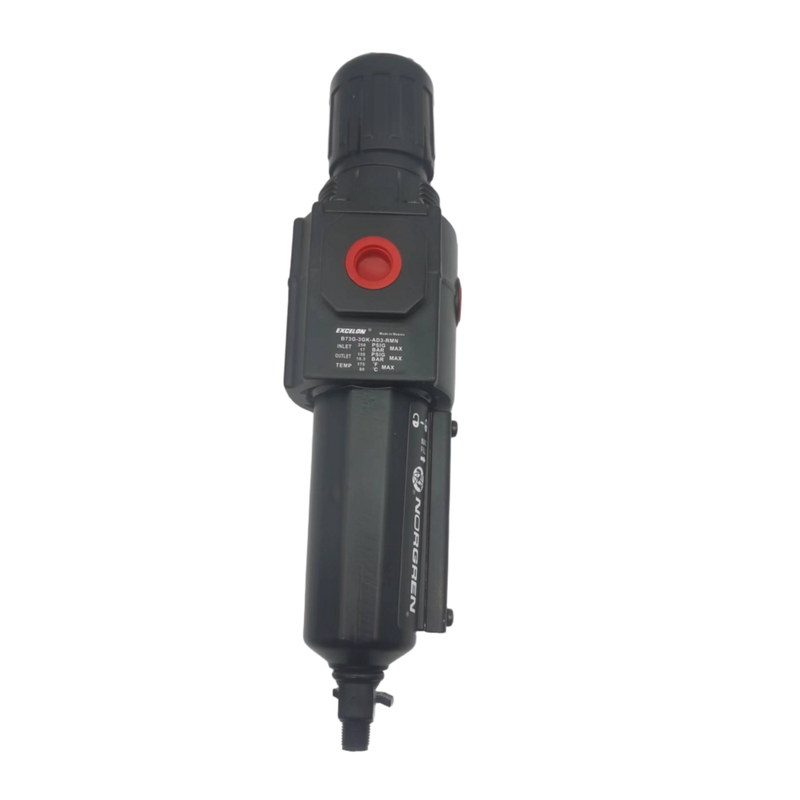

منظم فلتر نورجرين B73G-3GK-AT3-RMN B73G-3GK-AT1-RMN Excelon G3/8 تصريف تلقائي وعاء بولي كربونات 5 ميكرومتر 40 ميكرومتر مقبض قفل بالضغط بدون مقياس لنظام تحضير الهواء الهوائي المعياري

وصف المنتج:

تمثل سلسلتا Norgren B72G و B73G منظمات ترشيح عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تم تصميم هذه الوحدات المدمجة والمتكاملة لدمج كل من الترشيح وتنظيم الضغط في غلاف واحد. تقوم بإزالة الماء والجسيمات الصلبة بكفاءة من خطوط الهواء المضغوط مع ضمان تحكم دقيق في الضغط السفلي.

بفضل تصميم Excelon، يمكن تركيب منظمات الترشيح هذه إما في خط مستقيم أو كجزء من تجميع معياري مع منتجات Excelon الأخرى. تسهل وصلات Quickclamp التركيب السهل، وتوسيع النظام، والصيانة، مما يجعل هذه الوحدات متعددة الاستخدامات للغاية لمختلف الإعدادات.

تأتي سلسلة B72G مزودة بخيارات منافذ G1/4 و G3/8 وتوفر معدل تدفق يبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM). في المقابل، تدعم سلسلة B73G أحجام منافذ G1/4 و G3/8 و G1/2 وتوفر معدل تدفق أعلى يبلغ 50 ديسيمتر مكعب/ثانية (106 SCFM). تشتمل كلتا السلسلتين على تصميم صمام متوازن يقلل من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا ثابتًا ومستقرًا.

توفر هذه الوحدات المرونة من خلال توفر عناصر ترشيح من البولي بروبلين الملبد بحجم 5 ميكرومتر أو 40 ميكرومتر وتأتي مع تكوينات تصريف يدوية أو تلقائية. تضمن هذه الخيارات ملاءمتها لمجموعة واسعة من التطبيقات الصناعية.

تشمل الميزات الرئيسية مقبض ضبط بالدفع للقفل محمي بغطاء مقاوم للتلاعب، ووعاء سريع الفك بنظام قفل سريع لسهولة الصيانة، ومنافذ مقياس التدفق الكامل التي تسمح بمراقبة الضغط دون تقييد تدفق الهواء. توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة لمستويات التكثيف، بينما تم تصميم الأجسام المتينة المصنوعة من الزنك والألمنيوم لتحمل الظروف البيئية القاسية.

الميزات:

يجمع هذا الجهاز بين ترشيح الجسيمات وتنظيم الضغط في وحدة مدمجة واحدة، مما يوفر مساحة تركيب قيمة بشكل فعال. من خلال دمج هاتين الوظيفتين، فإنه يبسط الإعداد ويعزز كفاءة النظام الإجمالية.

يدعم النظام خيارات التركيب في خط مستقيم ومعياري، مما يسمح بالاتصال السلس مع منتجات إعداد الهواء الأخرى من Excelon من خلال وصلات Quickclamp. تضمن هذه المرونة التكامل السهل والتوسع ضمن إعدادات هوائية مختلفة.

يتوفر نوعان من درجات الترشيح لتلبية الاحتياجات المختلفة: عناصر ترشيح من البولي بروبلين الملبد بحجم 5 ميكرومتر و 40 ميكرومتر. تقوم هذه المرشحات بإزالة الملوثات بكفاءة، مما يضمن تدفق هواء نظيف وحماية المعدات السفلية.

يمكن للمستخدمين الاختيار بين خيارات التصريف اليدوي والتلقائي. يتميز الإصدار اليدوي بصمام تصريف مريح بدورة ربع، بينما يوفر التكوين التلقائي إزالة التكثيف الخالية من المتاعب دون تدخل يدوي.

الأوعية مصنوعة من البولي كربونات الشفاف، مما يوفر رؤية بزاوية 360 درجة لمستويات التكثيف. يتيح هذا التصميم مراقبة سهلة وسريعة للحفاظ على الأداء الأمثل.

يمنع مقبض الضبط بالدفع للقفل التغييرات العرضية في إعدادات الضغط. لمزيد من الأمان، يتوفر أيضًا غطاء مقاوم للتلاعب للحماية من التعديلات غير المصرح بها.

يساعد تصميم التخفيف على تقليل الضغط السفلي عندما يكون النظام مغلقًا. بالإضافة إلى ذلك، يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا مستقرًا ومتسقًا.

تسمح منافذ مقياس 1/8 بوصة بالتدفق الكامل بمراقبة الضغط بدقة دون تقييد تدفق الهواء. يتيح الوعاء بنظام قفل سريع إزالته بسرعة لاستبدال عنصر الترشيح والصيانة، كل ذلك دون الحاجة إلى أدوات.

• سعة تدفق عالية: يوفر طراز B72G 38 ديسيمتر مكعب/ثانية (80 SCFM)؛ يوفر طراز B73G 50 ديسيمتر مكعب/ثانية (106 SCFM)
• نطاق ضغط خرج واسع: قابل للتعديل من 0.3 إلى 10 بار
• أقصى ضغط دخل: 10 بار للأوعية الشفافة؛ 17 بار للأوعية المعدنية
• نطاق درجة حرارة التشغيل: -34 درجة مئوية إلى +50 درجة مئوية مع أوعية البولي كربونات؛ -20 درجة مئوية إلى +65 درجة مئوية مع الأوعية المعدنية

المعلمات الفنية:

تتميز وحدة معالجة الهواء FESTO هذه بعنصر ترشيح عالي الجودة مصنوع من البولي بروبلين الملبد، مما يضمن ترشيحًا موثوقًا لنظام الهواء المضغوط الخاص بك. كمرشح ضباب زيت FESTO متميز، فإنه يوفر ضبطًا دقيقًا لضغط الخرج يتراوح من 0.3 إلى 10 بار. تضمن مادة الجسم القوية، المكونة من الزنك والألمنيوم وسبائك الزنك، المتانة وطول العمر. مناسبة لمختلف التطبيقات، تدعم وحدة معالجة الهواء FESTO هذه أحجام منافذ متعددة بما في ذلك G1/4 و G3/8 و G1/2، وتقدم أنواع تصريف متعددة الاستخدامات مثل اليدوي والتلقائي وشبه التلقائي لتلبية احتياجات التشغيل المتنوعة.

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات منظمات ترشيح التشحيم الهوائية (FRL) لدينا لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير تدفق هواء نظيف ومنظم ومشحم. للحفاظ على كفاءة وموثوقية وحدة FRL الخاصة بك، فإن الصيانة المنتظمة والتعامل السليم ضروريان.

للحصول على الدعم الفني، تأكد من أن لديك رقم الطراز والرقم التسلسلي ووصفًا مفصلاً للمشكلة جاهزة. ستساعد هذه المعلومات في تقديم مساعدة سريعة ودقيقة.

عند تركيب وحدة FRL، تحقق من أن اتجاه تدفق الهواء يتطابق مع العلامات الموجودة على المنتج. استخدم الوصلات المناسبة وتجنب الشد الزائد لمنع التلف. تأكد من تركيب الوحدة في مكان يسهل الوصول إليه لسهولة الصيانة.

تحقق بانتظام من عنصر الترشيح واستبدله لمنع دخول التلوث إلى نظامك الهوائي. قم بتصريف المياه المتراكمة والحطام من وعاء الترشيح بشكل متكرر للحفاظ على تدفق هواء واضح.

اضبط المنظم على إعداد الضغط المطلوب وفقًا لمتطلبات نظامك. تجنب تجاوز الحد الأقصى لضغط التصنيف المحدد للوحدة لضمان التشغيل الآمن.

يجب ملء المزلقات بالزيت الهوائي الموصى به وفحصها بانتظام للحفاظ على التشحيم المناسب للمكونات السفلية. تجنب الملء الزائد لمنع انتقال الزيت إلى النظام.

إذا لوحظت أي ضوضاء غير طبيعية أو انخفاض في الضغط أو تسرب، فافحص الوحدة بحثًا عن التلف أو التآكل. استبدل أي أجزاء معيبة بمكونات الشركة المصنعة الأصلية لضمان التوافق والسلامة.

للحصول على استكشاف الأخطاء وإصلاحها التفصيلي وأدلة الصيانة ومعلومات قطع الغيار، ارجع إلى دليل المنتج المقدم مع وحدة FRL الخاصة بك.

سيساعد اتباع هذه الإرشادات في زيادة أداء وعمر نظام منظم ترشيح التشحيم الهوائي الخاص بك إلى أقصى حد، مما يضمن تشغيلًا سلسًا وفعالًا لمعداتك الهوائية.
