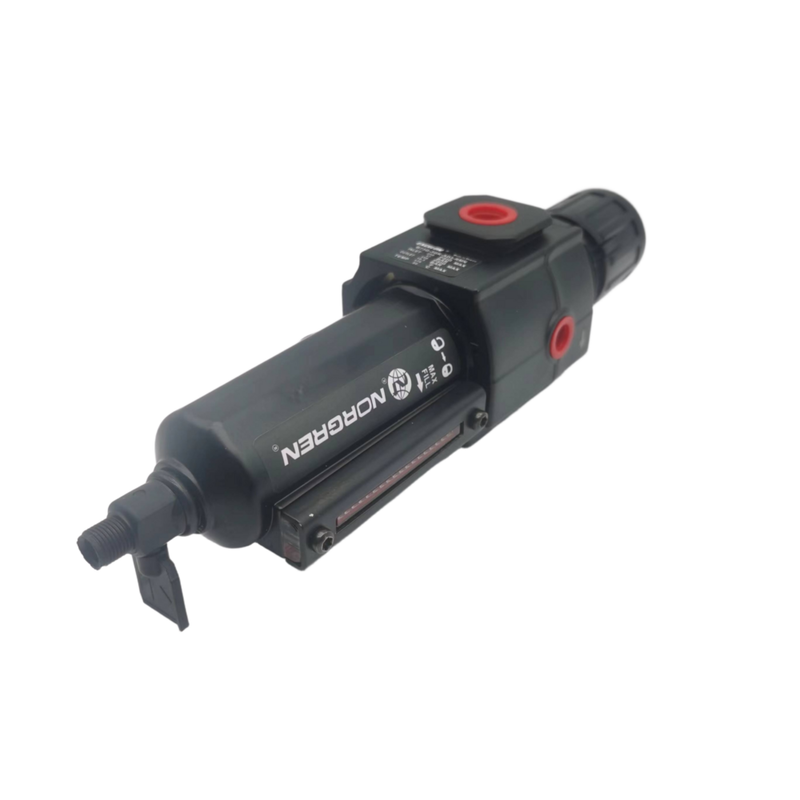

وحدة تحضير هواء تخفيف NORGREN B73G-3GK-QT3-RMN B73G-3GK-QT1-RMN مقبض مقاوم للعبث مقاوم للعبث غشاء متوازن معياري أو في خط للتركيب لمحطات عمل التجميع الآلي خفيفة الوزن

وصف المنتج:

تمثل سلسلة Norgren B72G و B73G منظمات فلتر عالية الأداء مصممة كجزء من نظام Excelon التحضير الهوائي الوحدي.هذه الأجهزة المتكاملة تجمع بين كل من تصفية وتنظيم الضغط في واحد، ويتمثل وظيفتهم الأساسية في إزالة الماء والجسيمات الصلبة من خطوط الهواء المضغوط مع ضمان التحكم الدقيق في الضغط في الأسفل.

يدعم تصميم Excelon المبتكر خيارات التثبيت المرنة ، مما يسمح لهذه الوحدات بتثبيتها في الصف أو الجمع بينها بشكل وحدات مع مكونات Excelon الأخرى باستخدام اتصالات Quickclamp.هذه الميزة تسهل توسيع النظام دون جهد وتبسيط إجراءات الصيانة المستمرة.

تتوفر سلسلة B72G بأحجام منفذ G1 / 4 و G3 / 8 ، وتوفر معدل تدفق يبلغ 38 dm3 / s (80 SCFM). بالمقارنة ، تشمل سلسلة B73G منفذات G1 / 4 و G3 / 8 و G1 / 2 ،مع قدرة تدفق أعلى من 50 dm3/s (106 SCFM)تتضمن كلتا السلسلتين تصميم صمام متوازن يقلل من تأثير اختلافات ضغط المدخل على ضغط الخروج ، وبالتالي يضمن تنظيم مستقر وموثوق به.

هذه المنظمات المرشحات تأتي مع خيارات لعناصر مرشح البولي بروبيلين المخمرة 5 ميكرومتر أو 40 ميكرومتر وتتوفر في إما التكوينات الصرف اليدوي أو التلقائي.هذا التنوع يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.

وتشمل الميزات الإضافية مفتاح ضبط الضغط إلى القفل محمي بغطاء مقاوم للتلاعب، وعاء المطرقة سريع الإفراج لخدمة مريحة،ومنافذ مقياس التدفق الكامل التي تمكن من مراقبة الضغط دون الحد من تدفق الهواءأوعية البوليكاربونات الشفافة تسمح بمشاهدة مستويات التكثيف بـ 360 درجةفي حين أن مواد الهيكل الصلبة من الزنك والألومنيوم تضمن أداءً طويل الأمد حتى في ظروف تشغيل صعبة.

الخصائص:

هذه الوحدة المدمجة تتضمن كل من تصفية الجسيمات وتنظيم الضغط، مما يوفر مساحة تركيب قيمة بشكل فعال من خلال الجمع بين وظيفتين أساسيتين في جهاز واحد.

يدعم النظام خيارات تثبيت متعددة الاستخدامات ، مما يسمح بإعدادات في الصف أو وحدات مع منتجات إعداد الهواء الأخرى من Excelon.تسهل هذه المرونة من خلال اتصالات Quickclamp مريحة.

يمكن للمستخدمين الاختيار بين درجتين من تصفية حسب احتياجاتهم: عناصر تصفية البولي بروبيلين المخمرة 5 ميكرو مترا أو 40 ميكرو مترا.ضمان تدفق الهواء النظيف.

يقدم الجهاز تكوينات تصريف يدوية وأوتوماتيكية. ويمكن للعملاء اختيار تصريف يدوي 1/4 دور أو اختيار نظام تصريف تلقائي لتناسب تفضيلات الصيانة الخاصة بهم.

مجهزة بأوعية البوليكاربونات الشفافة، توفر هذه الوحدة رؤية 360 درجة لمستويات التكثيف، مما يجعل من السهل مراقبة والحفاظ على أداء مثالي.

يمنع مقبض ضبط الضغط الذي يتم الضغط عليه إلى القفل من التغيرات العرضية للضغط ، مما يعزز السلامة والموثوقية. بالإضافة إلى ذلك ، يتوفر غطاء مقاوم للتلاعب لحماية الإعدادات بشكل أكبر.

تصميم التخفيف يسمح بتقليل ضغط التيار السفلي المسيطر عليه عندما يكون النظام في طريق مسدود.بنية الصمام المتوازنة تقلل من تأثير تقلبات ضغط المدخل على ضغط المخرج، وضمان تنظيم مستقر.

فتحات 1/8 "التي تتسم بالجريان الكامل تسمح بمراقبة الضغط دون تقييد تدفق الهواء.آلية وعاء المطرقة الإفراج السريع يسمح لإزالة وعاء بسرعة أثناء استبدال العنصر والصيانةوكل ذلك بدون الحاجة إلى أدوات

يظهر الجهاز قدرة تدفق عالية ، حيث يتعامل نموذج B72G مع ما يصل إلى 38 dm3 / s (80 SCFM) ونموذج B73G مع ما يصل إلى 50 dm3 / s (106 SCFM). يدعم نطاق ضغط منفذ واسع من 0.3 إلى 10 بار.

أقصى ضغوط الدخول هي 10 بار للفئة الشفافة للصحن و 17 بار للفئة المعدنية للصحن. تتراوح درجات حرارة التشغيل من - 34 درجة مئوية إلى + 50 درجة مئوية مع أوعية البوليكاربونات ،ومن -20°C إلى +65°C عند استخدام الأوعية المعدنية.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

وحدات مرشحاتنا الهوائية (FRL) مصممة لضمان إمدادات الهواء النظيفة والمنظمة والمرنة للأنظمة الهوائيةتحسين أداء وتوسيع عمر معداتك.

الدعم الفني:

نحن نقدم الدعم الفني الشامل لتركيب وتشغيل وصيانة وحدات FRL. فريقنا يساعد في تكامل النظام،وتحسين الإعدادات لتتناسب مع متطلبات التطبيق الخاصة بك.

خدمات:

1إرشادات التثبيت: إرشادات مفصلة ودعم في الموقع لضمان التثبيت الصحيح والاتصال داخل نظامك الهوائي.

2الصيانة والإصلاحات: خدمات الصيانة المجدولة بما في ذلك استبدال عنصر المرشح، ومعايرة المنظم، وإعادة ملء المزلق.خدمات الإصلاح السريع متاحة أيضاً لتقليل وقت التوقف.

3التخصيص: المساعدة في اختيار وحدات FRL المناسبة وتخصيص التكوينات لتلبية متطلبات النظام الفريدة.

4التدريب: جلسات تدريبية في الموقع أو عن بعد لموظفيك حول أفضل الممارسات لتشغيل FRL والصيانة الروتينية.

هدفنا هو توفير دعم وخدمات موثوقة وعالية الجودة لتحقيق أقصى قدر من كفاءة وطول عمر أنظمتك الهوائية باستخدام منتجات مرشحاتنا الهوائية.

التعبئة والشحن:

تغليف المنتج:يتم تعبئة مرطب المصفحات الهوائية بشكل آمن في صندوق من الورق المقوى المصممة لحماية المنتج من الأضرار أثناء النقل. داخل الصندوق،وحدة مسدسة مع إدراجات الرغوة أو البلاستيك المصبوب لمنع الحركة وامتصاص الصدماتتتضمن العبوة دليل الاستخدام، دليل التثبيت، وجميع الملحقات اللازمة لسهولة التثبيت.والرموز الشريطية لإدارة المخزون الفعالة.

الشحن:يتم شحن مرشح التحكم بالمرشح الهوائي من خلال خدمات التسليم الموثوقة التي تضمن التسليم في الوقت المناسب والآمن. اعتمادا على الوجهة، خيارات الشحن تشمل القياسية،وخدمات الشحنالمنتج مُعبأ ليتوافق مع معايير الشحن الدولية، يحميه من الرطوبة، الغبار، والتأثير.يتم توفير معلومات التتبع عند إرسالها لإبقاء العملاء على علم بوضع شحنتهمطلبات المعالجة الخاصة يمكن استيعابها عند الطلب.
