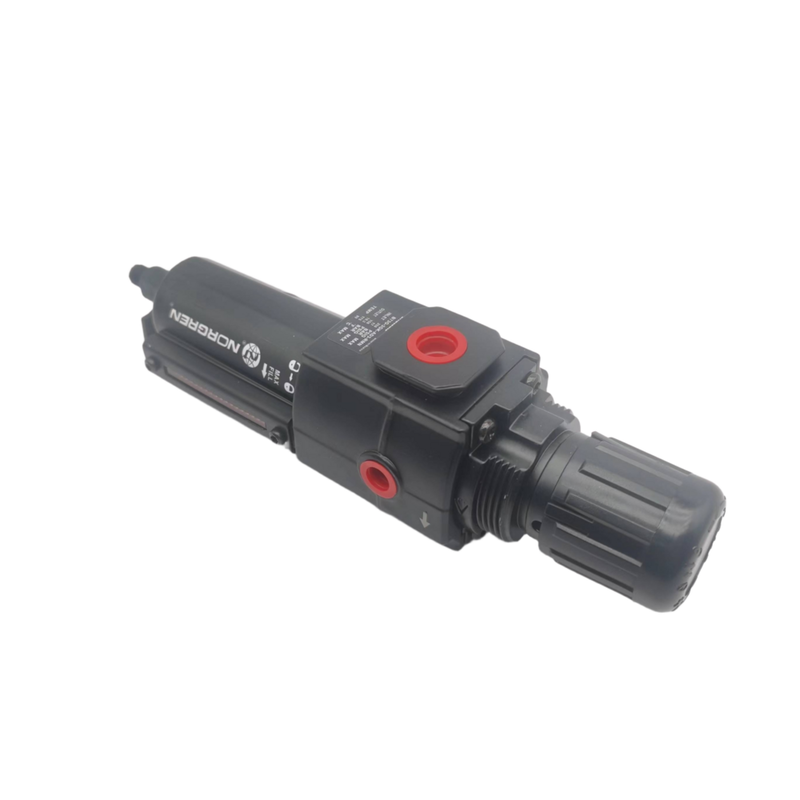

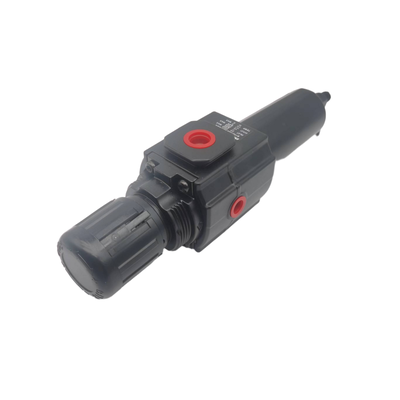

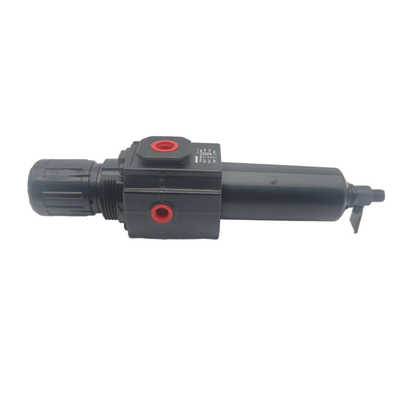

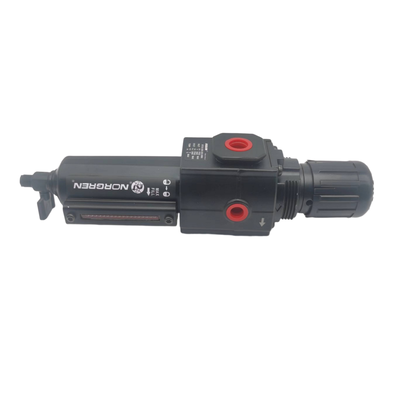

NORGREN B73G‐2GK‐QD1‐RMG B73G‐2AK‐QD1‐RMN منظومة الفلتر المشتركة النيوماتيكية عالية الكفاءة فصل النفط والماء منفذ قياس التدفق الكامل مناسبة للآلات النسيجية ودوائر التحكم في الاختبار النيوماتيكي

وصف المنتج:

تمثل سلسلتا Norgren B72G و B73G منظمات ترشيح عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تجمع هذه الأجهزة المتكاملة بين وظائف الترشيح وتنظيم الضغط في غلاف واحد مدمج. تزيل هذه الأجهزة بكفاءة الماء والملوثات الصلبة من خطوط الهواء المضغوط مع ضمان تحكم دقيق في الضغط السفلي.

تم تصميم نظام Excelon مع مراعاة المرونة، مما يسمح بتركيب هذه الوحدات إما في خط مستقيم أو كجزء من إعداد معياري جنبًا إلى جنب مع مكونات Excelon الأخرى. باستخدام وصلات Quickclamp، تدعم السلسلة التوسع السهل وتبسط إجراءات الصيانة، مما يعزز كفاءة النظام الإجمالية.

تتوفر سلسلة B72G بأحجام منافذ G1/4 و G3/8، مما يوفر معدل تدفق يبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM). في المقابل، تقدم سلسلة B73G مجموعة أوسع من خيارات المنافذ - G1/4 و G3/8 و G1/2 - وتدعم معدل تدفق أعلى يبلغ 50 ديسيمتر مكعب/ثانية (106 SCFM). تشتمل كلتا الطرازين على تصميم صمام متوازن، مما يقلل من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا مستقرًا وموثوقًا.

تأتي منظمات الترشيح هذه مزودة بعناصر ترشيح من البولي بروبلين الملبد متوفرة بتصنيفات 5 ميكرومتر أو 40 ميكرومتر، وهي توفر تكوينات تصريف يدوية وتلقائية. هذه المرونة تجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية التي تتطلب إعداد هواء دقيق وإزالة الملوثات.

تشمل الميزات الإضافية مقبض ضبط بالضغط للإغلاق محمي بغطاء مقاوم للتلاعب، ووعاء سريع الفك بالضغط يسهل مهام الصيانة. تسمح منافذ مقياس التدفق الكامل بمراقبة الضغط دون التأثير على تدفق الهواء، بينما توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة لمستويات التكثيف. الوحدات مصنوعة من أجسام متينة من الزنك والألمنيوم، مما يجعلها مناسبة للبيئات التشغيلية الصعبة.

الميزات:

يجمع المرشح والمنظم المتكامل بين ترشيح الجسيمات وتنظيم الضغط في وحدة واحدة مدمجة. يساعد هذا التصميم على توفير مساحة تركيب قيمة مع ضمان إعداد هواء فعال.

يتميز هذا المنتج بنظام Excelon المعياري، ويدعم كلاً من التركيبات في خط مستقيم والتركيبات المعيارية. يتصل بسلاسة مع مكونات إعداد الهواء الأخرى من Excelon باستخدام وصلات Quickclamp المريحة.

تتوفر درجتان من الترشيح لتلبية احتياجات التطبيقات المختلفة. يمكن للمستخدمين الاختيار من بين عناصر ترشيح البولي بروبلين الملبد 5 ميكرومتر أو 40 ميكرومتر لإزالة فعالة للملوثات.

يوفر التصميم مرونة من خلال خيارات التصريف اليدوي والتلقائي. اختر إما تصريف يدوي بربع دورة أو إعداد تصريف تلقائي بناءً على تفضيلات الصيانة.

توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة لمستويات التكثيف، مما يسمح بالمراقبة السهلة. يمنع مقبض الضبط بالضغط للإغلاق التغييرات العرضية في الضغط ويمكن تعزيزه بغطاء مقاوم للتلاعب لمزيد من الأمان.

يسمح التصميم الذي يخفف الضغط بتقليل الضغط السفلي عند إغلاق النظام. بالإضافة إلى ذلك، يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا مستقرًا.

تسمح منافذ مقياس 1/8 بوصة بالتدفق الكامل بمراقبة الضغط دون تقييد تدفق الهواء. يسمح الوعاء سريع الفك بالضغط بإزالته بسرعة ودون أدوات لاستبدال العنصر والصيانة.

• سعة تدفق عالية: يوفر B72G 38 ديسيمتر مكعب/ثانية (80 SCFM)؛ يوفر B73G 50 ديسيمتر مكعب/ثانية (106 SCFM).
• نطاق الضغط: ضغط الخرج قابل للتعديل من 0.3 إلى 10 بار.
• أقصى ضغط دخل: 10 بار للوعاء الشفاف؛ 17 بار للوعاء المعدني.
• درجة حرارة التشغيل: -34 درجة مئوية إلى +50 درجة مئوية للأوعية المصنوعة من البولي كربونات؛ -20 درجة مئوية إلى +65 درجة مئوية للأوعية المعدنية.

المعلمات الفنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات منظمات ترشيح التشحيم الهوائية (FRL) لدينا لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير إمداد هواء نظيف ومنظم ومشحم. للحصول على الدعم الفني، يرجى التأكد من أن لديك رقم الطراز والمواصفات لوحدة FRL الخاصة بك جاهزة عند طلب المساعدة.

التركيب: التركيب الصحيح أمر بالغ الأهمية للتشغيل الفعال لوحدة FRL الخاصة بك. تأكد من تركيب الوحدة في الاتجاه الصحيح وفقًا لاتجاه التدفق المشار إليه على الجهاز. استخدم الوصلات المناسبة وتجنب الشد الزائد لمنع التلف.

الصيانة: الصيانة الدورية لمكونات المرشح والمنظم والمشحم ضرورية للحفاظ على كفاءة النظام. استبدل عناصر الترشيح بشكل دوري لتجنب الانسداد، وتحقق من إعدادات ضغط المنظم واضبطها حسب الحاجة، وأعد ملء المشحم بالتشحيم الموصى به لضمان التشحيم المناسب للمعدات السفلية.

استكشاف الأخطاء وإصلاحها: غالبًا ما يمكن حل المشكلات الشائعة مثل انخفاض الضغط أو تسرب الهواء أو عدم كفاية التشحيم عن طريق فحص الانسدادات أو التسربات أو مستويات التشحيم المنخفضة. تحقق من أن جميع الوصلات آمنة وأن الوحدة خالية من الأوساخ والحطام.

السلامة: قم دائمًا بتفريغ ضغط النظام قبل إجراء أي صيانة أو تعديلات على وحدة FRL. استخدم معدات الحماية الشخصية حسب الضرورة لمنع الإصابة.

للحصول على وثائق فنية مفصلة وقطع غيار وأدلة خدمة، يرجى الرجوع إلى أدبيات المنتج المقدمة مع وحدة FRL الخاصة بك أو زيارة موقعنا الرسمي على الويب.

التعبئة والشحن:

يتم تعبئة منظمات ترشيح التشحيم الهوائية بعناية لضمان أقصى حماية أثناء النقل. يتم وضع كل وحدة بشكل آمن في صندوق كرتوني قوي مع حشوات رغوية مخصصة لمنع الحركة وامتصاص الصدمات. تم تصميم التعبئة لحماية المنتج من الرطوبة والغبار والصدمات، والحفاظ على سلامته حتى يصل إلى المستخدم النهائي.

للشحن، نستخدم خدمات بريد موثوقة توفر خيارات التتبع والتأمين لضمان التسليم الآمن. يتم شحن المنتج مع وضع علامات واضحة، بما في ذلك تعليمات المناولة ومعلومات المنتج، لتسهيل التخليص الجمركي والمناولة السلسة. نقدم خيارات شحن متنوعة بما في ذلك الشحن القياسي والشحن السريع والشحن بالجملة لتلبية احتياجات العملاء المختلفة.
