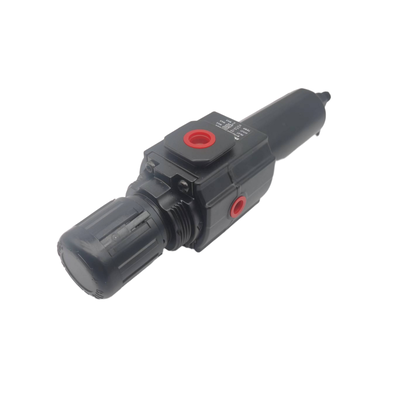

NORGREN B73G‑3AK‑QD1‑RMG B73G‑3GK‑QD3‑RMG B73G‑4AK‑AD1‑RMN مكون معالجة الهواء المضغوط Excelon Plus سهل الفك بدون أدوات عنصر قابل للاستبدال نطاق درجة حرارة واسع

وصف المنتج:

تمثل سلسلة Norgren B72G و B73G منظمات فلتر عالية الأداء داخل نظام Excelon التحضير الهوائي الوحدي.هذه الأجهزة المتكاملة تجمع بين كل من تصفية وتنظيم الضغط في جهاز واحد، وحدة مضغوطة، والإزالة الفعالة للمياه والملوثات الصلبة من خطوط الهواء المضغوط مع ضمان التحكم الدقيق في الضغط أسفل التيار.تصميم Excelon المبتكر يدعم إما التثبيت في خط أو وحدات مع مكونات Excelon الأخرى، باستخدام اتصالات Quickclamp لتسهيل توسيع النظام بسهولة وتبسيط الصيانة.

يتم تقديم سلسلة B72G بأحجام منفذ G1 / 4 و G3 / 8 وتدعم معدل تدفق يصل إلى 38 dm3 / s (80 SCFM). بالمقارنة ، تشمل سلسلة B73G خيارات منفذ G1 / 4 و G3 / 8 و G1 / 2 ،يقدم سعة تدفق أعلى من 50 dm3/s (106 SCFM)تتضمن كلتا السلسلتين تصميم صمام متوازن يقلل من تأثير تقلبات ضغط المدخل على ضغط المخرج ، مما يوفر تنظيمًا مستقرًا وموثوقًا به.هذه الوحدات تأتي مجهزة بعناصر مرشح البولي بروبيلين المجفف المتوفرة في 5 ميكرو مترا أو 40 ميكرو مترا، وهي توفر خيارات الصرف اليدوي والأتمتي، مما يسمح بالتنوع لتلبية مجموعة واسعة من المتطلبات الصناعية.

تم تصميم الوحدات مع مراعاة راحة المستخدم ، وتحتوي على مقبض ضبط الضغط إلى القفل محمي بغطاء مقاوم للتلاعب. يتم تبسيط الصيانة باستخدام وعاء المسامير سريع الإفراج ،في حين أن منافذ مقياس التدفق الكامل تسمح بمراقبة الضغط المستمرة دون تقييد تدفق الهواءالوعاءات الشفافة من البوليكاربونات توفر رؤية 360 درجة لمراقبة مستويات التكثيف بسهولةهذه المنظمات الفلتر ضمان التشغيل الدائم حتى في أكثر البيئات تحديا.

الخصائص:

الفلتر المدمج والمنظم يجمع بين تصفية الجسيمات مع تنظيم الضغط في وحدة صغيرة واحدة.هذا التصميم يساعد على توفير مساحة تركيب قيمة مع ضمان معالجة الهواء بكفاءة.

يحتوي هذا المنتج على نظام Excelon Modular System ، ويدعم كل من التثبيت في الصف والتكامل.يمكن للمستخدمين بسهولة توصيله مع معدات إعداد الهواء Excelon الأخرى باستخدام اتصالات Quickclamp مريحة.

يتم توفير المرشح في نوعين: عناصر البولي بروبيلين المخمرة 5 ميكروميتر و 40 ميكروميتر. يوفر كلا الخيارين إزالة فعالة للملوثات لحماية المعدات التالية.

لإدارة التكثيف، هناك خيارات لتنفيس يدوي 1/4 دورة أو تكوين تنفيس تلقائي.مما يسهل مراقبة مستويات التكثيف في لمحة واحدة.

تم تجهيز الوحدة بمقبض ضبط يدفع إلى القفل الذي يمنع التغييرات العرضية في إعدادات الضغط. ولأمن إضافي ، يتوفر أيضا غطاء مقاوم للتلاعب.تصميم التخفيف يسمح بخفض الضغط أسفل التيار عندما يكون النظام في طريق مسدود.

يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط المدخل ، مما يضمن تنظيم ضغط المخرج المستقر للأداء المتسق.

فتحات 1/8 "التي تتسم بالجريان الكامل تسمح بمراقبة الضغط دون تقييد تدفق الهواء.يتم تبسيط الصيانة مع وعاء المسامير سريع الإفراج الذي يسمح بإزالة وعاء بسرعة لاستبدال العنصر دون الحاجة إلى أدوات.

توفر الوحدة قدرة عالية على التدفق ، مع أنماط B72G و B73G تدعم 38 dm3 / s (80 SCFM) و 50 dm3 / s (106 SCFM) على التوالي.

يمكن ضبط ضغط المخرج على نطاق واسع من 0.3 إلى 10 بار. تختلف أقصى ضغوط المدخلات اعتمادًا على مادة الوعاء: تصل إلى 10 بار للأوعية الشفافة و 17 بار للأوعية المعدنية.

وتعتمد نطاقات درجات الحرارة التشغيلية أيضًا على نوع الصحن ، مع الصحنات البوليكربوناتية من -34 درجة مئوية إلى + 50 درجة مئوية ، والصحنات المعدنية من -20 درجة مئوية إلى + 65 درجة مئوية.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات مرشحاتنا الرونية (FRL) لضمان الأداء الأمثل وطول عمر أنظمتك الرونية من خلال توفير إمدادات هواء نظيفة ومعايرة ومرنة.للدعم التقنييرجى الرجوع إلى دليل المنتج لمبادئ التثبيت وإجراءات الصيانة ونصائح تسوية الأخطاء.

يتضمن الصيانة المنتظمة لوحدة FRL فحص وعزل وعاء المرشح لإزالة الملوثات المتراكمة، والتحقق من ضبط الضغط الصحيح، وضمان مستويات التشحيم المناسبة.يجب استبدال عناصر المرشح وزيت التشحيم كما هو محدد في جدول الصيانة لمنع فشل النظام.

إذا واجهت أي مشاكل مع وحدة FRL، تأكد من أن إمدادات الهواء داخل نطاق الضغط الموصى به، عنصر المرشح غير مسدود،ويحتوي المزلق على النوع المناسب وكمية الزيتللحصول على إصلاحات متقدمة، راجع الوثائق التقنية المفصلة المقدمة مع المنتج.

نحن نقدم أيضا خدمات شاملة بما في ذلك مساعدة التثبيت، تشخيص النظام،وبرامج الصيانة الوقائية للمساعدة في زيادة كفاءة وموثوقية المعدات الهوائية الخاصة بكفريقنا الفني مجهز لدعم التكوينات المخصصة والتكامل مع الأنظمة القائمة.

بالنسبة لقطع الغيار والاكسسوارات المتوافقة مع مطهر التحكم بالفلترات الهوائية الخاص بك، يرجى الرجوع إلى قائمة قطع الغيار في وثائق المنتج لضمان الاختيار والتركيب الصحيحين.استخدام قطع الغيار الأصلية يساعد على الحفاظ على أعلى مستويات الأداء والسلامة.

لتعزيز أداء النظام ، فكر في المعايرة الدورية لمراقب الضغط وتفتيش مخرج المزلق لتتناسب مع متطلبات التطبيق.الاختيار السليم وتركيب وحدة FRL أمر بالغ الأهمية للحفاظ على جودة الهواء وحماية المكونات في الأسفل.

التعبئة والشحن:

تغليف المنتج:يتم تعبئة مرطب المصفحات الهوائية بشكل آمن في صندوق قوي ومقاوم للصدمات لضمان الحماية أثناء النقلوحدة مسدودة مع إدخالات الرغوة لمنع الحركة والضررجميع المكونات، بما في ذلك الأدوات والدلائل، يتم تنظيمها بعناية وإغلاقها في أكياس بلاستيكية للحفاظ على النظافة والنزاهة.تعليمات التعامل، و شفرة شريطية لسهولة التعرف.

الشحن:يتم شحن المنتج باستخدام خدمات الشحن الموثوقة مع خيارات التسليم القياسي أو المسرع. يتم فحص كل حزمة بعناية قبل الشحن لضمان الجودة والكمال.يتم توفير معلومات التتبع للعميل عند الشحن للمراقبة في الوقت الحقيقيبالنسبة للطلبات الكبيرة ، يتم تحميل المنتجات وتغليفها لتعزيز الاستقرار وتسهيل التعامل الآمن أثناء النقل.
