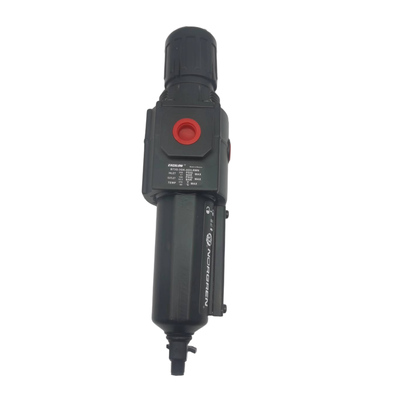

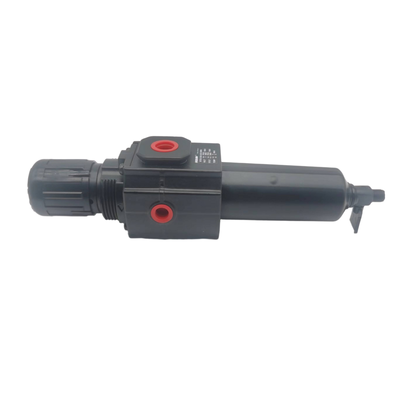

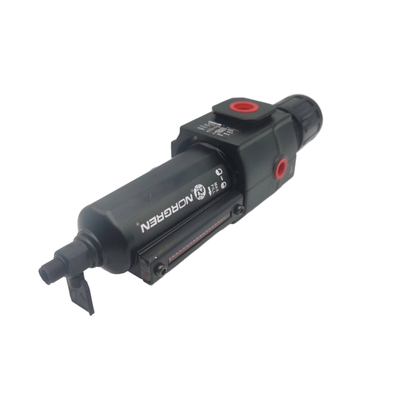

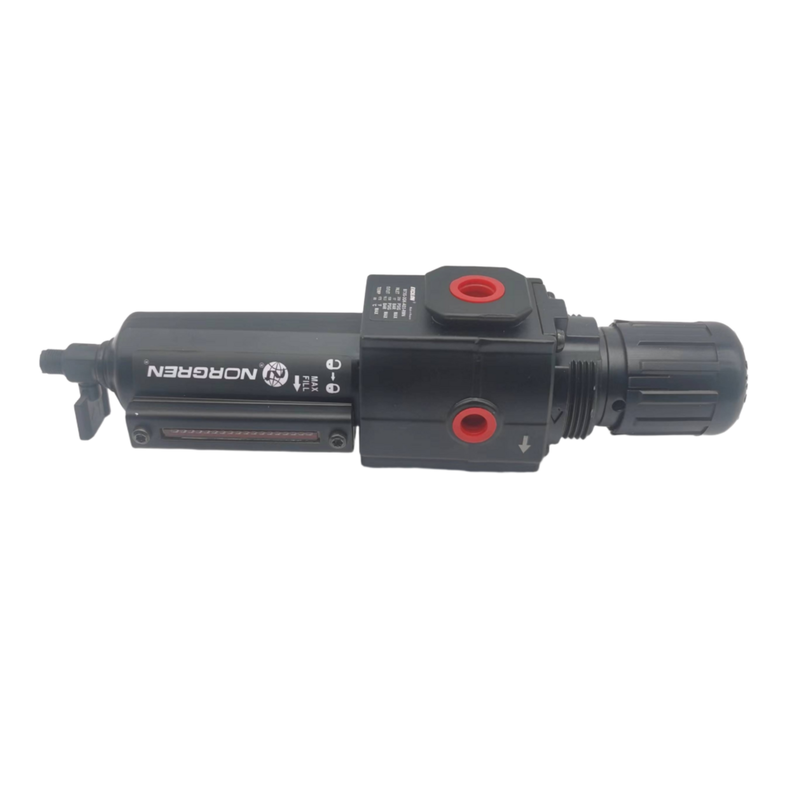

1. NORGREN B73G‐4GK‐AP3‐RMN B73G‐4GK‐QP1‐RMG Excelon Filter‐Regulator G1/2 بطاقات البوليكاربونات المحمية بالنفايات الذاتية اليدوية 5μm 40μm

وصف المنتج:

تمثل سلسلة Norgren B72G و B73G منظمات فلتر عالية الأداء داخل نظام Excelon التحضير الهوائي الوحدي.هذه الوحدات المتكاملة تجمع بين وظائف التصفية وتنظيم الضغط في وحدة واحدةفهي تعمل بفعالية على إزالة الماء والجسيمات الصلبة من خطوط الهواء المضغوط، مع الحفاظ على تحكم دقيق في الضغط في الأسفل.

تم تصميم نظام Excelon مع الأخذ بعين الاعتبار تنوعه ويمكن تثبيته في خط أو وحدات مع مكونات Excelon الأخرى.,توفير عملية تكامل فعالة وسهلة الاستخدام.

يتم تقديم سلسلة B72G بأحجام منفذ G1 / 4 و G3 / 8 ، مما يوفر معدل تدفق يصل إلى 38 dm3 / s (80 SCFM). في الوقت نفسه ، تدعم سلسلة B73G خيارات منفذ G1 / 4 و G3 / 8 و G1 / 2.يقدم زيادة في معدل تدفق 50 dm3/s (106 SCFM)تتضمن كل من خطوط المنتجات تصميم صمام متوازن يقلل من تأثير تقلبات ضغط المدخل على ضغط الخروج ، مما يضمن تنظيم مستقر وموثوق به.

هذه الوحدات متوفرة مع عناصر تصفية إما من 5 ميكروميتر أو 40 ميكروميتر من البولي بروبيلين المخمر وتقدم تكوينات مع إما تصريف يدوي أو تلقائي.هذه المرونة تجعلهم مناسبين بشكل جيد لمجموعة واسعة من التطبيقات الصناعية.

وتشمل الميزات الرئيسية مفتاح تعديل الضغط إلى القفل محمية بغطاء مقاوم للتلاعب، وعاء سريع الإفراج على غرار المنجل لتبسيط الصيانة،ومنافذ مقياس تدفق كاملة تسمح بمراقبة الضغط دون عرقلة تدفق الهواءتوفر أوعية البوليكاربونات الشفافة رؤية مستويات المكثفات بنسبة 360 درجة، في حين تضمن خيارات الأجسام من الزنك والألومنيوم متانة في البيئات الصناعية المطالبة.

الخصائص:

هذا الجهاز يجمع بين تصفية الجسيمات وتنظيم الضغط في وحدة واحدة صغيرةيساعد على توفير مساحة تركيب قيمة دون المساس بالأداء.

تم تصميم النظام للتثبيت المرن ، مما يسمح بإعدادات في الصف أو وحدات ، ويمكن الاتصال بسهولة مع منتجات Excelon الأخرى لإعداد الهواء من خلال اتصالات Quickclamp المريحة ،تحسين تنوع النظام وسهولة الصيانة.

تتوفر درجات تصفية مختلفتان لتلبية احتياجات إزالة الملوثات المختلفة. يمكن للعملاء الاختيار بين عناصر تصفية البولي بروبيلين المخمرة 5 ميكرو مترا أو 40 ميكرو مترا ،توفير تصفية فعالة لتطبيقات مختلفة.

يقدم المنتج خيارات الصرف اليدوي والأتمتي. يمكن للمستخدمين اختيار تصريف يدوي لـ 1/4 دورة أو اختيار تكوين تصريف تلقائي بناءً على تفضيلاتهم التشغيلية.

مجهزة بأوعية البوليكاربونات التي توفر رؤية 360 درجة، يمكن للمستخدمين بسهولة مراقبة مستويات التكثيف في لمحة.هذا التصميم الشفاف يسهل الصيانة ويضمن عمليات الصرف في الوقت المناسب.

يمنع مقبض ضبط الدفع إلى القفل من التغيرات العرضية في الضغط أثناء التشغيل. بالإضافة إلى ذلك ، يوجد غطاء مقاوم للتلاعب لحماية إعدادات الضغط بشكل أكبر.

يسمح تصميم التخفيف بتقليل الضغط في الأسفل عندما يكون النظام في طريق مسدود. في الوقت نفسه ، يقلل تصميم الصمام المتوازن من تأثير اختلافات ضغط المدخل ،ضمان ضغط منفذ ثابت لتنظيم مستقر.

منافذ مقياس التدفق الكامل، بحجم 1/8 "تسمح بمراقبة الضغط دون تقييد تدفق الهواء.آلية وعاء المطرقة السريعة الإفراج يتيح إزالة وعاء بسرعة وخالية من الأدوات لاستبدال العنصر والصيانة.

توفر الوحدة سعة تدفق عالية مع نموذجين: B72G توفر 38 dm3 / s (80 SCFM) ، في حين توفر B73G 50 dm3 / s (106 SCFM) ، وهي تدعم نطاق ضغط واسع مع ضغط المخرج قابل للتعديل من 0.3 إلى 10 بار.

يبلغ الحد الأقصى لضغط المدخل 10 بار للأوعية الشفافة و 17 بار للأوعية المعدنية. تتفاوت نطاق درجة حرارة التشغيل حسب مادة الأوعية ، من -34 درجة مئوية إلى +50 درجة مئوية لأوعية البوليكاربونات ،و -20°C إلى +65°C للأكواب المعدنية، تتناسب مع مختلف الظروف البيئية.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات مرشح المكبلات (FRL) لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير إمدادات الهواء النظيفة والمنظمة والمرنة.للدعم التقنيالرجاء الرجوع إلى دليل المنتج لمبادئ التثبيت وجداول الصيانة ونصائح تسوية الأخطاء.

الصيانة المنتظمة لعنصر المرشح أمر حاسم لمنع التلوث والحفاظ على كفاءة تدفق الهواء.يوصى بفحص وتغيير عنصر المرشح بشكل دوري بناءً على ظروف التشغيل.

يجب ضبط المنظم للضغط المطلوب وفقًا لمواصفات معداتك الهوائية. تجنب تجاوز القوة القصوى للضغط لتجنب التلف وضمان السلامة.

يجب أن يتم ملء المزلق بالزيت الروحي المناسب ومراقبته للحفاظ على مستويات التشحيم المناسبة ، مما يساعد على تقليل التآكل وتطويل عمر المكونات الروحيّة.

إذا واجهت أي مشاكل مع وحدة FRL مثل تقلبات الضغط أو تسرب الهواء أو مشاكل التشحيم ، راجع قسم تسوية الأخطاء في دليل الاستخدام.الحلول الشائعة تشمل فحص المرشحات المسدودة، التحقق من إعدادات جهاز التحكم، وضمان ملء المزلق بشكل صحيح وتشغيله.

للحصول على الدعم الشامل، بما في ذلك قطع الغيار وخيارات الخدمة، يرجى الرجوع إلى وثائق المنتج الرسمية أو الاتصال بمراكز الخدمة المعتمدة.
