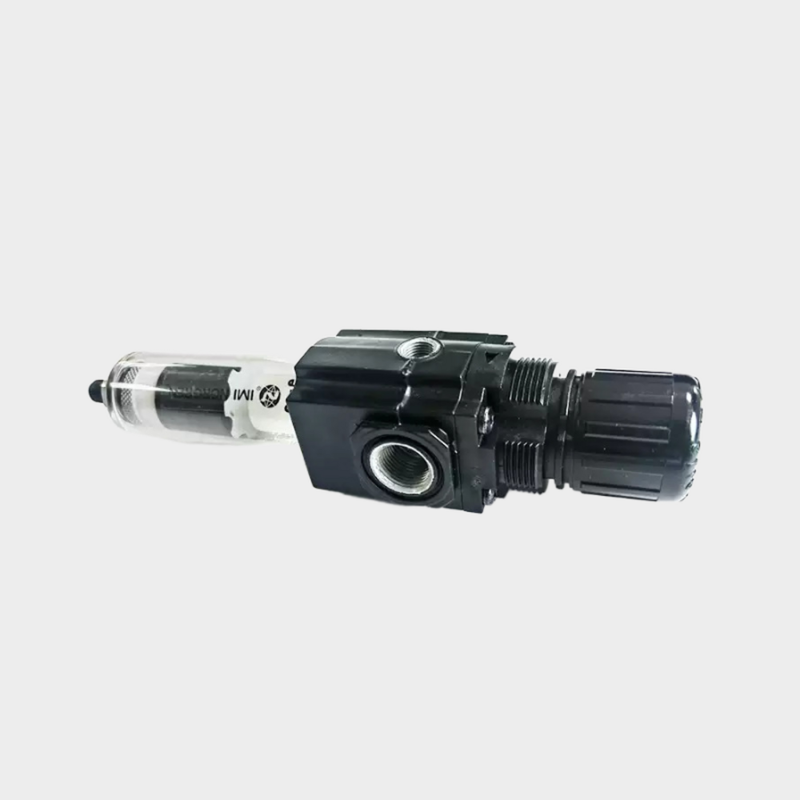

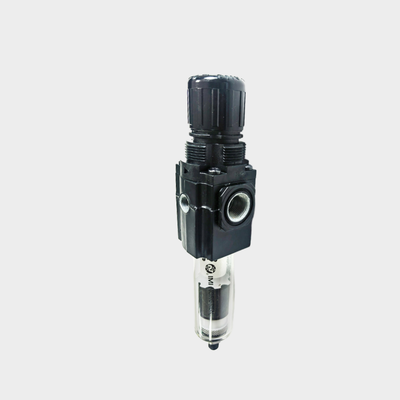

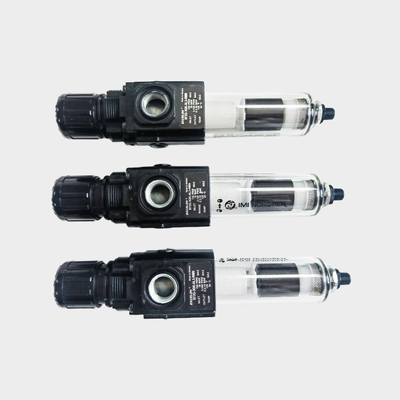

منظم فلتر نورجرين B72G-2GK-AL3-RMN B72G-2GK-AL1-RMN Excelon G1/4 تصريف تلقائي وعاء بولي كربونات 5 ميكرومتر 40 ميكرومتر مقبض قفل بالدفع 0.3-10 بار بدون مقياس لحلقات التحكم الهوائية

وصف المنتج:

تمثل سلسلة Norgren B72G و B73G منظمات فلتر عالية الأداء داخل نظام Excelon التحضير الهوائي الوحدي.هذه الوحدات المتكاملة تجمع بشكل فعال وظائف الترشيح وتنظيم الضغط في وحدة واحدةتعمل عن طريق إزالة الماء والجسيمات الصلبة من خطوط الهواء المضغوط مع ضمان التحكم الدقيق في الضغط أسفل التيار.

تم تصميم نظام إكسلون مع الاعتبار على التنوع ، مما يسمح لهذه الوحدات بالتركيب إما في الخط أو وحدات معينة جنبا إلى جنب مع منتجات إكسلون الأخرى. باستخدام اتصالات كويكلامب ،التصميم يسهل توسيع النظام بسهولة ويبسط الصيانة الروتينية.

يتم تقديم سلسلة B72G بأحجام منفذ G1 / 4 و G3 / 8 ، وتوفر سعة تدفق تبلغ 38 dm3 / s (80 SCFM). بالمقارنة ، توفر سلسلة B73G خيارات منفذ إضافية G1 / 4 ، G3 / 8 ،و G1/2 و يدعم معدل تدفق أعلى من 50 dm3/s (106 SCFM)تتضمن كلتا السلسلتين آلية صمام متوازنة تقلل من تأثير تقلبات ضغط المدخل على ضغط المخرج ، مما يضمن أداء تنظيم ثابت.

يتم تزويد هذه الوحدات بعناصر تصفية مصنوعة من البولي بروبيلين المخمر ، متوفرة في 5 ميكروميتر أو 40 ميكروميتر. يمكن للعملاء الاختيار بين خيارات الصرف اليدوي أو التلقائي ،تعزيز المرونة لتتناسب مع مجموعة واسعة من التطبيقات الصناعية.

وتشمل الميزات الإضافية مقبض ضبط الضغط إلى القفل محميًا بغطاء مقاوم للتلاعب ، وعاء المسامير الذي يتم إطلاقه بسرعة مما يسهل مهام الصيانة ،ومنافذ مقياس التدفق الكامل التي تسمح بمراقبة الضغط دون عرقلة تدفق الهواءالوعاءات الشفافة من البوليكاربونات تعطي مرئية 360 درجة لمستويات التكثيف، في حين أن خيارات الأجسام الزنك أو الألومنيوم تضمن متانة قوية في البيئات الصعبة.

الخصائص:

هذه الوحدة تجمع بين تصفية الجسيمات وتنظيم الضغط في جهاز واحد مضغوط، مما يساعد على توفير مساحة تركيب قيمة.تصميمها المتكامل يسهل عمليات إعداد الهواء بكفاءة.

ويدعم النظام كل من التثبيتات المتداخلة والوحيدة جنبا إلى جنب مع منتجات Excelon الأخرى لإعداد الهواء. باستخدام اتصالات Quickclamp ، يضمن التجميع السهل والمرن.

هناك نوعان من تصفية المتاحة ، يحتويان على عناصر تصفية من البولي بروبيلين المخمرة مع إما 5 ميكروميتر أو 40 ميكروميتر. هذه إزالة فعالة للملوثات للحفاظ على نقاء الهواء.

يمكن للمستخدمين الاختيار بين الصرف اليدوي مع آلية 1/4 دورة بسيطة أو إعدادات الصرف التلقائي ، مما يسمح بتفضيلات الصيانة المخصصة.

توفر أوعية البوليكاربونات الشفافة رؤية مستويات التكثيف بمقدار 360 درجة، مما يسهل مراقبة وتحكم تراكم الرطوبة داخل النظام.

يحتوي مقبض التحكم على تصميم للضغط للوقوف دون تغييرات ضغط غير مقصودة. بالإضافة إلى ذلك ، يتوفر غطاء مقاوم للتلاعب لزيادة الأمان.

تصميمه التخفيف يساعد على خفض الضغط في الأسفل بشكل آمن عندما يكون النظام في طريق مسدود،في حين أن الصمام المتوازن يقلل من آثار تقلبات ضغط المدخل لتوفير تنظيم ضغط مستقر.

فتحات 1/8 "التي تمتد بشكل كامل تسمح بمراقبة الضغط دون عرقلة تدفق الهواء.تصميم وعاء المطرقة سريع الإفراج يسمح لإزالة وعاء بسرعة وخالية من الأدوات لاستبدال العنصر والصيانة.

يمتلك الجهاز قدرات تدفق عالية ، حيث يوفر طراز B72G 38 dm3 / s (80 SCFM) وطراز B73G يقدم 50 dm3 / s (106 SCFM). يمكن ضبط ضغط المخرج على نطاق واسع من 0.3 إلى 10 بار.

أقصى درجات ضغط المدخل هي 10 بار للنماذج ذات الأوعية الشفافة و 17 بار للماذج ذات الأوعية المعدنية. تتراوح درجات حرارة التشغيل من -34 درجة مئوية إلى +50 درجة مئوية لأوعية البوليكاربونات ،ومن -20°C إلى +65°C للأكواب المعدنية.

المعلمات التقنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات مرشحاتنا المتحلية (FRL) لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير تدفق الهواء النظيف والمنظم والمرون.للحفاظ على كفاءة وموثوقية وحدة FRL الخاصة بك، صيانة منتظمة والتعامل السليم ضرورية.

قبل التثبيت ، تأكد من أن إمدادات الهواء نظيفة وخالية من الملوثات. يوصى بتثبيت فلتر أولي لإزالة الجسيمات الكبيرة التي يمكن أن تضر مكونات FRL.

أثناء التثبيت ، تحقق من أن الوحدة مثبتة في الاتجاه الصحيح كما هو محدد في دليل المنتج. تحقق من جميع الاتصالات للتغطية الصحيحة لمنع تسرب الهواء.

للصيانة الروتينية، فحص النظام بانتظام وتنظيف عنصر المرشح لمنع انسداد. استبدل عنصر المرشح إذا أظهر علامات على التآكل أو التلف.استنزاف المياه المتراكمة أو الملوثات من وعاء المرشح بشكل متكرر لتجنب التآكل وضمان تدفق الهواء نظيف.

يجب التحقق بشكل دوري من ضبط الضغط الدقيق.ضبط الضغط وفقًا لمتطلبات النظام ومراقبة أي تقلبات في الضغط قد تشير إلى وجود مشكلة.

يجب إعادة ملء المزلق بالزيت الروحي الموصى به للحفاظ على التشحيم السليم للمكونات في الأسفل. استخدم فقط النوع المحدد من الزيت لتجنب التلف أو تقليل الأداء.

إذا واجهت أي مشاكل مثل تسرب الهواء أو عدم استقرار الضغط أو انخفاض تدفق الهواء ، راجع قسم معالجة الأخطاء في دليل المنتج.أو تثبيت غير صحيح.

للحصول على الدعم التقني المتقدم، أو قطع الغيار، أو إجراءات الخدمة التفصيلية، راجع وثائق المنتج الرسمية أو اتصل بموزعك المعتمد.

الرعاية المناسبة والصيانة في الوقت المناسب لمستحضر التحكم بالمرشح الهوائي سوف تضمن مدة خدمة طويلة وتشغيل موثوق به لنظامك الهوائي.
