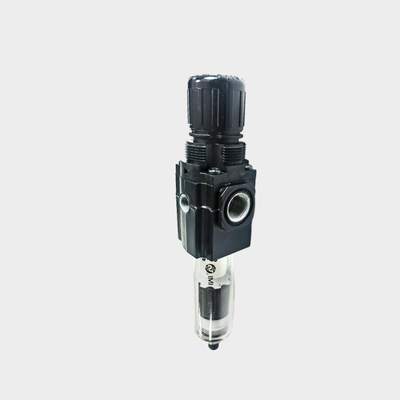

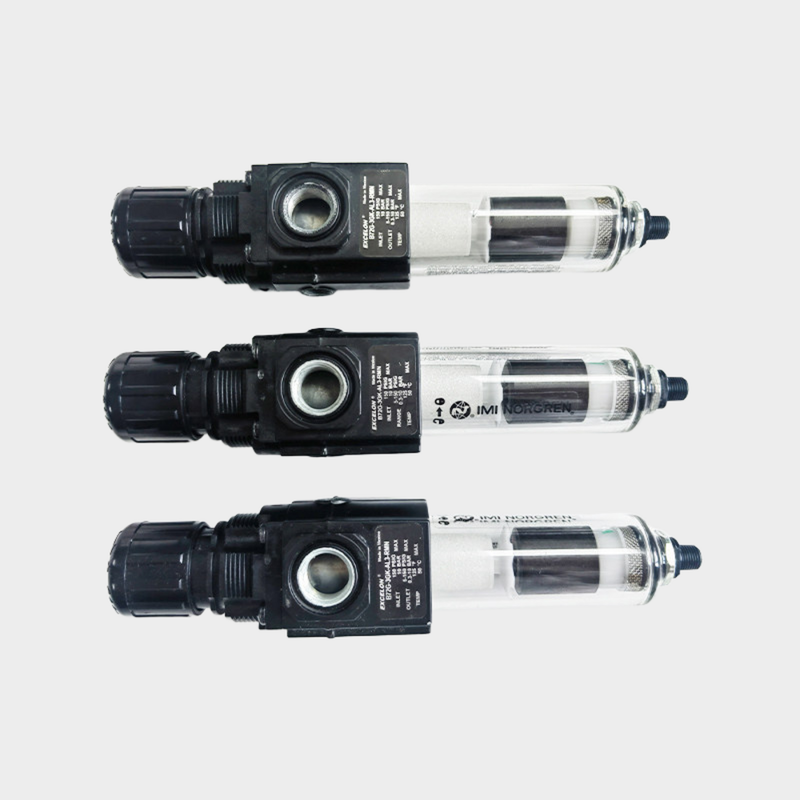

وحدة تحضير الهواء ذات التخفيف NORGREN B72G‑2GK‑QT3‑RMN B72G‑2GK‑QT1‑RMN مقبض قفل بالدفع مقاوم للعبث صمام متوازن خرج ثابت تركيب معياري / في الخط لمحطات عمل الأتمتة خفيفة الخدمة

وصف المنتج:

تمثل سلسلة Norgren B72G و B73G مجموعة من منظمات الفلتر عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تجمع هذه الوحدات المتكاملة بين الترشيح وتنظيم الضغط في غلاف واحد مدمج. تقوم بإزالة الماء والملوثات الصلبة بكفاءة من خطوط الهواء المضغوط مع الحفاظ على تحكم دقيق في الضغط السفلي.

تم تصميم هذه الوحدات مع الأخذ في الاعتبار نظام Excelon المعياري، ويمكن تركيبها إما في خط مستقيم أو بشكل معياري بجانب مكونات Excelon الأخرى. تسمح وصلات Quickclamp الخاصة بها بتوسيع النظام بسهولة وصيانة مباشرة، مما يجعلها مناسبة لمختلف الإعدادات الصناعية.

تتوفر سلسلة B72G بأحجام منافذ G1/4 و G3/8، وتوفر معدل تدفق يبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM). في الوقت نفسه، تقدم سلسلة B73G خيارات منافذ إضافية بما في ذلك G1/4 و G3/8 و G1/2، بالإضافة إلى معدل تدفق أعلى يبلغ 50 ديسيمتر مكعب/ثانية (106 SCFM). تشتمل كلتا السلسلتين على تصميم صمام متوازن يقلل من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا ثابتًا ومستقرًا.

لتلبية المتطلبات الصناعية المتنوعة، تم تجهيز هذه الوحدات بعناصر فلتر مصنوعة من البولي بروبلين الملبد متوفرة بتقييمات 5 ميكرومتر أو 40 ميكرومتر. كما أنها توفر خيارات لتكوينات تصريف يدوية أو تلقائية، مما يوفر للمستخدمين المرونة بناءً على احتياجات تطبيقاتهم الخاصة.

تشمل الميزات الإضافية مقبض ضبط بالدفع للقفل محمي بغطاء مقاوم للتلاعب، ووعاء سريع الفك بنظام قفل سريع يبسط مهام الصيانة، ومنافذ قياس التدفق الكامل التي تسمح بمراقبة الضغط دون إعاقة تدفق الهواء. تسمح الأوعية الشفافة المصنوعة من البولي كربونات برؤية 360 درجة لمستويات التكثيف، بينما تضمن خيارات الجسم المتينة المصنوعة من الزنك والألمنيوم أداءً موثوقًا به في البيئات الصعبة.

الميزات:

يجمع الجهاز بين ترشيح الجسيمات وتنظيم الضغط في وحدة واحدة مدمجة. يساعد هذا التكامل على توفير مساحة تركيب قيمة، مما يجعله حلاً فعالاً لاحتياجات إعداد الهواء.

بفضل نظام Excelon المعياري، تسمح هذه الوحدة بالتركيب المرن إما في خط مستقيم أو معياري مع منتجات إعداد الهواء الأخرى من Excelon. تعزز وصلات Quickclamp سهولة التجميع والصيانة.

يمكن للعملاء الاختيار من بين درجتي ترشيح، باستخدام عناصر فلتر من البولي بروبلين الملبد بحجم 5 ميكرومتر أو 40 ميكرومتر. يوفر كلا الخيارين إزالة فعالة للملوثات من إمداد الهواء.

يقدم المنتج خيارات تصريف يدوية وتلقائية. يمكن للمستخدمين اختيار تصريف يدوي بدورة 1/4 أو اختيار إعداد تصريف تلقائي، مما يضمن المرونة وفقًا لمتطلبات التطبيق.

توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة، مما يتيح سهولة مراقبة مستويات التكثيف. بالإضافة إلى ذلك، يساعد مقبض الضبط بالدفع للقفل على منع تغييرات الضغط العرضية، مع توفر غطاء مقاوم للتلاعب لمزيد من الأمان.

يسمح تصميم التنفيس بتقليل الضغط السفلي عند إغلاق النظام. في الوقت نفسه، يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا مستقرًا وموثوقًا.

تسمح منافذ القياس ذات التدفق الكامل مقاس 1/8 بوصة بمراقبة الضغط دون تقييد تدفق الهواء. يتم تبسيط الصيانة باستخدام وعاء سريع الفك بنظام قفل سريع يسهل إزالة الوعاء بسرعة واستبدال العنصر دون الحاجة إلى أدوات.

يوفر النظام سعة تدفق عالية، حيث تدعم طراز B72G 38 ديسيمتر مكعب/ثانية (80 SCFM) وطراز B73G 50 ديسيمتر مكعب/ثانية (106 SCFM). يتراوح نطاق ضبط ضغط الخرج من 0.3 إلى 10 بار.

تصل قدرات ضغط الدخل القصوى إلى 10 بار للوحدات ذات الوعاء الشفاف و 17 بار للوحدات المجهزة بوعاء معدني. تتراوح درجات حرارة التشغيل من -34 درجة مئوية إلى +50 درجة مئوية للأوعية المصنوعة من البولي كربونات ومن -20 درجة مئوية إلى +65 درجة مئوية للأوعية المعدنية.

المعلمات الفنية:

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات منظمات الفلتر والتشحيم الهوائية (FRL) لدينا لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير هواء نظيف ومنظم ومشحم. للحصول على الدعم الفني، يرجى الرجوع إلى دليل المستخدم المرفق مع المنتج، والذي يحتوي على تعليمات التركيب التفصيلية وإرشادات الصيانة ونصائح استكشاف الأخطاء وإصلاحها.

تعد الصيانة الدورية ضرورية للتشغيل الموثوق لوحدة FRL. يشمل ذلك التصريف الدوري لوعاء الفلتر لإزالة الملوثات المتراكمة، وفحص وضبط ضغط المنظم لمطابقة متطلبات النظام، وإعادة ملء خزان المزلق بالتشحيم الموصى به لضمان تشحيم أدوات الهواء بشكل صحيح.

إذا واجهت أي مشاكل مثل تقلبات الضغط أو تسرب الهواء أو فشل التشحيم، فتحقق من أن جميع الوصلات آمنة وأن الوحدة مثبتة بشكل صحيح وفقًا لاتجاه التدفق المشار إليه على الغلاف. قم بتنظيف أو استبدال عناصر الفلتر حسب الحاجة للحفاظ على أداء الترشيح الأمثل.

للخدمة والإصلاح، استخدم فقط قطع الغيار الأصلية للحفاظ على سلامة المنتج وسلامته. فريق الدعم الفني لدينا متاح للمساعدة في استكشاف الأخطاء وإصلاحها وتقديم التوجيه بشأن اختيار المنتج لتلبية احتياجات تطبيقك المحددة.

تأكد من أن جميع أنشطة الصيانة والخدمة تتوافق مع معايير السلامة ذات الصلة واللوائح المحلية. يعد التعامل السليم والتخلص من مواد التشحيم وعناصر الفلتر المستخدمة أمرًا مهمًا لتقليل التأثير البيئي.
