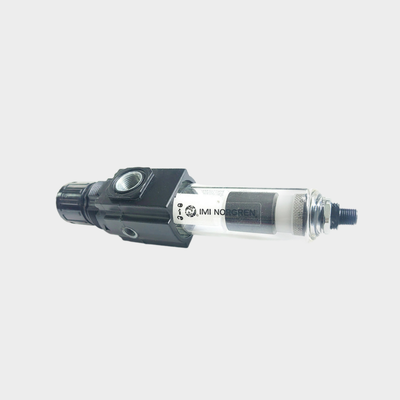

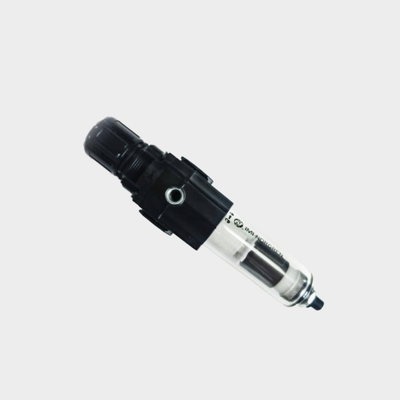

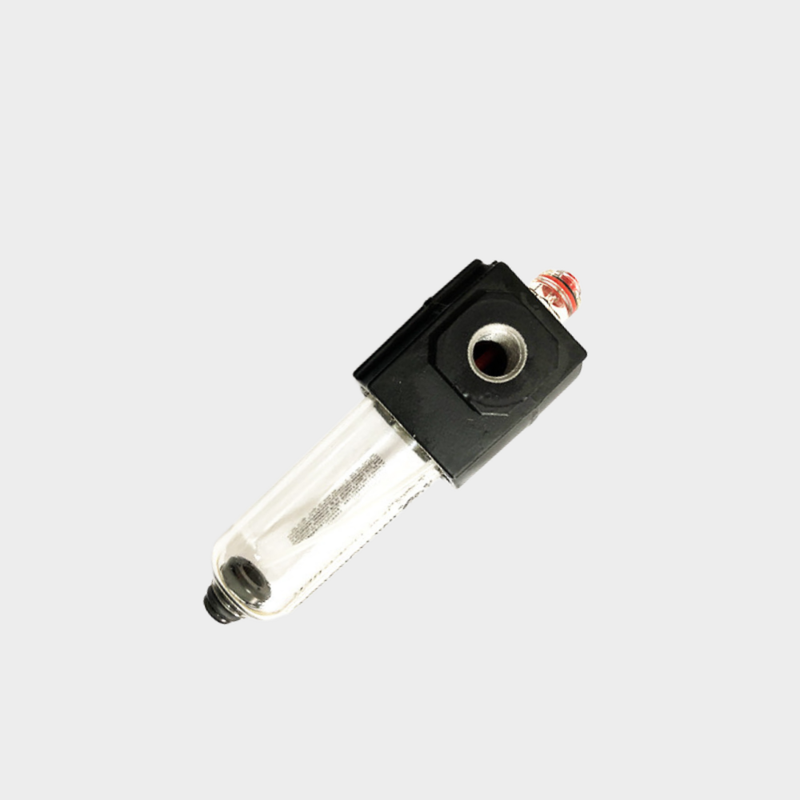

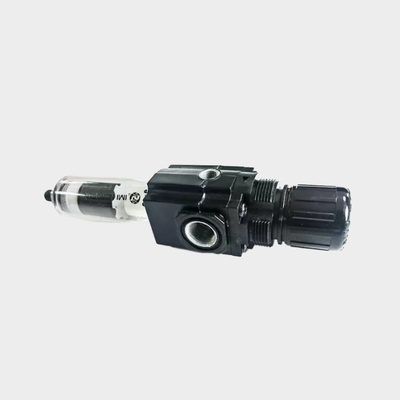

خرطوشة فلتر قابلة للاستبدال للصيانة بدون أدوات من نورجرين B72G‑2AK‑QT3‑RMN B72G‑2AK‑ST3‑RMG B72G‑3AK‑QD3‑RMN Excelon Plus لمعالجة الهواء المضغوط، نطاق درجة حرارة واسع

وصف المنتج:

تمثل سلسلتا Norgren B72G و B73G منظمات ترشيح عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تجمع هذه الأجهزة المتكاملة بين وظائف الترشيح وتنظيم الضغط في وحدة واحدة مدمجة. تقوم بإزالة الماء والملوثات الصلبة بفعالية من خطوط الهواء المضغوط مع ضمان التحكم الدقيق في الضغط السفلي.

تم تصميم نظام Excelon مع مراعاة التنوع، ويدعم التركيبات الخطية والمعيارية. يسمح استخدام وصلات Quickclamp لهذه الوحدات بالاتصال بسهولة مع مكونات Excelon الأخرى، مما يسهل توسيع النظام بشكل مباشر وإجراءات صيانة مبسطة.

تم تجهيز سلسلة B72G بخيارات منافذ G1/4 و G3/8 وتوفر معدل تدفق يبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM). في المقابل، تقدم سلسلة B73G مجموعة أوسع من المنافذ بما في ذلك G1/4 و G3/8 و G1/2، بالإضافة إلى قدرة تدفق أعلى تبلغ 50 ديسيمتر مكعب/ثانية (106 SCFM). تشتمل كلتا السلسلتين على تصميم صمام متوازن يقلل من تأثير تقلبات ضغط الدخل على ضغط الخرج، وبالتالي توفير تنظيم مستقر وموثوق.

تتوفر منظمات الترشيح هذه مع عناصر ترشيح من البولي بروبلين الملبد مصنفة إما عند 5 ميكرومتر أو 40 ميكرومتر وتأتي مع خيارات تصريف يدوية أو تلقائية. تضمن هذه المجموعة من التكوينات القدرة على التكيف لتلبية المتطلبات الصناعية المتنوعة.

تشمل الميزات الإضافية مقبض ضبط بالدفع للقفل محمي بغطاء مقاوم للتلاعب، ووعاء سريع الفك بنظام قفل سريع يسهل مهام الصيانة. تم دمج منافذ مقياس التدفق الكامل للسماح بمراقبة الضغط دون تقييد تدفق الهواء. توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية واضحة بزاوية 360 درجة لمستويات التكثيف، بينما تضمن هياكل الجسم المتينة من الزنك والألمنيوم المتانة حتى في بيئات التشغيل الصعبة.

الميزات:

تجمع هذه الوحدة المدمجة بين ترشيح الجسيمات وتنظيم الضغط، مما يوفر مساحة تركيب قيمة بفعالية.

يدعم النظام التركيبات الخطية والمعيارية جنبًا إلى جنب مع منتجات إعداد الهواء الأخرى من Excelon، باستخدام وصلات Quickclamp لسهولة الإعداد.

متوفرة بدرجتين ترشيح، يمكن تجهيز الوحدة بعناصر ترشيح من البولي بروبلين الملبد 5 ميكرومتر أو 40 ميكرومتر لإزالة الملوثات بكفاءة.

يمكن للمستخدمين الاختيار بين تصريف يدوي بربع دورة أو تصريف تلقائي، مما يوفر المرونة بناءً على تفضيلات الصيانة.

توفر الأوعية رؤية بزاوية 360 درجة لمستويات التكثيف، مما يتيح المراقبة السهلة والمستمرة.

يمنع مقبض الضبط بالدفع للقفل التغييرات العرضية في الضغط، ويعزز الغطاء الاختياري المقاوم للتلاعب الأمان. يسمح التصميم المخفف بتقليل الضغط السفلي عند إغلاق النظام، بينما يقلل تصميم الصمام المتوازن من تأثير اختلافات ضغط الدخل للحفاظ على ضغط خرج مستقر.

تسمح منافذ المقياس ذات التدفق الكامل مقاس 1/8 بوصة بمراقبة الضغط بدقة دون تقييد تدفق الهواء. يسهل الوعاء السريع الفك بنظام قفل سريع الإزالة السريعة لاستبدال العنصر والصيانة، مما يلغي الحاجة إلى أدوات.

توفر الوحدة قدرات تدفق عالية مع دعم طراز B72G لـ 38 ديسيمتر مكعب/ثانية (80 SCFM) ووصول B73G إلى 50 ديسيمتر مكعب/ثانية (106 SCFM). يتميز بنطاق ضبط ضغط واسع من 0.3 إلى 10 بار لضغط الخرج ويدعم ضغوط دخل قصوى تبلغ 10 بار للأوعية الشفافة و 17 بار للأوعية المعدنية.

تعمل الوحدة بكفاءة ضمن نطاق درجة حرارة من -34 درجة مئوية إلى +50 درجة مئوية عند استخدام أوعية البولي كربونات ومن -20 درجة مئوية إلى +65 درجة مئوية مع الأوعية المعدنية.

المعلمات الفنية:

يعمل منظم الترشيح هذا كمصدر هواء موثوق لتقليل الضغط ومعالجته ومخفض للضغط، ويستخدم عادة في وحدات معالجة مصدر الهواء من FESTO لضمان جودة الهواء المضغوط المثلى والتحكم في الضغط.

التطبيقات:

الدعم والخدمات:

تم تصميم وحدات منظم الترشيح المزلق الهوائي لدينا لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية. للحصول على الدعم الفني، يرجى الرجوع إلى دليل المنتج للحصول على إرشادات التثبيت وإجراءات الصيانة ونصائح استكشاف الأخطاء وإصلاحها.

تشمل الصيانة الدورية فحص وتصريف وعاء المرشح لإزالة الرطوبة والملوثات المتراكمة، وضبط المنظم للحفاظ على الضغط المطلوب، والتأكد من أن المزلق مملوء بشكل صحيح بالزيت الموصى به. تجنب استخدام مواد تشحيم غير متوافقة لمنع تلف المكونات الداخلية.

إذا واجهت أي مشاكل مثل تقلبات الضغط أو تسرب الهواء أو التشحيم غير الكافي، فافحص الوحدة بحثًا عن الانسدادات أو الأختام البالية أو الأجزاء التالفة. تتوفر مكونات بديلة لاستعادة الوظائف الكاملة.

للحصول على عمر خدمة مثالي، قم بتشغيل الوحدة ضمن نطاقات الضغط ودرجة الحرارة المحددة، وتأكد من أن جميع الوصلات آمنة. يجب اختيار الوحدات ذات الحجم المناسب بناءً على متطلبات التدفق في نظامك.

فريق الدعم الفني لدينا متاح للمساعدة في اختيار المنتج وتقديم المشورة بشأن التركيب واستكشاف الأخطاء وإصلاحها لمساعدتك في تحقيق تشغيل موثوق وفعال للنظام الهوائي.
