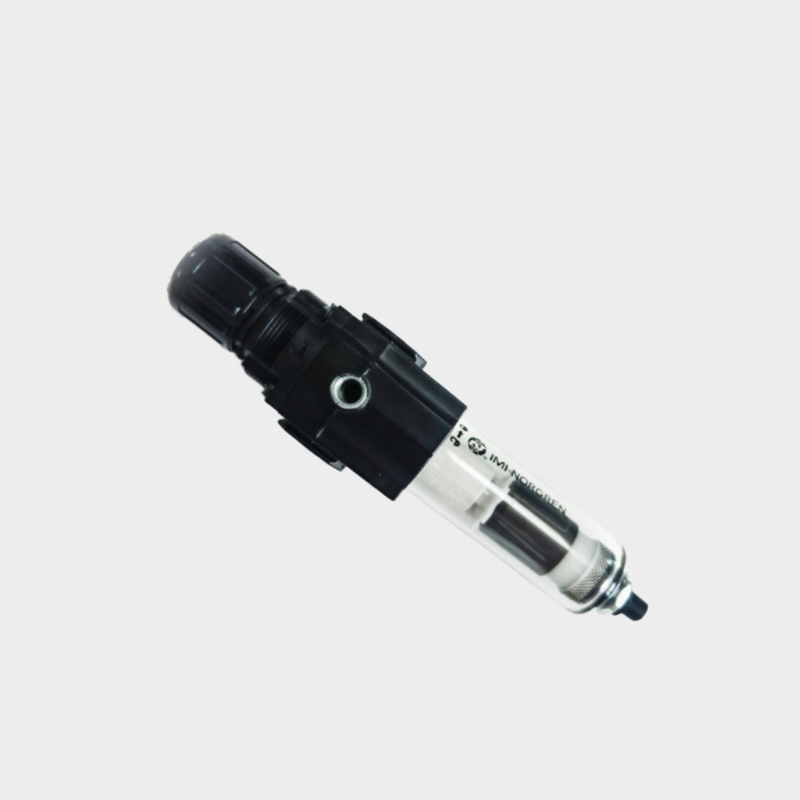

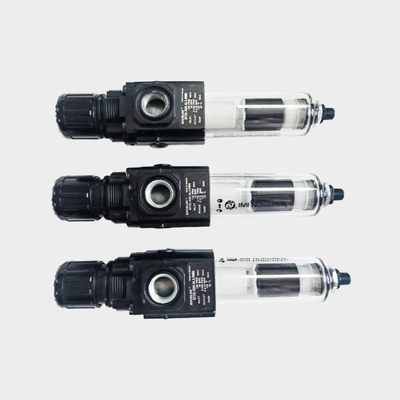

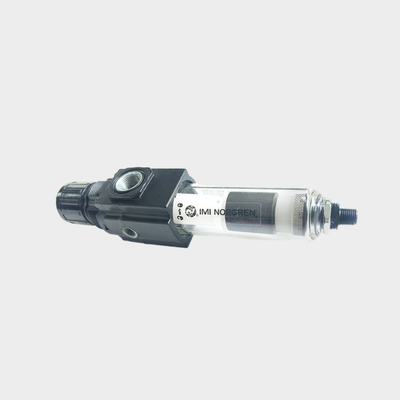

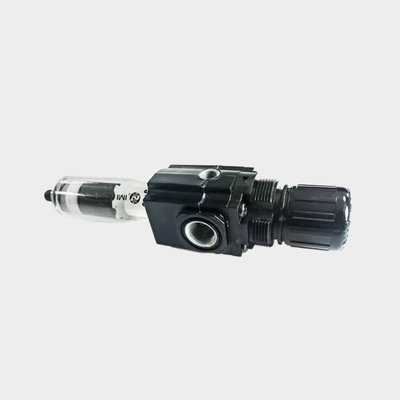

فلتر-منظم هوائي NORGREN B72G‑2AS‑000‑014 B72G‑2AS‑980 بتصميم منفذ قياس يحمي الأجهزة الهوائية في المصب تحت درجات حرارة خارجية قاسية

وصف المنتج:

تمثل سلسلتا Norgren B72G و B73G منظمات ترشيح عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تجمع هذه الوحدات المتكاملة بسلاسة بين الترشيح وتنظيم الضغط في غلاف واحد مدمج. تقوم بإزالة الماء والجسيمات الصلبة بفعالية من خطوط الهواء المضغوط مع ضمان تحكم دقيق في الضغط السفلي.

تم تصميم نظام Excelon مع مراعاة التنوع، مما يسمح بتركيب هذه الوحدات إما في خط مستقيم أو بشكل معياري بجانب منتجات Excelon الأخرى. باستخدام وصلات Quickclamp، يسهل هذا التصميم التوسع السهل والصيانة المباشرة لنظام إعداد الهواء.

تأتي سلسلة B72G مزودة بخيارات منافذ G1/4 و G3/8، مما يوفر معدل تدفق يبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM). من ناحية أخرى، تقدم سلسلة B73G أحجام منافذ G1/4 و G3/8 و G1/2 وتدعم معدل تدفق أعلى يبلغ 50 ديسيمتر مكعب/ثانية (106 SCFM). تشتمل كلا الطرازين على تصميم صمام متوازن لتقليل تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يضمن تنظيمًا ثابتًا.

توفر منظمات الترشيح هذه مرونة من خلال عناصر ترشيح اختيارية من البولي بروبلين الملبد بحجم 5 ميكرومتر أو 40 ميكرومتر، بالإضافة إلى تكوينات تصريف يدوية أو تلقائية. تجعل هذه الميزات مناسبة لمجموعة واسعة من التطبيقات الصناعية.

تشمل أبرز ميزات التصميم الإضافية مقبض ضبط قابل للقفل بالضغط مغطى بغطاء مقاوم للتلاعب، ووعاء سريع الفك بنظام قفل سريع للصيانة الخالية من المتاعب، ومنافذ مقياس التدفق الكامل التي تسمح بمراقبة الضغط دون تقييد تدفق الهواء. تمنح الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة لمستويات التكثيف. علاوة على ذلك، تعزز خيارات الأجسام المصنوعة من الزنك أو الألومنيوم المتانة، مما يجعل هذه الوحدات موثوقة في البيئات الصعبة.

الميزات:

يجمع هذا الجهاز بين ترشيح الجسيمات وتنظيم الضغط في وحدة مدمجة واحدة، مما يساعد على توفير مساحة تركيب قيمة. من خلال دمج هذه الوظائف، فإنه يبسط عملية إعداد الهواء.

يدعم النظام التركيب في خط مستقيم وتركيب معياري مع منتجات إعداد الهواء الأخرى من Excelon. تتيح وصلات Quickclamp تجميعًا سهلاً ومرنًا، مما يعزز التنوع في الإعدادات المختلفة.

يتوفر نوعان من درجات الترشيح، مع عناصر ترشيح من البولي بروبلين الملبد بحجم 5 ميكرومتر أو 40 ميكرومتر. توفر هذه الخيارات إزالة فعالة للملوثات لضمان إمداد هواء نظيف.

يمكن للمستخدمين الاختيار بين تكوينات التصريف اليدوي والتلقائي. يتضمن الإصدار اليدوي تصريفًا بربع دورة، بينما يوفر الخيار التلقائي إزالة التكثيف بدون استخدام اليدين.

توفر الأوعية الشفافة المصنوعة من البولي كربونات رؤية بزاوية 360 درجة لمستويات التكثيف، مما يسهل مراقبة حالة النظام دون الحاجة إلى تفكيك المكونات.

يمنع مقبض الضبط القابل للقفل بالضغط التغييرات العرضية في إعدادات الضغط، مما يضمن تشغيلًا ثابتًا. بالإضافة إلى ذلك، يتوفر غطاء مقاوم للتلاعب لمزيد من الأمان.

يسمح التصميم المخفف بتقليل الضغط السفلي عند إغلاق النظام. يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط الدخل على ضغط الخرج، مما يؤدي إلى تنظيم مستقر.

تسمح منافذ المقياس الكاملة مقاس 1/8 بوصة بمراقبة الضغط دون تقييد تدفق الهواء. تسهل آلية الوعاء السريع الفك بنظام قفل سريع الإزالة السريعة لاستبدال العنصر والصيانة دون الحاجة إلى أدوات.

يوفر طراز B72G سعة تدفق عالية تبلغ 38 ديسيمتر مكعب/ثانية (80 SCFM)، بينما يوفر طراز B73G سعة 50 ديسيمتر مكعب/ثانية (106 SCFM). يمكن ضبط ضغط الخرج على نطاق واسع من 0.3 إلى 10 بار. تشمل تصنيفات ضغط الدخل القصوى 10 بار للأوعية الشفافة و 17 بار للأوعية المعدنية.

نطاق درجة الحرارة للتشغيل هو -34 درجة مئوية إلى +50 درجة مئوية مع أوعية البولي كربونات، و -20 درجة مئوية إلى +65 درجة مئوية عند استخدام الأوعية المعدنية.

المعلمات الفنية:

يجمع منظم تشحيم مرشح الهواء المضغوط هذا بين كفاءة مرشح ضباب الزيت من FESTO وموثوقية مخفض الضغط، مما يضمن معالجة هواء مثالية. يقوم مرشح ضباب الزيت من FESTO بترشيح وتشحيم الهواء المضغوط بفعالية، مما يعزز أداء وطول عمر الأنظمة الهوائية.

التطبيقات:

9

الدعم والخدمات:

تم تصميم وحدات منظم تشحيم مرشح الهواء المضغوط (FRL) لدينا لضمان الأداء الأمثل وطول عمر أنظمتك الهوائية من خلال توفير هواء نظيف ومنظم ومشحم. للحصول على الدعم الفني، يرجى الرجوع إلى دليل المنتج المضمن مع وحدة FRL الخاصة بك، والذي يحتوي على تعليمات مفصلة للتركيب والتشغيل والصيانة.

للحفاظ على كفاءة وحدة FRL الخاصة بك، قم بفحص واستبدال عناصر الترشيح بانتظام، وراقب واضبط إعدادات ضغط المنظم حسب الحاجة، وأعد ملء خزان التشحيم بالزيت الهوائي المناسب. يوصى أيضًا بالفحص الدوري للتسريبات والتآكل لتجنب وقت تعطل النظام.

إذا واجهت أي مشاكل مع منظم تشحيم مرشح الهواء المضغوط الخاص بك، فإن إرشادات استكشاف الأخطاء وإصلاحها متاحة في الدليل للمساعدة في تحديد المشكلات الشائعة وحلها مثل تقلبات الضغط أو التشحيم غير الكافي أو تلوث الهواء.

للحصول على مساعدة فنية إضافية أو وثائق المنتج أو للاستفسار عن قطع الغيار والملحقات، يرجى زيارة موقعنا الرسمي على الإنترنت أو استشارة الموزع المعتمد الخاص بك.

نحن ملتزمون بتقديم دعم وخدمات شاملة لضمان تشغيل أنظمتك الهوائية بسلاسة وكفاءة مع منتجات FRL الخاصة بنا.
