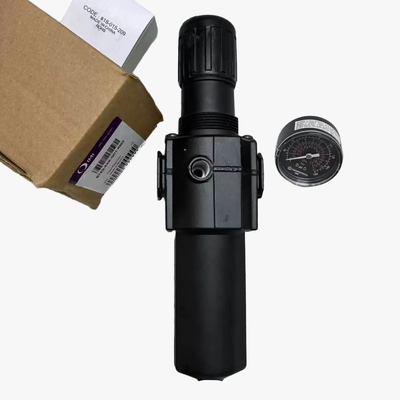

NORGREN B74G‐4GK‐AP3‐RMN B74G‐4GK‐AP1‐RMN Excelon Filter‐Regulator G1/2 كأس البوليكاربونات ذاتية الصرف مع الحماية المعدنية 5μm 40μm Push‐Lock Knob No‐Gauge

وصف المنتج:

تمثل سلسلة Norgren B74G مجموعة من منظمات الفلتر عالية الأداء ضمن نظام إعداد الهواء المعياري Excelon. تجمع هذه الوحدات المتكاملة بكفاءة بين وظائف الترشيح وتنظيم الضغط في حاوية واحدة مدمجة. تم تصميمها لإزالة الماء والملوثات الصلبة من خطوط الهواء المضغوط، مع الحفاظ باستمرار على ضغط دقيق في المصب.

بفضل تصميم Excelon، يمكن تركيب هذه الوحدات إما في خط مستقيم أو كجزء من إعداد معياري جنبًا إلى جنب مع مكونات Excelon الأخرى. باستخدام وصلات Quickclamp، يسمح النظام بالتوسع السهل ويبسط إجراءات الصيانة.

تُقدم سلسلة B74G بأحجام منافذ G1/2 و G3/4، وتدعم معدل تدفق أقصى يصل إلى 100 دسم³/ثانية (212 SCFM). تشتمل كل وحدة على تصميم صمام متوازن يقلل من تأثير تقلبات ضغط الدخل على ضغط الخرج، وبالتالي يضمن تنظيمًا مستقرًا ودقيقًا. تتوفر عناصر الفلتر إما في أنواع البولي بروبلين الملبد 5 ميكرومتر أو 40 ميكرومتر، وتأتي الوحدات مع خيارات لأنظمة تصريف يدوية أو تلقائية، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية.

تشمل الميزات الإضافية مقبض ضبط بالضغط للإغلاق مزود بغطاء مقاوم للتلاعب، بالإضافة إلى وعاء سريع الفك بنظام قفل سريع يسهل الصيانة. تم تجهيز الأجهزة أيضًا بمنافذ مقياس تدفق كامل، مما يتيح مراقبة الضغط دون إعاقة تدفق الهواء. لتعزيز المتانة في البيئات الصعبة، يتم حماية أوعية البولي كربونات الشفافة بواسطة واقيات معدنية، وتتوفر أوعية سبائك الألومنيوم كبديل. علاوة على ذلك، توفر عدسات مؤشر مستوى السائل مراقبة مرئية مريحة لمستويات التكثيف.

الميزات:

تجمع هذه الوحدة بين ترشيح الجسيمات وتنظيم الضغط في تصميم مدمج واحد، مما يوفر مساحة تركيب قيمة بشكل فعال.

يدعم النظام خيارات التركيب في خط مستقيم ومعياري، مما يسمح بالتكامل السلس مع منتجات إعداد الهواء الأخرى من Excelon عبر وصلات Quickclamp.

تتوفر درجتان من الترشيح، تتميز بعناصر فلتر بولي بروبلين ملبد 5 ميكرومتر أو 40 ميكرومتر تضمن إزالة فعالة للملوثات.

يمكن للمستخدمين الاختيار بين إعدادات التصريف اليدوي والتلقائي، مما يوفر إدارة مريحة وموثوقة للتكثيف.

يقوم مقبض الضبط بالضغط للإغلاق بتثبيت إعداد الضغط بأمان عند الضغط عليه. بالإضافة إلى ذلك، يتوفر غطاء مقاوم للتلاعب لمزيد من الحماية.

يسمح النظام، بتصميمه المخفف، بتقليل الضغط في المصب في حالة نهاية المسدود. علاوة على ذلك، يقلل تصميم الصمام المتوازن من تأثير تقلبات ضغط الدخل، مما يضمن ضغط خرج مستقر.

تسهل منافذ مقياس ISO Rc 1/8" ذات التدفق الكامل مراقبة الضغط دون إعاقة تدفق الهواء. يسمح الوعاء سريع الفك بنظام قفل سريع بإزالته بسرعة وبدون أدوات لاستبدال عنصر الفلتر والصيانة.

مع سعة تدفق عالية تصل إلى 100 دسم³/ثانية (212 SCFM)، فإن الوحدة مناسبة للتطبيقات الهوائية المتطلبة. يمكن تعديل ضغط الخرج ضمن نطاق واسع من 0.3 إلى 10 بار.

يصل ضغط الدخل الأقصى لإصدارات الوعاء المعدني إلى 17 بار. يتميز وعاء البولي كربونات بتصميم شفاف لرؤية 360 درجة لمستويات التكثيف ويتم حمايته بواسطة واقي معدني للبيئات القاسية. بدلاً من ذلك، يتضمن خيار وعاء سبائك الألومنيوم بناء معدني متين مع عدسة مؤشر مستوى سائل موشورية.

تم تصميم الجهاز للعمل بشكل موثوق في نطاق درجة حرارة من -34 درجة مئوية إلى +80 درجة مئوية، وينطبق ذلك على نماذج الأوعية المصنوعة من البولي كربونات والألومنيوم.

المعلمات الفنية:

التطبيقات:

التخصيص:

توفر وحدة منظم فلتر التشحيم الهوائي لدينا، طراز B74G-4GK-AP3-RMN من العلامة التجارية الموثوقة Norgren، خدمات تخصيص شاملة للمنتج لتلبية متطلباتك المحددة. تم تصنيع هذه الوحدة في الصين وحاصلة على شهادة CE، وهي مصممة لتكون مخفض ضغط فعال ووحدة معالجة مصدر هواء FESTO موثوقة.

تتميز سلسلة B74G بمادة جسم قوية من سبائك الألومنيوم، ومتوفرة بأحجام منافذ G1/2 و G3/4، مما يضمن التوافق مع أنظمة هوائية مختلفة. يمكنك الاختيار بين أنواع التصريف اليدوي أو التلقائي وفقًا لاحتياجات التشغيل الخاصة بك. بالإضافة إلى ذلك، فإن المطاط الصناعي المستخدم هو إما مطاط الكلوروبرين (CR) أو مطاط النتريل (NBR)، مما يوفر متانة وأداء ممتازين.

نحن نستوعب خيارات تغليف مرنة، بما في ذلك تغليف الكرتون أو حلول مخصصة حسب متطلبات العميل. مع قدرة توريد تبلغ 5000 قطعة شهريًا وحد أدنى للطلب يبلغ وحدة واحدة فقط، نضمن التسليم الفوري في غضون 1-7 أيام عمل بعد الدفع. تشمل شروط الدفع لدينا T/T و Western Union و Paypal لراحتك.

تدمج وحدة منظم فلتر التشحيم الهوائي هذه أيضًا ميزات مشابهة لفلتر ضباب الزيت FESTO، مما يضمن تشحيمًا مثاليًا وكفاءة معالجة الهواء. الأسعار قابلة للتفاوض لتوفير أفضل قيمة لاستثمارك في بديل عالي الجودة لوحدة معالجة مصدر هواء FESTO.

الدعم والخدمات:

تم تصميم وحدات منظم فلتر التشحيم الهوائي (FRL) لدينا لتوفير هواء نظيف ومنظم ومشحم للأنظمة الهوائية، مما يضمن الأداء الأمثل وطول عمر معداتك. للحصول على الدعم الفني، يرجى التأكد من أن لديك رقم الطراز والمواصفات لوحدة FRL الخاصة بك جاهزة عند طلب المساعدة.

إرشادات التركيب: قم بتركيب وحدة FRL في خط إمداد الهواء مع اتجاه التدفق باتباع السهم المحدد على الجسم. تأكد من تركيب الوحدة عموديًا مع توجيه الأوعية لأسفل للسماح بالتصريف والتشحيم المناسبين.

الصيانة: تحقق بانتظام من وعاء الفلتر وقم بتصريفه لإزالة الماء والملوثات المتراكمة. أعد ملء المزلق بالزيت الموصى به للحفاظ على التشحيم المناسب للمكونات الهوائية في المصب. افحص الأختام والوصلات بشكل دوري لمنع التسرب.

استكشاف الأخطاء وإصلاحها: إذا واجهت انخفاضًا في الضغط، افحص عنصر الفلتر بحثًا عن الانسداد واستبدله إذا لزم الأمر. قد يتطلب تنظيم الضغط غير المتسق تعديل مقبض المنظم أو استبدال الغشاء الداخلي.

قطع الغيار: تتوفر قطع الغيار مثل عناصر الفلتر والأختام وأكواب المزلق للحفاظ على أداء وحدة FRL الخاصة بك. استخدم فقط الأجزاء المعتمدة لضمان التوافق والسلامة.

للحصول على أدلة مفصلة ومقاطع فيديو للتركيب والأسئلة الشائعة، يرجى الرجوع إلى وثائق المنتج المقدمة مع وحدتك أو زيارة موقعنا الرسمي.
