| اسم العلامة التجارية: | DKE |
| إصدار الشهادات: | CE |
| رقم الموديل: | HG-C1200 |
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| Supply Ability: | 5000 Pieces/1Month |
| فئة الحماية: | IP67 | جهد الإمداد: | 12-24 فولت تيار مباشر ±10% |
|---|---|---|---|
| إخراج التحكم: | NPN Open-collector (إصدارات PNP متوفرة) | الإخراج التناظرية: | الجهد 0-5 فولت / التيار 4-20 مللي أمبير |
| وقت الاستجابة: | 1.5 / 5 / 10 مللي قابلة للتحديد | نطاق القياس: | ±5 مم، ±15 مم، ±35 مم، ±80 مم، ±200 مم |
| التكرار: | 10 ميكرومتر، 30 ميكرومتر، 70 ميكرومتر. 200 ميكرومتر، 800 ميكرومتر | مركز قياس المسافة: | 30 ملم، 50 ملم، 100 ملم، 200 ملم، 400 ملم |
| إبراز: | كاشف إزاحة ليزر أحمر مرئي,كاشف ثبات درجة الحرارة 0.05% من القيمة الكاملة,اختبار الموضع الصناعي بوضع قابل للتحديد |
||

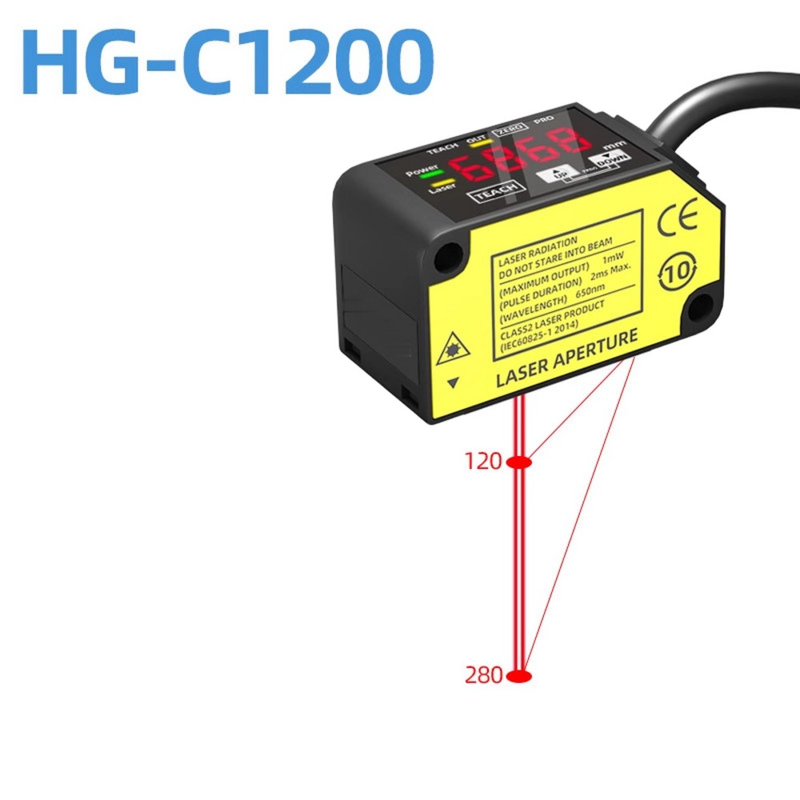

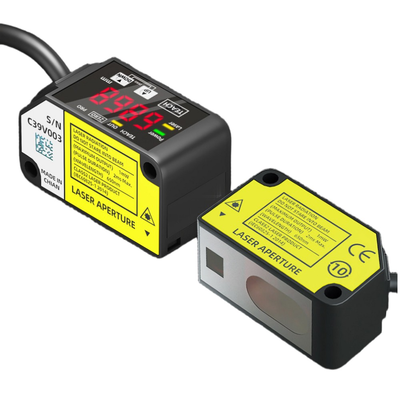

تتكون سلسلة HG-C من مستشعرات إزاحة ليزر CMOS المدمجة المصممة خصيصًا لتقديم قياسات مسافة وموضع مستقرة وعالية الدقة في مجال الأتمتة الصناعية. تجمع هذه المستشعرات بين نظام بصري ليزر CMOS مع مرآة مدمجة، مما يتيح تصميمًا نحيفًا للجسم دون المساس بالدقة النموذجية لمستشعرات الإزاحة المخصصة. بالإضافة إلى ذلك، تتميز بشاشة رقمية بـ 7 أجزاء تعرض المسافات المقاسة مباشرة بالمليمتر، مما يسهل على المشغلين التحقق من القراءات وتعيين قيم العتبة دون الحاجة إلى أجهزة برمجة خارجية.
يقدم خط الإنتاج خمس مسافات مركزية قياس مختلفة: 30 مم، 50 مم، 100 مم، 200 مم، و 400 مم. اعتمادًا على الطراز المحدد، تتراوح نطاقات القياس من ±5 مم إلى ±200 مم، بينما تتراوح التكرارية من 10 ميكرومتر إلى 800 ميكرومتر. مواصفات الخطية هي ±0.1% من المقياس الكامل للطرازات 30 مم، 50 مم، و 100 مم، و ±0.2% أو ±0.3% من المقياس الكامل لتلك المصممة لنطاقات أطول. توفر هذه المستشعرات خيارات إخراج متعددة، بما في ذلك الجهد التناظري (0-5 فولت)، التيار التناظري (4-20 مللي أمبير)، بالإضافة إلى مخرجات تحكم NPN أو PNP مفتوحة المجمع، وكلها مع أوضاع تشغيل ضوء/ظلام قابلة للتحديد.
مغلفة في غلاف مدمج بتصنيف IP67 للحماية، تم تصميم مستشعرات سلسلة HG-C للعمل بشكل موثوق في درجات حرارة تتراوح من -10 درجة مئوية إلى +45 درجة مئوية. كما أنها تظهر مقاومة قوية للاهتزاز والصدمات، مما يجعلها مناسبة للبيئات الصناعية الصعبة. يتطلب تشغيل هذه المستشعرات مصدر طاقة 12-24 فولت تيار مستمر، مع استهلاك تيار منخفض يبلغ 40 مللي أمبير أو أقل عند 24 فولت تيار مستمر. يمكن للمستخدمين الاختيار من بين ثلاث أوقات استجابة قابلة للتحديد: 1.5 مللي ثانية، 5 مللي ثانية، أو 10 مللي ثانية. تشمل شهادات الامتثال المتاحة لطرازات مختلفة CE، UKCA، FDA، و UL/c-UL.
يشتمل التصميم البصري المدمج لـ CMOS على مرآة مدمجة تقلل بشكل فعال من عمق المستشعر دون المساس بالدقة المتوقعة عادةً من مستشعرات الإزاحة. تتيح هذه الميزة المبتكرة جهازًا أكثر انسيابية مع الحفاظ على دقة قياس عالية.

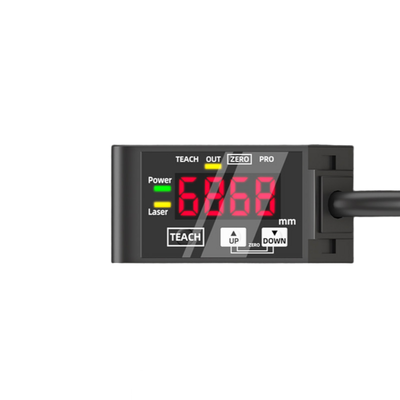

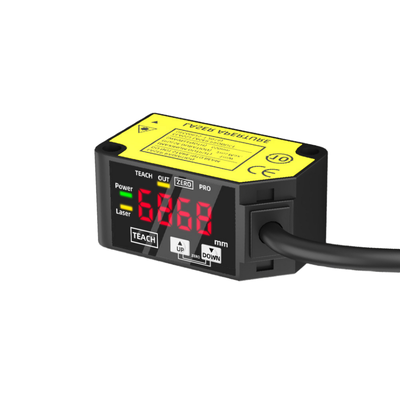

يتم عرض القياسات بشكل ملائم بالمليمتر عبر شاشة رقمية بـ 7 أجزاء. يبسط هذا القراءة المباشرة عملية تعيين العتبات ويتيح التحقق السريع في الموقع للمسافات المقاسة، مما يعزز كفاءة المستخدم.
يدعم الجهاز نطاقات قياس متعددة، ويقدم مسافات مركزية تبلغ 30، 50، 100، 200، و 400 مليمتر. تغطي هذه الخيارات نطاقات قياس تتراوح من ±5 مم إلى ±200 مم، مما يجعل المستشعر متعدد الاستخدامات لمختلف التطبيقات.
التكرارية العالية هي ميزة رئيسية، حيث تبدأ الدقة من 10 ميكرومتر في طراز HG-C1030 وتمتد إلى 800 ميكرومتر في طراز HG-C1400 على مسافات تتراوح بين 200 و 400 مليمتر. هذا يضمن نتائج قياس متسقة وموثوقة.
للتكامل الخارجي للبيانات والقياس، يتم توفير مخرجات تناظرية مزدوجة، بما في ذلك مخرجات الجهد 0-5 فولت والتيار 4-20 مللي أمبير. تسهل هذه المخرجات الاتصال المرن مع الأدوات وأنظمة التحكم الأخرى.
وقت استجابة المستشعر قابل للتحديد من بين ثلاثة خيارات: 1.5 مللي ثانية، 5 مللي ثانية، و 10 مللي ثانية. تتيح هذه الميزة للمستخدمين الموازنة بين سرعة القياس واستقرار التشغيل بناءً على احتياجاتهم الخاصة.
تم تصميم مخرج التحكم مع مراعاة التنوع والسلامة، حيث يوفر مخرج ترانزستور NPN أو PNP مفتوح المجمع. يمكن للمستخدمين الاختيار بين وضعي تشغيل الضوء/الظلام، ويشمل المخرج حماية من الدوائر القصيرة لزيادة المتانة.
تم تصميم المستشعر لتحمل البيئات الصناعية الصعبة، ويتميز بتصنيف IP67، مما يضمن أنه مقاوم للغبار ومقاوم للماء للتشغيل الموثوق به في الظروف القاسية.
يؤكد الامتثال لمجموعة واسعة من الشهادات على معايير جودة وسلامة المستشعر. وتشمل هذه CE (EMC/RoHS)، UKCA، الامتثال لإشعار الليزر FDA، وشهادات UL/c-UL.
بالإضافة إلى ذلك، فإن الجهاز موفر للطاقة، ويستهلك 40 مللي أمبير أو أقل عند 24 فولت تيار مستمر و 65 مللي أمبير أو أقل عند 12 فولت تيار مستمر، مما يجعله مناسبًا للتطبيقات التي يكون فيها استهلاك الطاقة المنخفض أمرًا بالغ الأهمية.
| مخرج تناظري | 0-5 فولت جهد / 4-20 مللي أمبير تيار |
| وقت الاستجابة | 1.5 / 5 / 10 مللي ثانية قابل للتحديد |
| التكرارية | 10 ميكرومتر، 30 ميكرومتر، 70 ميكرومتر، 200 ميكرومتر، 800 ميكرومتر |
| نطاق القياس | ±5 مم، ±15 مم، ±35 مم، ±80 مم، ±200 مم |
| فئة الحماية | IP67 |
| جهد الإمداد | 12-24 فولت تيار مستمر ±10% |
| مسافة مركز القياس | 30 مم، 50 مم، 100 مم، 200 مم، 400 مم |
| مخرج التحكم | NPN مفتوح المجمع (متوفر إصدارات PNP)، متوافق مع موصل المحرك، موصل، موصل |
يعد اكتشاف الموضع والوجود أمرًا ضروريًا للتحقق من تسليم قطع العمل ووضعها بدقة على روبوتات النقل ومحطات التجميع. هذا يضمن وضع كل مكون بشكل صحيح قبل بدء المرحلة التالية من الإنتاج.
يتضمن التحقق من ارتفاع المكدس والكمية قياس ارتفاع العناصر المكدسة أو تأكيد عدد الطبقات أثناء عمليات مناولة المواد. هذا يساعد في الحفاظ على الاتساق والدقة في خطوط المخزون والتجميع.
يلعب فحص السماكة والأبعاد دورًا حاسمًا في التصنيع من خلال تمكين القياسات المضمنة للأجزاء والألواح والمكونات المختلفة. تضمن هذه العملية أن جميع العناصر تلبي متطلبات الأبعاد المحددة.
توفر مراقبة الإزاحة ردود فعل في الوقت الفعلي لمراحل تحديد المواقع والمكابس ومعدات التشكيل. تسمح هذه المراقبة المستمرة بإجراء تعديلات دقيقة أثناء العمليات، مما يعزز الدقة والكفاءة الإجمالية.
يتم تحقيق مراقبة الجودة من خلال عمليات فحص قبول/رفض تستخدم إعدادات العتبة بناءً على قراءات المسافة الرقمية. تسهل هذه الطريقة تقييمات سريعة وموثوقة للحفاظ على معايير المنتج العالية.
تستفيد أنظمة توجيه الروبوت من ردود الفعل التناظرية للمسافة، والتي تدعم تطبيقات الالتقاط والوضع والمناولة الآلية. من خلال توفير بيانات تحديد المواقع الدقيقة، تعمل ردود الفعل هذه على تحسين أداء وموثوقية العمليات الروبوتية.
يأتي منتج محول التردد المتغير الخاص بنا مع دعم فني وخدمات شاملة مصممة لضمان الأداء الأمثل ورضا العملاء. نقدم إرشادات مفصلة للتثبيت، ومساعدة في استكشاف الأخطاء وإصلاحها، ونصائح صيانة روتينية لمساعدتك في زيادة كفاءة وعمر معداتك إلى أقصى حد.
فريقنا من المهندسين ذوي الخبرة متاح لتقديم مشورة الخبراء بشأن تكامل النظام والتكوين والتخصيص لتلبية متطلبات التطبيق الخاصة بك. نقدم أيضًا تحديثات البرامج الثابتة وأدوات التشخيص للحفاظ على تشغيل محول التردد المتغير بسلاسة.
بالإضافة إلى ذلك، نقدم دورات تدريبية ووثائق فنية لتمكين موظفيك بالمعرفة اللازمة للتشغيل والصيانة الفعالة. التزامنا هو تقديم دعم احترافي وفي الوقت المناسب طوال دورة حياة المنتج، مما يضمن الحد الأدنى من وقت التوقف عن العمل وزيادة الإنتاجية.
تغليف المنتج وشحنه
يتم تعبئة محول التردد المتغير بعناية لضمان التسليم الآمن والحماية من التلف أثناء النقل. يتم وضع كل وحدة بشكل آمن في إدراج رغوي مخصص داخل صندوق كرتوني قوي مزدوج الجدران. تشمل العبوة مواد مضادة للكهرباء الساكنة لحماية المكونات الإلكترونية الحساسة من التفريغ الكهروستاتيكي.
بالإضافة إلى ذلك، يتم تنظيم جميع الملحقات والأدلة والكابلات بشكل أنيق وتعبئتها بجانب الوحدة الرئيسية. يتم تسمية الجزء الخارجي من العبوة بوضوح مع تعليمات المناولة وتفاصيل المنتج ومعلومات الشحن.
للشحن، نستخدم شركات نقل موثوقة مع خدمات تتبع لضمان التسليم في الوقت المناسب والآمن. اعتمادًا على الوجهة، يمكن شحن المنتج عن طريق الجو أو البحر أو النقل البري، مع توفير وثائق جمركية مناسبة للشحنات الدولية.
يتم اتخاذ عناية خاصة للطلبات الهشة أو ذات القيمة العالية، بما في ذلك خيارات التأمين والشحن السريع عند الطلب.
