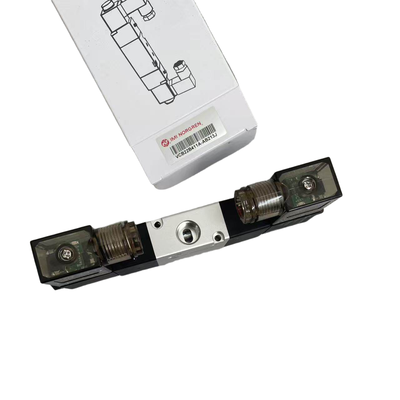

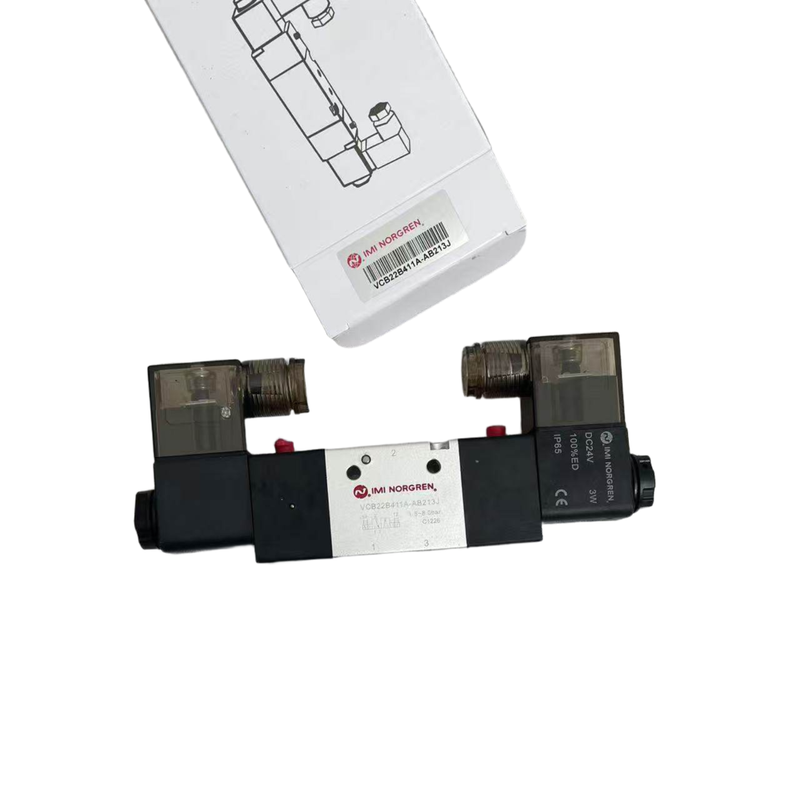

صمام لولبي مزدوج مغلق عادة 3/2 IMI NORGREN VCB22B411A-AB213J G1/4 24VDC صمام هوائي لدائرة التفريغ ختم NBR

اكتشف صمامات الملف اللولبي الصناعية الأصلية من IMI Norgren، والمعروفة بجودتها الموثوقة للعلامة التجارية. تم تصميم هذه الصمامات لتلبية المعايير الصناعية الصارمة وضمان أداء موثوق به في تطبيقات مختلفة.تأتي الصمامات في تكوينات تحكم اتجاهي متعددة بما في ذلك 3/2 و 5/2 و 5/3، مما يوفر مرونة لتناسب متطلبات الدوائر الهوائية المختلفة. بالإضافة إلى ذلك، فهي متوفرة في أربعة عروض صمامات مميزة: 18 مم (النوع أ)، 22 مم (النوع ب)، 27 مم (النوع ج)، و 34 مم (النوع د)، لتلبية مجموعة واسعة من أحجام الأنظمة.لتحقيق مرونة الاتصال، يتم توفير مجموعة شاملة من خيارات المنافذ. وتشمل هذه M5، G1/8، G1/4، G3/8، و G1/2، بالإضافة إلى منافذ NAMUR القياسية G1/4 و G3/8. مثل هذا التنوع يسهل التكامل السهل في الإعدادات الحالية.

تتميز صمامات الملف اللولبي هذه بسعة تدفق عالية، تتراوح من 245 إلى 3350 لترًا في الدقيقة عند ضغط مدخل 6 بار مع انخفاض ضغط 1 بار. هذا يضمن التحكم الفعال في التدفق في البيئات الصناعية المتطلبة.تشمل الميزات القياسية ضوء مؤشر LED الذي يعرض بوضوح حالة طاقة الصمام، مما يعزز وعي المستخدم. تتضمن الصمامات أيضًا آلية تجاوز يدوية بالضغط واللف للإغلاق، مما يبسط مهام التشغيل والصيانة.تم تصميم هذه الصمامات للتشغيل الصارم، ولديها تصنيف تشغيل مستمر بنسبة 100٪، مما يجعلها مناسبة للاستخدام المطول دون ارتفاع درجة الحرارة أو تدهور الأداء. تمتلك تصنيف حماية IP65 لتحمل الظروف الصناعية القاسية.

تم بناء الصمامات بغلاف ألومنيوم خفيف الوزن ولكنه قوي وتستخدم موانع تسرب NBR محسّنة لخدمة الهواء المضغوط. يعمل نظام تركيب القاعدة الفرعية على تبسيط ترتيبات الأنابيب ويدعم تجميع المشعبات، مما يجعل التركيب مباشرًا.يتم دمج إمداد هواء تجريبي داخلي، مما يلغي الحاجة إلى مصدر تجريبي خارجي. علاوة على ذلك، تستوعب الصمامات اختلافات الطاقة الصناعية مع تحمل جهد يبلغ ± 10٪.تشمل التكوينات المتاحة كلاً من خيارات الملف اللولبي المفرد (عودة الزنبرك) وخيارات الملف اللولبي المزدوج. بالنسبة لأنواع الصمامات 5/3، يتم تقديم ثلاث وظائف مركزية مختلفة: جميع المنافذ مسدودة (APB)، ومركز مفتوح للعادم (COE)، ومركز مفتوح للضغط (COP).المعلمات الفنية:أخيرًا، سلسلة Norgren VCB22 مناسبة لأنظمة المشعبات، مما يسمح بالتركيب المركزي متعدد الصمامات من خلال القواعد الفرعية، مما يبسط تكوينات الأنابيب المتكاملة.IMI Norgrenالسلسلة

VCB22

خيارات الجهد24VDC، 24VAC، 110VAC، 220VAC، 240VACالوظائف3/2 NO، 3/2 NC، 5/2، 5/3 APB، 5/3 COE، 5/3 COPمعدل التدفق

245 إلى 3350 لتر/دقيقةالوسطالهواء المضغوط، مفلتر إلى 40 ميكرومتر، مزلق أو غير مزلقإمداد تجريبيداخلي

درجة حرارة البيئة/الوسط-5 درجة مئوية إلى +70 درجة مئويةضغط التشغيل1.5 إلى 8 بارنوع الصمامصمام دوار مشغل بالملف اللولبيالتطبيقات:

تجد صمامات الملف اللولبي من سلسلة Norgren VCB22 تطبيقات واسعة عبر مجموعة متنوعة من القطاعات الصناعية. تجعلها مرونتها وموثوقيتها خيارًا مثاليًا للعديد من مهام التحكم الهوائية.في صناعة آلات التعبئة والتغليف، تُستخدم هذه الصمامات لإدارة التشغيل الهوائي، مما يسهل عمليات مثل تعبئة الأغذية، وتشكيل الكرتون، وخطوط التعبئة. وبالمثل، يستخدم قطاع تصنيع السيارات هذه الصمامات لتبديل الدوائر الهوائية في تجهيزات اللحام، وخطوط التجميع، وخلايا العمل الروبوتية، مما يعزز كفاءة الأتمتة.يتم تعبئة صمام الملف اللولبي Norgren بعناية لضمان أقصى حماية أثناء النقل. يتم ختم كل صمام بشكل فردي في عبوات مقاومة للكهرباء الساكنة ومقاومة للرطوبة لمنع التلف والتآكل. ثم يتم وضع المنتج في صندوق قوي ومخصص مع مواد توسيد كافية لامتصاص الصدمات والاهتزازات.

في مجالات التصنيع الكيميائي والصيدلاني، توفر صمامات VCB22 العزل الهوائي داخل دوائر سوائل التحكم في العمليات، على الرغم من أنه من المهم التحقق من توافق الوسائط قبل التطبيق. يعتمد قطاع الإلكترونيات وأشباه الموصلات على التحكم الهوائي الدقيق الخاص بها لأجهزة غرف الأبحاث، وتجميع لوحات الدوائر المطبوعة، وأنظمة الفحص للحفاظ على معايير عالية.بالإضافة إلى هذه الصناعات، تخدم الصمامات احتياجات الأتمتة الصناعية العامة من خلال توفير التحكم الاتجاهي لتحميل وتفريغ الآلات، والناقلات، والمصاعد، والطاولات الدوارة. وهي متوافقة أيضًا مع تطبيقات NAMUR، مما يتيح التركيب المباشر على المشغلات الهوائية مثل الأسطوانات وصمامات التحكم وفقًا لمعايير NAMUR.أخيرًا، سلسلة Norgren VCB22 مناسبة لأنظمة المشعبات، مما يسمح بالتركيب المركزي متعدد الصمامات من خلال القواعد الفرعية، مما يبسط تكوينات الأنابيب المتكاملة.الدعم والخدمات:صمامات الملف اللولبي Norgren هي مكونات مصممة بدقة للتحكم في تدفق الهواء أو الغاز أو السوائل في مجموعة متنوعة من التطبيقات الصناعية. لضمان الأداء الأمثل وطول العمر، من الضروري اتباع إرشادات التركيب والتشغيل والصيانة الموصى بها.يجب أن يتم التركيب بواسطة موظفين مؤهلين، مع الالتزام بجميع معايير ولوائح السلامة المعمول بها. قبل التركيب، تحقق من أن مواصفات الصمام تتطابق مع متطلبات التطبيق، بما في ذلك الضغط والجهد وتوافق الوسائط. تأكد من تركيب الصمام في الاتجاه الصحيح وأن جميع التوصيلات آمنة وخالية من التسرب.أثناء التشغيل، راقب صمام الملف اللولبي بحثًا عن علامات التآكل أو الضوضاء غير العادية أو مشاكل الأداء. يمكن أن يمنع الفحص والتنظيف المنتظم للصمام والمكونات المرتبطة به التلوث ويضمن وظيفة موثوقة. تجنب التعرض لظروف بيئية قاسية تتجاوز المواصفات المقدرة للصمام.تشمل إجراءات الصيانة الاختبار الدوري للملف الكهربائي، والتحقق من مقاومة الملف، وفحص الموانع والأغشية بحثًا عن التلف أو التدهور. استبدل أي أجزاء متآكلة أو تالفة بمكونات استبدال Norgren أصلية للحفاظ على سلامة المنتج وتغطية الضمان.إذا كانت المساعدة الفنية مطلوبة، توفر Norgren خدمات دعم شاملة، بما في ذلك إرشادات استكشاف الأخطاء وإصلاحها، وخدمات الإصلاح، وتدريب المنتج. يضمن استخدام مراكز الخدمة المعتمدة وموارد الدعم أن صمام الملف اللولبي الخاص بك يعمل بكفاءة ويلبي متطلبات تطبيقك.التعبئة والشحن:يتم تعبئة صمام الملف اللولبي Norgren بعناية لضمان أقصى حماية أثناء النقل. يتم ختم كل صمام بشكل فردي في عبوات مقاومة للكهرباء الساكنة ومقاومة للرطوبة لمنع التلف والتآكل. ثم يتم وضع المنتج في صندوق قوي ومخصص مع مواد توسيد كافية لامتصاص الصدمات والاهتزازات.
