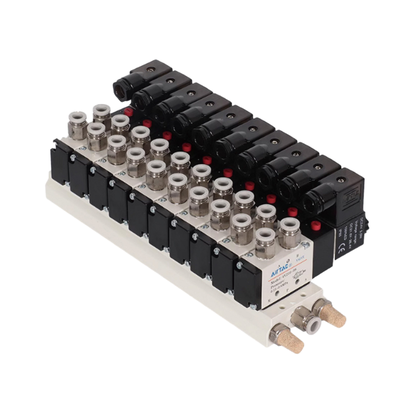

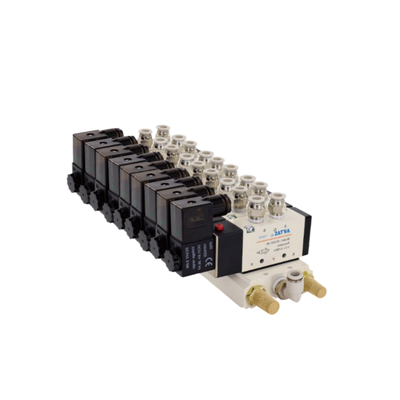

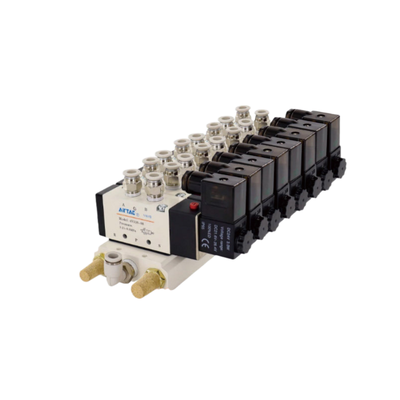

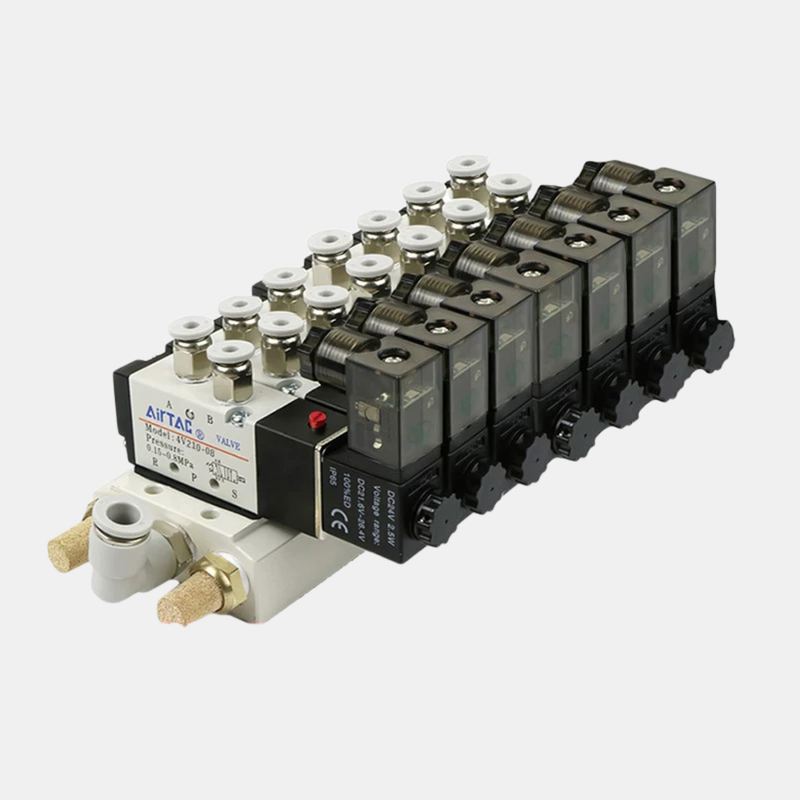

تجميعة صمام الملف اللولبي للتحكم الاتجاهي Airtac 4V210-08 من 7 إلى 10 محطات مجمعة مسار تدفق قصير تسرب هواء منخفض لنظام التحكم الهوائي متعدد القنوات

وصف المنتج:

تتكون سلسلة 4V من مجموعة متنوعة من صمامات الملف اللولبي الهوائية ذات التشغيل التجريبي 5/2، بالإضافة إلى ملفات استبدال فردية وأطقم مشعبات مجمعة مسبقًا متعددة المحطات. تم تصميم هذه المكونات خصيصًا لضمان التحكم الاتجاهي الموثوق به للهواء المضغوط داخل أنظمة الأتمتة الصناعية. تشمل السلسلة أحجام منافذ الصمامات التي تتراوح من M5 و 1/8 بوصة حتى 1/2 بوصة، مع مساحات مقطعية فعالة تتراوح بين 12 مم² و 50 مم². بالإضافة إلى ذلك، تتراوح معاملات التدفق (Cv) من 0.56 إلى 2.80، مما يسمح للصمامات بملاءمة أبعاد المشغلات المختلفة ومتطلبات السرعة.

تُقدم الصمامات في تكوينات متعددة: وحدات كاملة أحادية أو مزدوجة الملف اللولبي، أجسام صمامات فقط للتكامل في المشعبات أو كبدائل، وملفات استبدال منفصلة AC220V أو DC24V لتسهيل الصيانة الميدانية. تأتي أطقم المشعبات متعددة المحطات مرتبة مسبقًا مع 2 إلى 10 محطات متوافقة مع طرازي 4V210-08 و 4V110-06. تتوفر أيضًا أطقم مخصصة لسلسلة 4V310-08 و 4V310-10. بفضل تصميم المشعب المتكامل، يتم دمج عدة صمامات على قاعدة واحدة قوية، مما يبسط التركيب ويحافظ على المساحة داخل خزانات التحكم المدمجة. علاوة على ذلك، تقلل منافذ الإمداد والعادم المركزية من الحاجة إلى التركيبات الخارجية وتقلل من نقاط التسرب المحتملة مقارنة بأنابيب الصمامات الفردية. يسمح الأسلاك المستقلة لكل محطة أيضًا بخلط جهود التيار المتردد والتيار المستمر على كتلة مشعب واحدة، مما يعزز المرونة للأنظمة التي تجمع بين وحدات تحكم PLC ومحطات الأمان اليدوية.

أجسام الصمامات مصنوعة من سبائك الألومنيوم وتتضمن هيكل عمود انزلاقي يوفر إغلاقًا ممتازًا وتشغيلًا سريع الاستجابة. يتم تشطيب التجويف الداخلي بدقة لتقليل الاحتكاك، مما يؤدي إلى ضغط بدء منخفض وعمر خدمة ممتد. لا تتطلب هذه الصمامات تشحيمًا بالزيت؛ ومع ذلك، إذا تم استخدام هواء مزلق، فيجب توفيره باستمرار باستخدام ISO VG32 أو زيت تشحيم مكافئ. يتم تضمين ميزة تجاوز يدوي كمعيار، مما يسمح بالتركيب واستكشاف الأخطاء وإصلاحها بدون طاقة كهربائية. تتمتع الملفات بتصنيف IP65 مع استهلاك طاقة يبلغ حوالي 3 فولت أمبير لإصدارات التيار المتردد أو 3 واط لمتغيرات التيار المستمر.

تشمل مواصفات التشغيل نطاق ضغط قياسي من 0.15 إلى 0.8 ميجا باسكال (21 إلى 114 رطل لكل بوصة مربعة) وتصنيف ضغط اختبار يبلغ 1.2 ميجا باسكال (175 رطل لكل بوصة مربعة). هذه الصمامات مناسبة للبيئات ذات درجات الحرارة التي تتراوح من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعلها قابلة للتكيف مع مجموعة واسعة من التطبيقات الصناعية.

الميزات:

تتراوح أحجام المنافذ المتاحة من M5 و 1/8 بوصة حتى 1/2 بوصة. تستوعب هذه المجموعة نماذج مختلفة بما في ذلك 4V110-M5، 4V110-06، 4V210-06، 4V210-08، 4V310-08، 4V310-10، و 4V410-15، مما يوفر المرونة لتناسب احتياجات التطبيقات المختلفة.

تم تصميم هذه الصمامات بآلية تحكم اتجاهي ذات تشغيل تجريبي 5/2، مما يضمن أداء تبديل موثوق به خصيصًا للأسطوانات مزدوجة الفعل والمشغلات الهوائية. تعزز هذه الميزة دقة التشغيل وكفاءته.

يمكن للعملاء الاختيار بين خيارات الملف اللولبي الأحادي والمزدوج. تتضمن نماذج الملف اللولبي المزدوج وظيفة ذاكرة تحتفظ بموضع الصمام، مما يعزز موثوقية التحكم أثناء التشغيل.

لأغراض تكامل النظام أو الاستبدال، يتوفر خيار جسم الصمام فقط. هذا مثالي عندما تكون الملفات والأسلاك مثبتة بالفعل، مما يسمح بالتكامل السلس للمشعب دون الحاجة إلى مكونات إضافية.

تُقدم ملفات استبدال فردية في كلا الإصدارين AC220V و DC24V. تسمح هذه الملفات بالخدمة الميدانية السهلة عن طريق تمكين استبدال الملف دون الحاجة إلى تغيير مجموعة الصمام بأكملها، مما يقلل من وقت التوقف عن العمل وتكاليف الصيانة.

تأتي أطقم المشعبات متعددة المحطات مجمعة مسبقًا في تكوينات تتراوح من 2 إلى 10 محطات لطرازات مثل 4V210-08 و 4V110-06. تتوفر أطقم إضافية لطرازات 4V310-08 و 4V310-10، وكلها مصممة لتقليل مساحة التركيب ووقت التجميع.

تدمج قاعدة المشعب المتكاملة صمامات متعددة على قاعدة واحدة قوية تتميز بمنافذ إمداد وعادم مركزية. يبسط هذا التصميم إعداد النظام ويحسن المتانة الإجمالية.

تتمثل إحدى الميزات البارزة في القدرة على مزج الجهود على مشعب واحد. يمكن توصيل كل محطة بشكل مستقل، مما يسمح بدمج جهود التيار المتردد والتيار المستمر داخل كتلة مشعب مدمجة، مما يعزز التنوع.

مصنوعة من سبائك الألومنيوم، أجسام الصمامات خفيفة الوزن ومتينة، مما يجعلها مناسبة للبيئات الصناعية المتطلبة. يساعد اختيار المواد هذا على تقليل الوزن الإجمالي للنظام مع الحفاظ على القوة.

يضمن هيكل العمود الانزلاقي إغلاقًا ممتازًا واستجابة حساسة مع احتكاك منخفض. ينتج عن ذلك تشغيل سلس وتحسين طول عمر مكونات الصمام.

تعمل الصمامات دون الحاجة إلى تشحيم، مما يبسط الصيانة ويزيل خطر تلوث الضباب الزيتي - وهو اعتبار مهم في تطبيقات معالجة الأغذية والتجميع الإلكتروني.

يتم تضمين تجاوز يدوي كميزة قياسية، مما يسمح بالتركيب السهل واستكشاف الأخطاء وإصلاحها والتشغيل في حالات الطوارئ عند الحاجة.

الملفات محمية بمعايير IP65، مما يجعلها مقاومة للغبار ومقاومة لرذاذ الماء، مما يجعل الصمامات مناسبة للاستخدام في الظروف البيئية الصعبة.

تعمل هذه الصمامات بكفاءة ضمن نطاق ضغط من 0.15 إلى 0.8 ميجا باسكال، وهي مناسبة لمجموعة واسعة من الأنظمة الهوائية الصناعية، بينما يُصنف ضغط الاختبار عند 1.2 ميجا باسكال لتوفير هامش أمان لزيادات الضغط.

تم تصميمها لتعمل بشكل موثوق عبر نطاق درجة حرارة واسع من -20 درجة مئوية إلى +70 درجة مئوية، مما يستوعب الظروف المحيطة الصناعية القياسية.

المعلمات الفنية:

التطبيقات:

يتم استخدام وظيفة 5/2 لعمليات التمدد والانكماش للمشغلات الهوائية، مما يوفر تحكمًا دقيقًا في الأسطوانات مزدوجة الفعل. يضمن هذا الإعداد تشغيلًا موثوقًا وفعالًا مناسبًا لمختلف التطبيقات الصناعية.

تقوم لوحات أتمتة الأسطوانات المتعددة المجهزة بأطقم المشعبات بمركزة إمداد الهواء والأسلاك. يدعم هذا التصميم خزانات التحكم المدمجة التي يمكن أن تستوعب ما يصل إلى 10 محطات صمامات، مما يبسط تكامل النظام والصيانة.

يمكن لمشعب واحد استيعاب محطات صمامات تعمل بالتيار المستمر 24 فولت من PLC ومحطات أمان يدوية تعمل بالتيار المتردد 220 فولت. يبسط هذا التنوع التركيب ويسمح بتكوينات نظام تحكم متعددة الاستخدامات.

يلعب التحكم الاتجاهي دورًا حاسمًا في آلات التصنيع والتجميع والتعبئة. تتيح حلول التحكم هذه عمليات أتمتة فعالة عبر مختلف القطاعات الصناعية.

تعتبر أنظمة التحكم ضرورية لإدارة المشابك والمقابض والمشغلات الموضعية في عمليات مناولة المواد، مما يضمن حركة دقيقة وموثوقة للمكونات والمنتجات.

يمنع وضع التشغيل الخالي من التشحيم تلوث الزيت على خطوط الإنتاج، مما يجعل أنظمة التحكم هذه مثالية للبيئات الحساسة مثل معالجة الأغذية وتجميع الإلكترونيات.

يتم تبسيط الصيانة مع الخيارات التي تسمح باستبدال الملفات وأجسام الصمامات بشكل فردي. يتجنب نهج الإصلاح المستهدف هذا الحاجة إلى استبدال مجموعة المشعب بأكملها، مما يقلل من وقت التوقف عن العمل والتكاليف.

التخصيص:

يقدم صمام AirTac 4V210-08 الهوائي لدينا خدمات تخصيص ممتازة لتلبية متطلباتك الخاصة. كصمام ملف لولبي NAMUR عالي الجودة مصنع في الصين، يأتي مع شهادة CE تضمن أداءً موثوقًا وسلامة.

يتميز صمام التحكم الاتجاهي ذو التشغيل التجريبي 5/2 بجسم متين من سبائك الألومنيوم ومادة ختم NBR قياسية، مصمم للاستخدام مع الهواء المفلتر إلى 40 ميكرومتر. يوفر الصمام وقت استجابة سريع يبلغ ≤0.03 ثانية، مما يجعله مثاليًا لأنظمة التحكم الهوائية الدقيقة.

نحن نقدم خيارات تخصيص بما في ذلك التعبئة في علب وشروط دفع مرنة مثل T/T، Western Union، و Paypal. مع الحد الأدنى لكمية الطلب البالغة قطعة واحدة فقط وقدرة توريد تبلغ 5000 قطعة شهريًا، يمكننا تلبية الطلبات الصغيرة والكبيرة بكفاءة.

وقت التسليم سريع، يتراوح من 1 إلى 7 أيام عمل بعد الدفع، مما يضمن وصول صمام الملف اللولبي الهوائي G1/4 الخاص بك على الفور. السعر قابل للتفاوض بناءً على حجم الطلب واحتياجات التخصيص المحددة، مما يسمح لك بالحصول على أفضل قيمة لاستثمارك.

اختر خدمات تخصيص منتجاتنا لصمام AirTac 4V210-08 الهوائي للاستفادة من الحلول المخصصة التي تعزز أداء وموثوقية نظامك الهوائي.

الدعم والخدمات:

تم تصميم منتجنا من صمامات الملفات اللولبية الهوائية لتوفير تحكم موثوق وفعال للأنظمة الهوائية. للحصول على الدعم الفني، يرجى الرجوع إلى دليل المنتج لتعليمات التركيب والتشغيل واستكشاف الأخطاء وإصلاحها. تأكد من تركيب الصمام وفقًا لاتجاه التدفق المحدد والتصنيفات الكهربائية لتجنب التلف وضمان الأداء الأمثل.

إذا واجهت أي مشاكل مع المنتج، تحقق من التوصيلات الكهربائية، جهد الإمداد، ومستويات ضغط الهواء وفقًا للمواصفات. يوصى بالصيانة الدورية، بما في ذلك تنظيف مكونات الصمام والتحقق من تسرب الهواء، للحفاظ على الأداء السليم.

نحن نقدم مجموعة شاملة من الخدمات بما في ذلك استشارات المنتج، والمساعدة في التركيب، ودعم استكشاف الأخطاء وإصلاحها لمساعدتك على زيادة أداء صمام الملف اللولبي الهوائي الخاص بك. تتوفر أيضًا قطع الغيار والترقيات لتمديد عمر معداتك.

للحصول على الوثائق الفنية، وتحديثات البرامج، والأسئلة الشائعة، يرجى زيارة بوابة الدعم عبر الإنترنت الخاصة بنا. فريق الخبراء لدينا ملتزم بتقديم حلول سريعة وفعالة لضمان تشغيل أنظمتك الهوائية بسلاسة وكفاءة.
