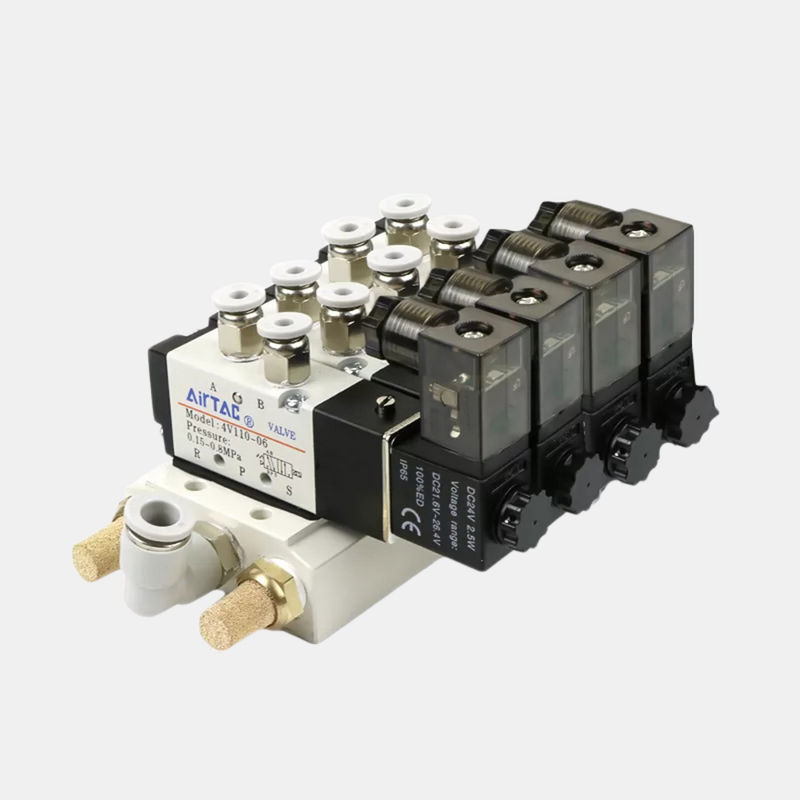

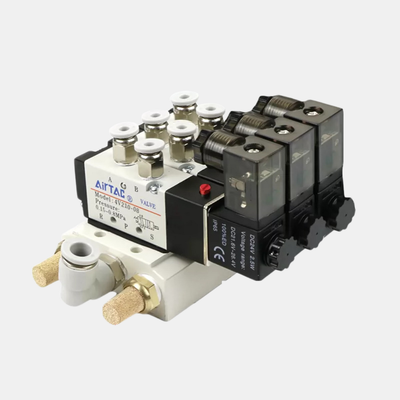

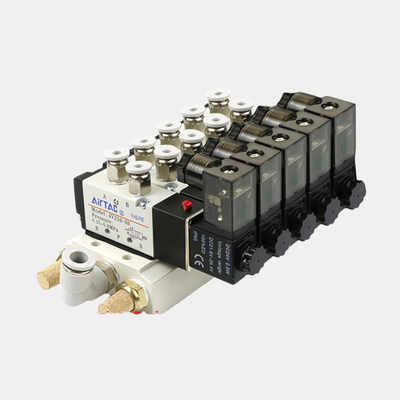

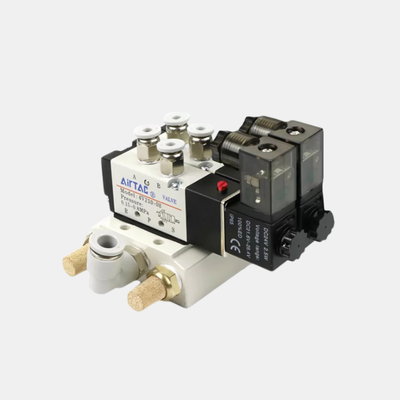

مجموعة مشعب صمام الملف اللولبي Airtac 4V310-08 متعدد المحطات 2 / 3 / 4 / 5 / 6 موضع مجموعة صمامات مدمجة للدائرة الهوائية متعددة القنوات

وصف المنتج:

توفر سلسلة 4V مجموعة متنوعة من صمامات الملف اللولبي الهوائية ذات التشغيل التجريبي 5/2، بما في ذلك ملفات الاستبدال الفردية ومجموعات المشعب متعددة المحطات المجمعة مسبقًا. تم تصميم هذه المنتجات بدقة لضمان التحكم الاتجاهي الموثوق به للهواء المضغوط داخل أنظمة الأتمتة الصناعية. تدعم السلسلة مجموعة من أحجام المنافذ من M5 و 1/8 بوصة حتى 1/2 بوصة، مع مساحات مقطعية فعالة تتوسع من 12 مم² إلى 50 مم². بالإضافة إلى ذلك، تتراوح معاملات التدفق (Cv) من 0.56 إلى 2.80، لتلبية أبعاد المشغلات المختلفة ومتطلبات السرعة.

تتوفر الصمامات في هذه السلسلة كوحدات كاملة أحادية أو مزدوجة الملف اللولبي، وأجسام صمامات مخصصة للتكامل أو الاستبدال في المشعبات، وملفات استبدال فردية متوافقة مع مصادر الطاقة AC220V أو DC24V، وهي مثالية للصيانة في الموقع. تأتي مجموعات المشعبات متعددة المحطات مجمعة مسبقًا مع 2 إلى 10 محطات لطرازات 4V210-08 و 4V110-06. توجد أيضًا مجموعات متخصصة لطرازات 4V310-08 و 4V310-10. يبسط تصميم المشعب المتكامل هذا عملية التثبيت عن طريق تجميع صمامات متعددة على قاعدة قوية واحدة، مما يوفر مساحة قيمة في خزانات التحكم المدمجة. كما يتميز بمنافذ إمداد وعادم مركزية، مما يقلل من الحاجة إلى التركيبات الخارجية ويقلل من التسرب المحتمل مقارنة بأنابيب الصمامات المنفصلة. علاوة على ذلك، يسمح تصميم الأسلاك المستقل للمحطات بدمج جهود التيار المتردد والتيار المستمر داخل كتلة مشعب واحدة، مما يوفر مرونة كبيرة للأنظمة التي تدمج وحدات تحكم PLC جنبًا إلى جنب مع محطات السلامة اليدوية.

مصنوع من سبائك الألومنيوم المتينة، يستخدم جسم الصمام هيكل عمود انزلاقي يضمن إغلاقًا محكمًا وتشغيلًا سريع الاستجابة. يتم تشكيل التجويف الداخلي بدقة لتقليل مستويات الاحتكاك، مما يؤدي إلى ضغط بدء منخفض ويطيل عمر خدمة الصمام. تجدر الإشارة إلى أن هذه الصمامات لا تتطلب تشحيمًا بالزيت؛ ومع ذلك، إذا تم استخدام هواء مشحم، فيجب توفيره بشكل مستمر (يوصى باستخدام ISO VG32 أو مادة تشحيم مكافئة). ميزة تجاوز التشغيل اليدوي قياسية، مما يسهل التركيب والاختبار دون الحاجة إلى طاقة كهربائية. تم تصنيف الملفات عند IP65 للحماية ولها استهلاك طاقة حوالي 3 VA للإصدارات المترددة أو 3 واط للإصدارات المستمرة، اعتمادًا على الطراز.

يتراوح نطاق ضغط التشغيل القياسي لصمامات سلسلة 4V من 0.15 إلى 0.8 ميجا باسكال (21 إلى 114 رطل لكل بوصة مربعة)، مع أقصى ضغط اختبار يبلغ 1.2 ميجا باسكال (175 رطل لكل بوصة مربعة). تم تصميم هذه الصمامات أيضًا للعمل بشكل موثوق ضمن نطاق درجة حرارة من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعلها مناسبة لمجموعة واسعة من البيئات الصناعية.

الميزات:

تتراوح خيارات حجم المنفذ من M5 و 1/8 بوصة حتى 1/2 بوصة، وتستوعب مجموعة متنوعة من الطرازات بما في ذلك سلسلة 4V110-M5، 4V110-06، 4V210-06، 4V210-08، 4V310-08، 4V310-10، و 4V410-15. يضمن هذا النطاق التوافق عبر تطبيقات متعددة.

مصمم كصمام تحكم اتجاهي ذو تشغيل تجريبي 5/2، ويوفر قدرات تبديل موثوقة مصممة خصيصًا للأسطوانات مزدوجة الفعل والمشغلات الهوائية. يمكن للمستخدمين الاختيار بين تكوينات الملف اللولبي المفردة والمزدوجة، حيث تتميز الإصدارات ذات الملف اللولبي المزدوج بوظيفة ذاكرة للحفاظ على وضعية التثبيت.

لخيارات تثبيت أكثر مرونة، يتوفر إصدار جسم الصمام فقط، وهو مثالي للتكامل في المشعبات أو سيناريوهات الاستبدال حيث تكون الملفات والأسلاك موجودة مسبقًا. بالإضافة إلى ذلك، يتم تقديم ملفات استبدال فردية بجهد AC220V و DC24V لخدمة ميدانية مريحة دون الحاجة إلى استبدال مجموعة الصمام بأكملها.

تأتي مجموعات المشعبات متعددة المحطات مجمعة مسبقًا في تكوينات تتراوح من 2 إلى 10 محطات، مصممة خصيصًا لطرازات مثل 4V210-08 و 4V110-06، مع مجموعات إضافية تدعم طرازات 4V310-08 و 4V310-10. تساعد هذه المجموعات في تقليل مساحة التثبيت وتقصير وقت التجميع بشكل كبير.

تعمل قاعدة المشعب المتكاملة على تبسيط الإعداد بشكل أكبر عن طريق تجميع صمامات متعددة على قاعدة واحدة قوية، والتي تتميز بمنافذ إمداد وعادم مركزية. يسمح الأسلاك المستقل لكل محطة بدمج الجهد على كتلة مشعب مدمجة واحدة، مما يسمح بتعايش جهود التيار المتردد والتيار المستمر بكفاءة.

مصنوع من سبائك الألومنيوم المتينة، جسم الصمام خفيف الوزن ولكنه قوي، ومناسب للبيئات الصناعية المتطلبة. يضمن هيكل العمود الانزلاقي إغلاقًا ممتازًا واستجابة حساسة للغاية مع الحد الأدنى من الاحتكاك.

يعمل الصمام بدون تشحيم، مما يبسط إجراءات الصيانة ويمنع تلوث رذاذ الزيت، وهو أمر بالغ الأهمية في بيئات تجميع الأغذية أو الإلكترونيات. يتم تضمين تجاوز يدوي كميزة قياسية للمساعدة في عمليات التثبيت والتصحيح والطوارئ.

الملفات محمية بمعايير IP65، مما يجعلها مقاومة للغبار ومقاومة لرذاذ الماء، مما يضمن أداءً موثوقًا به في الظروف القاسية. يمتد نطاق ضغط التشغيل من 0.15 إلى 0.8 ميجا باسكال، وهو مناسب لمجموعة واسعة من الأنظمة الهوائية الصناعية، بينما يوفر تصنيف ضغط الاختبار البالغ 1.2 ميجا باسكال هامشًا آمنًا ضد زيادات الضغط.

أخيرًا، تم تصميم الصمام للعمل بكفاءة ضمن نطاق درجة حرارة واسع من -20 درجة مئوية إلى +70 درجة مئوية، مما يلبي متطلبات درجة حرارة البيئة الصناعية النموذجية.

المعلمات الفنية:

التطبيقات:

التخصيص:

تقدم AirTac حلول صمامات الملفات اللولبية الهوائية المخصصة G1/4 برقم الطراز 4V210-08، المصممة لتلبية احتياجات التطبيقات المتنوعة. تم تصنيع هذا الصمام الهوائي في الصين وحاصل على شهادة CE، ويضمن أداءً موثوقًا به وجودة عالية. نقدم حدًا أدنى لكمية الطلب يبلغ وحدة واحدة فقط، مع توفر الأسعار من خلال التفاوض لتناسب متطلبات مشروعك.

يتميز صمامنا الهوائي بنوع صمام تحكم اتجاهي ذو تشغيل تجريبي 5/2، مصنوع من مادة جسم سبائك الألومنيوم المتينة ومجهز بمادة ختم NBR قياسية. تم تحسينه للاستخدام مع الهواء المفلتر حتى 40 ميكرومتر، مما يضمن تشغيلًا فعالًا وطويل الأمد.

يمكن للعملاء الاختيار من بين خيارات جهد الملفات المتعددة بما في ذلك DC24V و AC110V و AC220V لتناسب مواصفات نظامهم على أفضل وجه. يتم التعامل مع التعبئة والتغليف بأمان في علب كرتونية لضمان التسليم الآمن.

مع قدرة توريد قوية تبلغ 5000 قطعة شهريًا، نضمن التسليم الفوري في غضون 1-7 أيام عمل بعد الدفع. شروط الدفع مرنة، حيث نقبل T/T و Western Union و PayPal.

ثق في AirTac لاحتياجات صمامات الملفات اللولبية الهوائية G1/4 الخاصة بك، حيث تجمع بين الجودة والتخصيص والخدمة الممتازة لدعم تطبيقات الصمامات الهوائية الخاصة بك.

الدعم والخدمات:

تم تصميم منتج صمام الملف اللولبي الهوائي الخاص بنا لتقديم أداء موثوق وفعال في مختلف التطبيقات الصناعية. لضمان التشغيل الأمثل، نقدم دعمًا فنيًا وخدمات شاملة بما في ذلك إرشادات التثبيت، والمساعدة في استكشاف الأخطاء وإصلاحها، وتوصيات الصيانة.

للتثبيت، يرجى الرجوع إلى دليل المنتج لتأكيد التوصيلات الكهربائية والتركيبات الهوائية الصحيحة. يعد التثبيت الصحيح أمرًا بالغ الأهمية لتجنب مشاكل التشغيل وإطالة عمر الصمام.

إذا واجهت أي مشاكل تشغيلية، يمكن لفريق الدعم الفني لدينا المساعدة في التشخيص لتحديد المشكلات مثل أعطال الملفات، أو تسرب الهواء، أو الأعطال الكهربائية. نوصي بالفحص والتنظيف المنتظم لمنع التلوث وضمان وظيفة الصمام السلسة.

نحن نقدم أيضًا خدمات الإصلاح وقطع الغيار لتقليل وقت التوقف عن العمل والحفاظ على كفاءة نظامك. يمكن لخبرائنا تقديم المشورة بشأن اختيار الصمام والتخصيص لتلبية متطلبات التطبيق المحددة.

من خلال الاستفادة من الدعم الفني والخدمات التي نقدمها، يمكنك زيادة أداء ومتانة صمام الملف اللولبي الهوائي الخاص بك، مما يضمن تشغيلًا ثابتًا وموثوقًا به في أنظمتك الهوائية.
