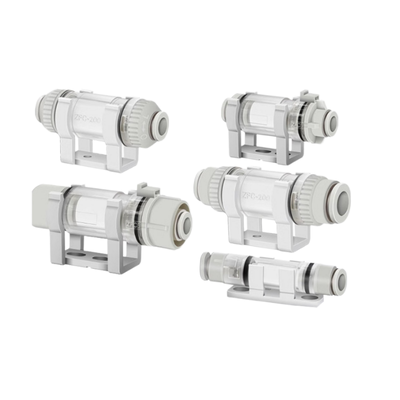

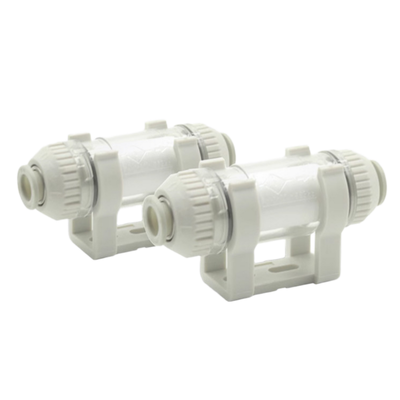

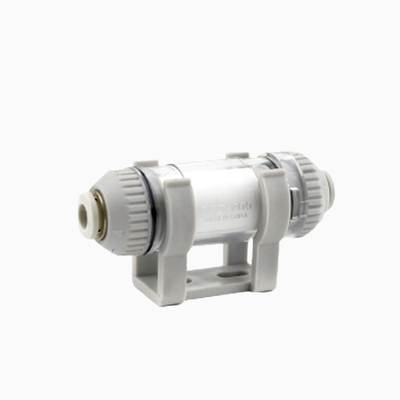

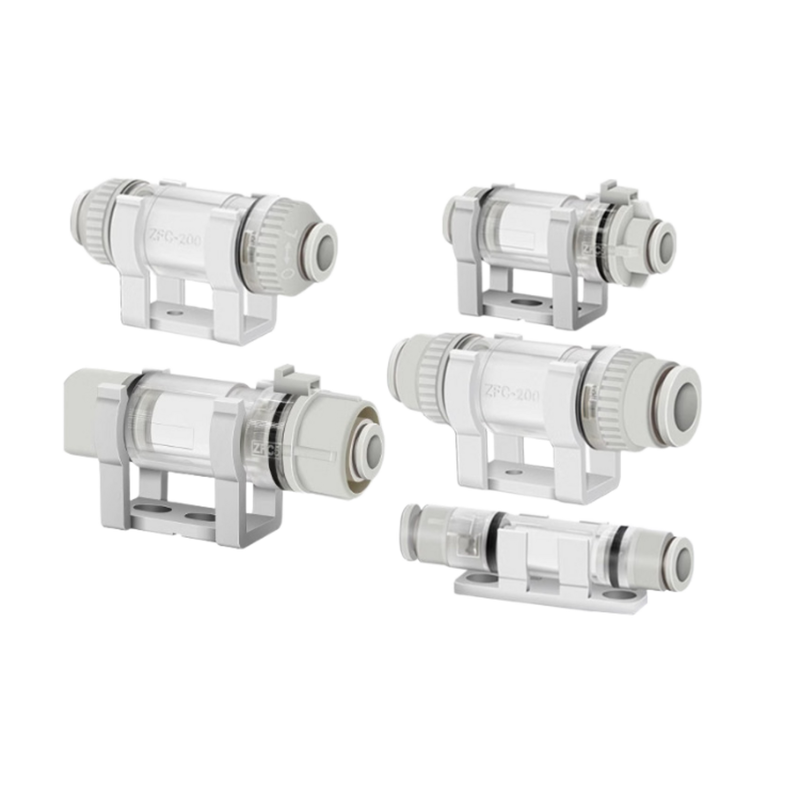

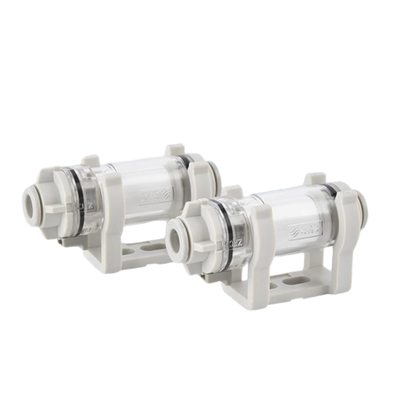

فلتر شفط هوائي SMC ZFC200-08B موصل دفع بلمسة واحدة نطاق تشغيل 100kPa-1.0MPa استبدال عنصر خالٍ من الأدوات لدارة تفريغ روبوتية لالتقاط ووضع

وصف المنتج:

تتكون سلسلة ZFC من مرشحات شفط هواء مدمجة مدمجة مصممة خصيصًا لحماية معدات التفريغ من الغبار والجسيمات والملوثات الأخرى. يمكن أن تؤدي هذه المواد غير المرغوب فيها إلى مشاكل تشغيلية داخل دوائر التفريغ الهوائية. من خلال التثبيت مباشرة في خط الشفط بين مولد التفريغ وكوب الشفط، تمنع المرشحات بشكل فعال دخول الحطام إلى المكونات الحيوية مثل مضخات التفريغ، والمقذوفات، والصمامات. يساعد هذا الحماية على إطالة العمر التشغيلي للأجزاء الهامة للتفريغ.

واحدة من الميزات البارزة لسلسلة ZFC هي قدرتها على الضغط المزدوج. يمكن لوحدة ترشيح واحدة التعامل مع ضغوط التفريغ المنخفضة حتى -100 كيلو باسكال والضغوط الإيجابية حتى 1.0 ميجا باسكال. هذه الوظيفة المزدوجة تجعل المرشحات مثالية للأنظمة التي تجمع بين عمليات التفريغ والنفخ، مما يلغي الحاجة إلى وحدات ترشيح منفصلة. بالإضافة إلى ذلك، تسمح التركيبات ذات اللمسة الواحدة بالاتصال أو الفصل السريع للأنابيب بدون أدوات، بينما يمكن استبدال عنصر الترشيح من نوع الخرطوشة بسهولة عن طريق فتح الغطاء بلمسة واحدة، حتى عندما يظل المرشح متصلاً بالأنابيب.

تستوعب سلسلة ZFC مجموعة من أحجام المنافذ، من 4 مم إلى 12 مم بالقياسات المترية، ومن 5/32 بوصة إلى 3/8 بوصة بالقياسات الإمبراطورية. تتراوح معدلات التدفق الموصى بها بين 10 لتر/دقيقة و 100 لتر/دقيقة (ANR) في ظروف التفريغ. تشمل خيارات الترشيح عناصر 5 ميكرومتر و 10 ميكرومتر، مع توفير الإصدار القياسي 10 ميكرومتر كفاءة ترشيح تبلغ حوالي 95٪. الغلاف الشفاف مصنوع من النايلون الشفاف الخاص، مع توفر البولي كربونات كمادة قياسية في بعض المتغيرات. يسمح هذا التصميم للمستخدمين بمراقبة عنصر الترشيح بصريًا للتلوث. علاوة على ذلك، فإن الموديلات التي تحمل اللاحقة B مزودة بقوس تثبيت لتركيب آمن على الألواح أو الآلات.

الميزات:

هذا المنتج مصمم ليكون متوافقًا مع كل من الضغوط الإيجابية المزدوجة وضغوط التفريغ، ويتعامل بفعالية مع مستويات التفريغ المنخفضة حتى -100 كيلو باسكال والضغوط الإيجابية حتى 1.0 ميجا باسكال ضمن وحدة واحدة.

مزود بتركيبات بلمسة واحدة، يسمح بالاتصال والفصل السريع للأنابيب بدون أدوات، مما يبسط عمليات التركيب والصيانة.

يتيح العنصر من نوع الخرطوشة استبدالًا سريعًا بمجرد فتح الغطاء بلمسة واحدة. لا تتطلب هذه العملية أي أدوات ويمكن إجراؤها حتى أثناء توصيل الوحدة بالأنابيب.

تضمن آلية القفل المدمجة بقاء المكونات آمنة وعدم تشتتها إذا أصبحت مفكوكة أثناء تشغيل الضغط الإيجابي.

يتميز بغلاف شفاف مصنوع من النايلون الشفاف الخاص أو البولي كربونات، يمكن للمستخدمين إجراء فحوصات بصرية بسهولة للكشف عن أي تلوث للعنصر.

تشمل خيارات الترشيح عناصر 5 ميكرومتر أو 10 ميكرومتر، مع تحقيق العنصر القياسي 10 ميكرومتر معدل ترشيح فعال بنسبة 95٪.

تم تحقيق التصميم المدمج والخفيف الوزن من خلال بناء الراتنج المصبوب، مع نماذج سلسلة ZFC100 تزن 11.5 جرامًا فقط.

تأتي الموديلات ذات اللاحقة B مع قوس تثبيت متضمن، مما يضمن تركيبًا آمنًا في بيئات مختلفة.

نطاق منفذ واسع يستوعب أحجام الأنابيب من 4 إلى 12 مم للأنابيب المترية وكذلك من 5/32 بوصة إلى 3/8 بوصة للأنابيب الإمبراطورية، مما يوفر خيارات تطبيق متعددة الاستخدامات.

تتراوح معدلات التدفق من 10 إلى 100 لتر/دقيقة (ANR)، مما يجعل هذا المنتج مناسبًا لتطبيقات دوائر التفريغ الصغيرة والمتوسطة.

تشمل مواد الأنابيب المتوافقة النايلون، والنايلون الناعم، والبولي يوريثين، والبولي يوريثين الناعم، مما يدعم مجموعة متنوعة من الاحتياجات الصناعية.

يعمل المنتج بكفاءة ضمن نطاق درجة حرارة من 0 إلى 60 درجة مئوية، وهو مصمم لتجنب التجمد في الظروف النموذجية.

تختلف مقاومة ضغط التفاضل للعنصر حسب السلسلة، حيث تبلغ 0.15 ميجا باسكال لسلسلة ZFC10 و ZFC20، و 0.10 ميجا باسكال لسلسلة ZFC05.

المعلمات الفنية:

التطبيقات:

يلعب حماية كوب الشفط بالتفريغ دورًا حاسمًا في حماية أنظمة التفريغ عن طريق منع الغبار والجسيمات من دخول دائرة التفريغ. تساعد هذه الحماية على تجنب الأضرار المحتملة للمقذوفات أو المضخات، مما يضمن طول عمر وكفاءة المعدات.

في أنظمة الالتقاط والوضع، يعد الترشيح ضروريًا على الأيدي الروبوتية وخطوط شفط مناولة المواد. يضمن هذا الترشيح عدم تداخل الملوثات مع دقة وموثوقية العمليات الروبوتية.

تستفيد صناعة أشباه الموصلات والإلكترونيات بشكل كبير من حماية دوائر التفريغ. تتطلب التطبيقات مثل التقاط الرقائق، ومناولة العدسات البصرية، والتجميع الدقيق بيئات تفريغ نظيفة للحفاظ على معايير إنتاج عالية الجودة.

ضمن تجميع السيارات، يستخدم امتصاص التفريغ لنقل وتثبيت ألواح الهيكل والمكونات المختلفة. تعد حماية وترشيح التفريغ الفعالين أمرًا حيويًا للحفاظ على عمليات مناولة وتجميع سلسة.

تعتمد صناعات الأغذية والمعدات الطبية على ترشيح التفريغ أثناء التعبئة والتغليف والمعالجة وتجميع الأجهزة الطبية. يعد ضمان خلو دوائر التفريغ من التلوث أمرًا بالغ الأهمية لتلبية متطلبات النظافة والسلامة.

تستخدم آلات الطباعة احتجاز التفريغ وترشيح النقل للحفاظ على جودة طباعة دقيقة ومتسقة. تساعد حماية دائرة التفريغ المناسبة في منع فشل النظام ووقت التوقف عن العمل.

تشتمل معدات النقل الأوتوماتيكية على ترشيح لحماية مولدات التفريغ والصمامات داخل خطوط الإنتاج المؤتمتة. هذه الحماية هي المفتاح للحفاظ على تشغيل مستمر وفعال.

أخيرًا، تستخدم دوائر التفريغ والنفخ المدمجة مرشحًا واحدًا قادرًا على التعامل مع امتصاص التفريغ وإطلاق الضغط الإيجابي. يبسط هذا الترشيح المزدوج الوظائف تصميم النظام مع الحفاظ على حماية فعالة.

الدعم والخدمات:

شكرًا لاختيارك منتج كوب الشفط بالتفريغ الخاص بنا. لضمان الأداء الأمثل وطول العمر، يرجى اتباع الإرشادات أدناه للدعم الفني والخدمات.

التركيب: قبل التركيب، افحص كوب الشفط بحثًا عن أي تلف أو حطام مرئي. نظف السطح الذي سيتم تطبيق كوب الشفط عليه للتأكد من أنه أملس وجاف وخالٍ من الغبار أو الشحوم. التركيب الصحيح أمر بالغ الأهمية للشفط الفعال والتثبيت الآمن.

الاستخدام: تجنب تعريض كوب الشفط لدرجات حرارة قصوى أو مواد كيميائية قاسية لأنها يمكن أن تؤدي إلى تدهور المادة وتقليل قوة الشفط. استخدم كوب الشفط ضمن سعة التحميل المحددة لمنع التلف أو الفشل.

الصيانة: نظف كوب الشفط بانتظام بالماء والصابون المعتدل لإزالة الأوساخ والزيوت التي يمكن أن تعيق الشفط. افحص كوب الشفط بشكل دوري بحثًا عن علامات التآكل أو التلف، واستبدله إذا لزم الأمر للحفاظ على السلامة والفعالية.

استكشاف الأخطاء وإصلاحها: إذا فشل كوب الشفط في التثبيت، تحقق من نظافة السطح، وتأكد من أن السطح غير مسامي وأملس، وتأكد من أن كوب الشفط غير تالف أو مشوه. أعد تطبيق كوب الشفط بالضغط بقوة لإزالة فقاعات الهواء.

الضمان والإصلاح: يأتي كوب الشفط بالتفريغ الخاص بنا مع ضمان محدود ضد عيوب التصنيع. يرجى الرجوع إلى شروط الضمان للحصول على معلومات مفصلة. لخدمات الإصلاح أو الاستبدال، تأكد من التعامل مع المنتج وفقًا لإرشادات الضمان.

لمزيد من المساعدة، يرجى استشارة دليل المستخدم أو زيارة موقع الدعم الخاص بنا للأسئلة الشائعة والتعليمات التفصيلية.

التعبئة والشحن:

تغليف المنتج: يتم تعبئة كل كوب شفط بالتفريغ بعناية في صندوق قوي وواقي لمنع التلف أثناء النقل. يشمل التغليف غطاء بلاستيكي شفاف لعرض المنتج، بالإضافة إلى دليل تعليمات لسهولة التركيب والاستخدام. يتم وضع جميع المكونات بشكل آمن لتجنب الحركة وضمان وصولها في حالة مثالية.

الشحن: نقدم خيارات شحن موثوقة مع تتبع متاح لجميع الطلبات. يتم شحن أكواب الشفط بالتفريغ في صناديق خارجية متينة مع مواد توسيد كافية للحماية من الصدمات والتأثيرات. تتم معالجة الطلبات على الفور ويتم شحنها في غضون 1-2 يوم عمل. تتوفر خيارات الشحن السريع للتسليم العاجل.
