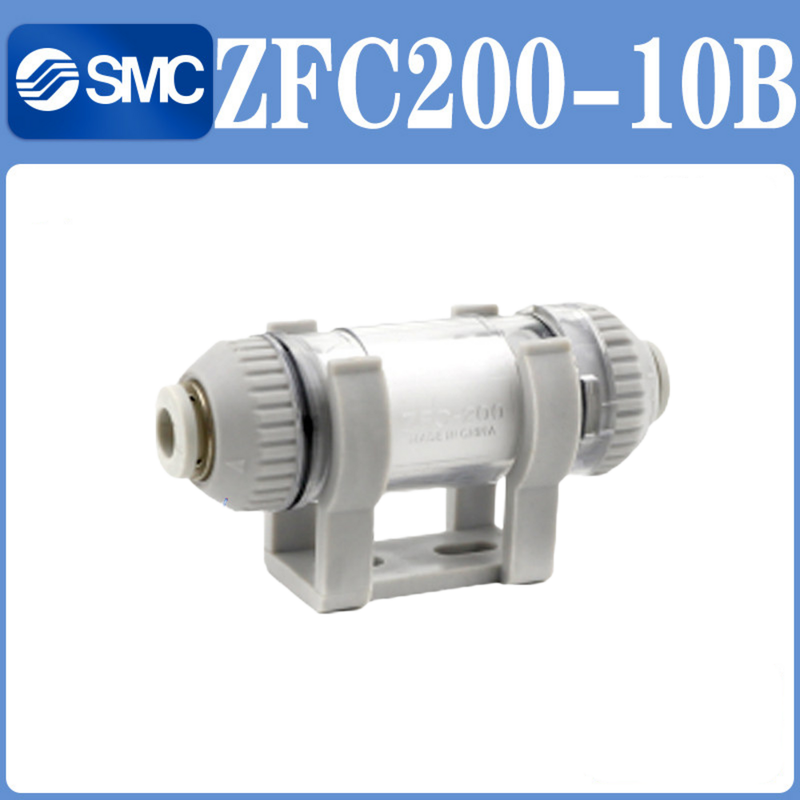

فلتر شفط الضغط السلبي SMC ZFC200-10B ذو منفذ مستقيم 0-60 درجة مئوية درجة حرارة محيطة أداء عالي الإنتاجية لمعدات التفريغ المساعدة بالروبوتات لالتقاط ووضع

وصف المنتج:

تتكون سلسلة ZFC من مرشحات شفط هواء مدمجة ومدمجة مصممة لحماية معدات التفريغ من الغبار والجزيئات والملوثات المختلفة. يمكن لهذه الشوائب أن تسبب مشاكل تشغيلية في دوائر التفريغ الهوائية. من خلال تركيبها مباشرة داخل خط الشفط، والموجودة بين مولد التفريغ وكوب الشفط، تمنع هذه المرشحات بكفاءة دخول الحطام إلى مضخات التفريغ، والمقذوفات، والصمامات. تساعد هذه الحماية على إطالة عمر المكونات الحيوية لنظام التفريغ.

إحدى الميزات البارزة لسلسلة ZFC هي قدرتها على الضغط المزدوج. يمكن لوحدة ترشيح واحدة إدارة كل من ضغوط التفريغ المنخفضة مثل -100 كيلو باسكال والضغوط الإيجابية حتى 1.0 ميجا باسكال بفعالية. هذه المرونة تجعل المرشح مثاليًا لدوائر التفريغ والنفخ المدمجة دون الحاجة إلى أجهزة ترشيح منفصلة. بالإضافة إلى ذلك، يسمح تضمين التركيبات بلمسة واحدة بالاتصال وفصل الأنابيب بسرعة ودون الحاجة إلى أدوات. يمكن استبدال عنصر الترشيح من نوع الخرطوشة بسهولة عن طريق فتح الغطاء بلمسة واحدة، حتى أثناء بقاء المرشح مثبتًا في نظام الأنابيب.

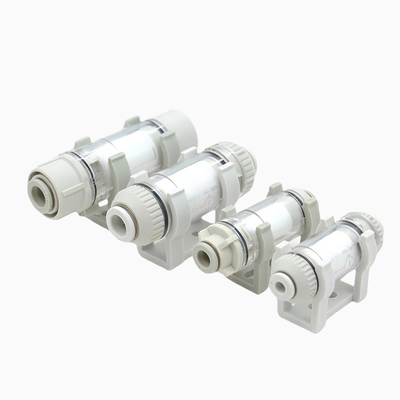

تدعم سلسلة ZFC أحجام المنافذ التي تتراوح من 4 مم إلى 12 مم بالوحدات المترية و 5/32 بوصة إلى 3/8 بوصة بالوحدات الإمبراطورية. تتراوح معدلات التدفق الموصى بها بين 10 لتر/دقيقة و 100 لتر/دقيقة (ANR) في ظروف التفريغ. تشمل خيارات الترشيح عناصر 5 ميكرومتر أو 10 ميكرومتر، مع توفير خرطوشة 10 ميكرومتر القياسية كفاءة ترشيح تبلغ 95٪. الغلاف الشفاف مصنوع من نايلون شفاف خاص، وبعض المتغيرات تأتي مع علبة بولي كربونات كمعيار، وكلاهما يسمح بفحص بصري سهل لعنصر الترشيح للتلوث. للتركيب الآمن على الألواح أو الآلات، توفر نماذج لاحقة B قوس تركيب مدمج.

الميزات:

توفر هذه الوحدة توافقًا مزدوجًا مع كل من الضغوط الإيجابية وضغوط التفريغ، وتتعامل بكفاءة مع مستويات التفريغ المنخفضة حتى -100 كيلو باسكال والضغوط الإيجابية حتى 1.0 ميجا باسكال. هذه المرونة تجعلها مناسبة لمجموعة واسعة من التطبيقات.

يتم تبسيط التركيب والصيانة من خلال تضمين التركيبات بلمسة واحدة، والتي تسمح بالاتصال وفصل الأنابيب بسرعة ودون الحاجة إلى أدوات. بالإضافة إلى ذلك، يمكن استبدال عنصر الترشيح من نوع الخرطوشة بسهولة عن طريق فتح الغطاء بلمسة واحدة، ولا يتطلب أدوات ويسمح بالاستبدال حتى أثناء توصيله بالأنابيب.

يتم تعزيز السلامة والراحة بواسطة آلية قفل مصممة لمنع تشتت المكونات إذا أصبحت مفكوكة أثناء عمليات الضغط الإيجابي. تسمح العلبة الشفافة، المصنوعة من نايلون شفاف خاص أو بولي كربونات، للمستخدمين بفحص العنصر بصريًا بحثًا عن أي تلوث دون تفكيك الوحدة.

يتم أيضًا ضمان كفاءة الترشيح، مع خيارات للترشيح 5 ميكرومتر أو 10 ميكرومتر. يحقق عنصر 10 ميكرومتر القياسي كفاءة ترشيح تبلغ 95٪. على الرغم من قدراتها، تظل الوحدة مدمجة وخفيفة الوزن بسبب هيكلها المصنوع من الراتنج المصبوب، حيث يزن طراز ZFC100 فقط 11.5 جرامًا.

للتركيب الآمن، تأتي نماذج النوع B مع قوس تركيب لاحق B. يدعم المنتج مجموعة واسعة من أحجام المنافذ، ويستوعب الأنابيب المترية من 4 مم إلى 12 مم، بالإضافة إلى الأنابيب الإمبراطورية من 5/32 بوصة إلى 3/8 بوصة.

تتراوح معدلات التدفق من 10 إلى 100 لتر في الدقيقة (ANR)، مما يجعل الوحدة مناسبة لدوائر التفريغ الصغيرة والمتوسطة. وهي متوافقة مع مواد الأنابيب المختلفة، بما في ذلك النايلون، والنايلون الناعم، والبولي يوريثين، والبولي يوريثين الناعم.

يتراوح نطاق درجة حرارة التشغيل من 0 إلى 60 درجة مئوية، مما يضمن أداءً موثوقًا به دون تجميد. فيما يتعلق بمتانة العنصر، فإن مقاومة فرق الضغط مصنفة عند 0.15 ميجا باسكال لسلسلة ZFC10 و ZFC20، و 0.10 ميجا باسكال لسلسلة ZFC05.

المعلمات الفنية:

التطبيقات:

يلعب حماية كوب الشفط بالتفريغ دورًا حاسمًا في منع تسرب الغبار والجزيئات إلى دائرة التفريغ. هذا الضمان ضروري لتجنب تلف المكونات الحساسة مثل المقذوفات والمضخات، مما يضمن بقاء النظام فعالًا وموثوقًا.

في أنظمة الالتقاط والوضع، يتم تطبيق الترشيح على أذرع الروبوت وخطوط شفط مناولة المواد. تساعد هذه العملية في الحفاظ على نظافة وسلامة نظام التفريغ، وهو أمر حيوي للمناولة الدقيقة والفعالة للمكونات.

تستفيد صناعات تصنيع أشباه الموصلات والإلكترونيات بشكل كبير من حماية دوائر التفريغ. هذا مهم بشكل خاص أثناء التقاط الرقائق، ومناولة العدسات البصرية، وعمليات التجميع الدقيقة، حيث يمكن حتى للتلوث المجهري أن يؤدي إلى عيوب.

تستخدم عمليات تجميع السيارات امتصاص التفريغ لنقل وتثبيت ألواح الهيكل والمكونات المختلفة. تضمن حماية دوائر التفريغ هذه التشغيل السلس والمتسق طوال خط التجميع.

في قطاعات المعدات الغذائية والطبية، يتم تطبيق ترشيح التفريغ أثناء التعبئة والتغليف والمعالجة وتجميع الأجهزة الطبية. يساعد هذا الترشيح في الحفاظ على معايير النظافة ومنع التلوث، وهو أمر بالغ الأهمية في هذه التطبيقات الحساسة.

تستخدم آلات الطباعة ترشيح التفريغ لوظائف التثبيت والنقل. يحمي الترشيح الفعال المعدات ويضمن التحكم الدقيق في عملية الطباعة.

تعتمد معدات النقل الأوتوماتيكية على مولدات التفريغ والصمامات للتشغيل في خطوط الإنتاج المؤتمتة. تحمي المرشحات هذه المكونات، مما يعزز المتانة والأداء.

بالنسبة للأنظمة التي تجمع بين دوائر التفريغ والنفخ، يمكن لمرشح واحد إدارة كل من امتصاص التفريغ وإطلاق الضغط الإيجابي. يبسط ترشيح الوظائف المزدوجة هذا التصميم مع الحفاظ على حماية فعالة عبر النظام.

الدعم والخدمات:

الدعم الفني للمنتج والخدمات لأكواب الشفط بالتفريغ

تم تصميم أكواب الشفط بالتفريغ لدينا لتوفير حلول إمساك موثوقة وفعالة لمجموعة واسعة من التطبيقات الصناعية. لضمان الأداء الأمثل وطول عمر أكواب الشفط الخاصة بك، يرجى اتباع الإرشادات أدناه:

التركيب والاستخدام:

- تأكد من أن السطح المراد إمساكه نظيف وناعم وخالٍ من الغبار أو الزيت أو الحطام.

- اختر حجم مادة كوب الشفط المناسب بناءً على متطلبات التطبيق ونوع السطح.

- تجنب استخدام أكواب الشفط على الأسطح المسامية أو ذات النسيج العالي لأن ذلك قد يقلل من فعالية الشفط.

- تحقق بانتظام من وجود أي تلف أو تشققات أو تآكل في أكواب الشفط واستبدلها إذا لزم الأمر.

الصيانة:

- نظف أكواب الشفط بشكل دوري بالصابون والماء المعتدل لإزالة الملوثات.

- تجنب التعرض للمذيبات أو المواد الكيميائية القاسية التي قد تؤدي إلى تدهور المادة.

- قم بتخزين أكواب الشفط في مكان بارد وجاف بعيدًا عن أشعة الشمس المباشرة عند عدم استخدامها.

استكشاف الأخطاء وإصلاحها:

- إذا فشلت أكواب الشفط في الإمساك بشكل صحيح، تحقق من أن السطح مناسب ونظيف.

- تحقق من وجود تسرب للهواء أو تلف في كوب الشفط أو نظام التفريغ.

- تأكد من أن ضغط التفريغ يلبي المواصفات المطلوبة لحجم كوب الشفط.

للحصول على مساعدة إضافية، يرجى الرجوع إلى دليل المنتج أو مواردنا الفنية عبر الإنترنت. فريق الدعم الفني لدينا متاح أيضًا للمساعدة في أي أسئلة أو مشاكل تتعلق بأداء وتطبيق أكواب الشفط بالتفريغ.

التعبئة والشحن:

تغليف المنتج: يتم تعبئة كل كوب شفط بالتفريغ بعناية في صندوق قوي ومدمج مصمم لحماية المنتج أثناء النقل. تتضمن العبوة حشوة رغوية واقية لمنع أي تلف والحفاظ على كوب الشفط آمنًا. بالإضافة إلى ذلك، يتميز الصندوق بملصقات واضحة تحتوي على تفاصيل المنتج وتعليمات الاستخدام وتحذيرات السلامة لضمان تجربة عملاء إيجابية.

الشحن: يتم شحن أكواب الشفط بالتفريغ الخاصة بنا باستخدام شركات نقل موثوقة مع خيارات تتبع متاحة لجميع الطلبات. نقدم طرق شحن متعددة لتلبية أوقات التسليم المختلفة، بما في ذلك الشحن القياسي والشحن السريع. يتم التعامل مع كل طرد بعناية لضمان وصول المنتج في حالة مثالية. بالنسبة للطلبات المجمعة، نقدم شحنًا على منصات نقالة لضمان أقصى قدر من الحماية والكفاءة.
