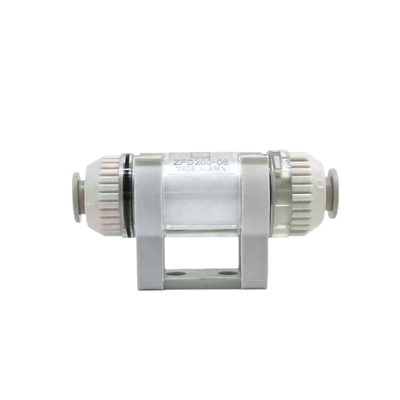

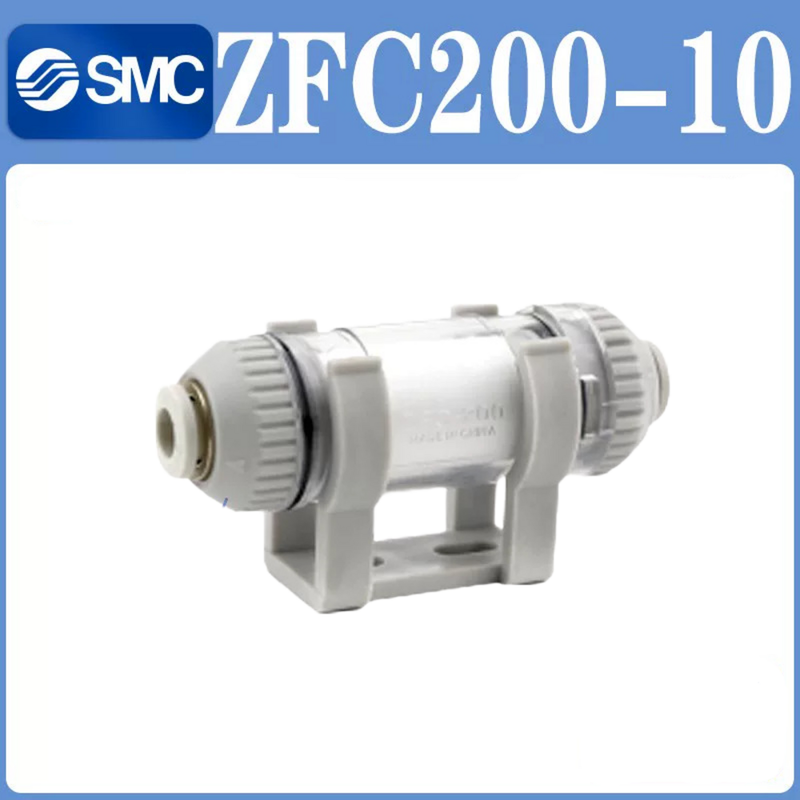

فلتر شفط مدمج SMC ZFC200-10 خفيف الوزن يحمي من تلف الحطام للصمامات اللولبية ومعدات مناولة المواد ذات الأكواب الشافطة الروبوتية

وصف المنتج:

تتكون سلسلة ZFC من مرشحات امتصاص الهواء المدمجة في الصف المصممة خصيصًا لحماية معدات الفراغ من الغبار والجسيمات وغيرها من الملوثات.هذه الشوائب يمكن أن تسبب مشاكل تشغيلية داخل دوائر الفراغ النيوماتيكية إذا لم يتم تصفيتها بشكل صحيحمن خلال تثبيتها مباشرة في خط الاستنشاق بين مولد الفراغ وكأس الاستنشاق ، فإن مرشحات ZFC تمنع بشكل فعال الدخول إلى المكونات الحيوية مثل مضخات الفراغ ،أجهزة الطرد، والصمامات، وبالتالي تعزيز حياتهم الخدمية.

واحدة من الميزات المتميزة لسلسلة ZFC هي وظيفتها الضغطية المزدوجة. كل وحدة قادرة على التعامل مع ضغوط فراغ منخفضة تصل إلى -100 كيلوبايت بالإضافة إلى الضغوط الإيجابية تصل إلى 1.0 مبا.هذا يجعل المرشحات متعددة الاستخدامات للغاية، مناسبة للتطبيقات التي تنطوي على دوائر مجتمعة للفراغ والنفخ دون الحاجة إلى وحدات مرشح منفصلة.كما يتضمن التصميم أجهزة توصيل بلمسة واحدة تسمح بالاتصال السريع والخالي من الأدوات وتقطيع الأنابيببالإضافة إلى ذلك، يمكن استبدال عنصر المرشح من نوع الكارتروج بسهولة عن طريق فتح الغطاء ببساطة بلمسة واحدة، حتى بينما يبقى المرشح متصلًا بالأنابيب.

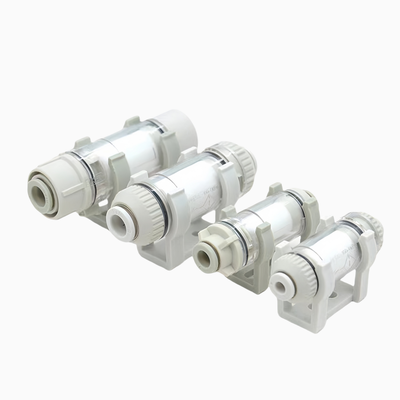

تقدم سلسلة ZFC مجموعة متنوعة من أحجام المنافذ تتراوح من ø4 مم إلى ø12 مم لخيارات مترية ، و ø5/32 "إلى ø3/8" للقياسات القائمة على البوصة.تتراوح معدلات التدفق الموصى بها من 10 لتر/دقيقة إلى 100 لتر/دقيقة (ANR) في ظل ظروف الفراغخيارات التصفية متوفرة في 5 ميكرومتر أو 10 ميكرومتر ، مع عنصر تصفية 10 ميكرومتر قياسي يوفر كفاءة تصفية تبلغ 95٪.الغلاف الشفاف مصنوع من مادة نايلون شفافة خاصة، مع بعض المتغيرات التي تتميز بالبوليكاربونات كمادة قياسية ، مما يسمح للمستخدمين بفحص العنصر بصرياً بحثاً عن علامات التلوث.يتم تزويد طرازات B-suffix بمؤشر تركيب لتركيب آمن على الألواح أو الآلات.

الخصائص:

يقدم هذا المنتج توافقًا مزدوجًا مع كل من بيئات الضغط الإيجابي والفراغ. يمكنه التعامل مع ضغوط الفراغ تصل إلى -100 kPa وكذلك الضغوط الإيجابية تصل إلى 1.0 MPa في وحدة واحدة.

وهي مجهزة بمكونات لمسة واحدة ، مما يسمح بالاتصال السريع والخالي من الأدوات وتفكيك الأنابيب ، مما يجعل التثبيت والصيانة بسيطة وفعالة.

يمكن استبدال عنصر نوع الخرطوشة بسرعة ببساطة عن طريق فتح الغطاء بلمسة واحدة.هذه العملية لا تتطلب أدوات ويمكن القيام بها في حين أن الوحدة لا تزال متصلة بنظام الأنابيب.

يتم دمج آلية قفل آمنة لمنع المكونات من الانتشار إذا تم تخفيفها أثناء التشغيل تحت ضغط إيجابي ، مما يعزز السلامة والموثوقية.

يحتوي على علبة شفافة مصنوعة من نايلون أو بوليكاربونات شفافة خاصة، والوحدة تمكن من فحص بصري سهل لتلوث العنصر دون تفكيك.

خيارات الترشيح تشمل عناصر 5 ميكروميتر و 10 ميكروميتر ، مع العنصر القياسي 10 ميكروميتر الذي يوفر كفاءة تصفية تبلغ 95٪ ، مما يضمن إزالة الجسيمات الفعالة.

تم تصميم الوحدة لتكون مضغوطة وخفيفة الوزن ، وتستخدم بنية الراتنج المصبوب. على سبيل المثال ، تزن سلسلة ZFC100 11.5 غرامًا فقط ، مما يجعلها مريحة لتنفيذ تطبيقات مختلفة.

تأتي النماذج ذات الحرف الاخير B مع دعامة تركيب مدمجة ، مما يوفر تثبيتًا آمنًا ومستقرًا.

ويدعم المنتج مجموعة واسعة من أحجام المنافذ، حيث يستوعب أنابيب مترية من ø4 إلى ø12 مم وكذلك أنابيب بوصة من ø5/32′′ إلى ø3/8′′.

معدلات التدفق مناسبة لدوائر الفراغ الصغيرة والمتوسطة ، تتراوح من 10 إلى 100 لتر في الدقيقة (ANR).

وتشمل مواد الأنابيب المتوافقة النيلون والنيلون الناعم والبوليوريثان والبوليوريثان الناعم ، مما يوفر المرونة اعتمادًا على احتياجات التطبيق.

نطاق درجة الحرارة التشغيلية من 0 إلى 60 درجة مئوية، مما يضمن أن الوحدة تعمل بفعالية دون خطر التجمد.

المقاومة الفرعية للضغط للعنصر تختلف حسب السلسلة: 0.15 MPa لسلسلة ZFC10 و ZFC20 ، و 0.10 MPa لسلسلة ZFC05 ، والحفاظ على المتانة تحت الضغط.

المعلمات التقنية:

التطبيقات:

حماية كوب الشفط الفراغ يلعب دورا حاسما في منع الغبار والجسيمات من دخول دائرة الفراغ.هذه الحماية ضرورية لتجنب تلف المكونات الحساسة مثل المخرجات أو المضخاتلضمان طول العمر والعمل الموثوق به من نظام الفراغ.

في أنظمة الاختيار والمكان، يتم تطبيق التصفية على وجه التحديد على اليدين الروبوتية وخطوط امتصاص المواد المعالجة.وهو أمر حيوي للتعامل الدقيق والفعال مع المكونات في العمليات الآلية.

تستفيد صناعة أشباه الموصلات والإلكترونيات بشكل كبير من حماية الدوائر الفراغية.ومهام التجميع الدقيق لحماية الأجزاء الحساسة والحفاظ على مستويات عالية من النظافة والأداء.

تستخدم عمليات تجميع السيارات امتصاص الفراغ لنقل اللائحة الجسمية ومكونات أخرى والاحتفاظ بها. يضمن تصفية الفراغ الفعالة عمليات التعامل والتجميع السلسة,تحسين الإنتاجية والجودة العامة.

في صناعات المواد الغذائية والمعدات الطبية ، تعد تصفية الفراغ أمرًا حاسمًا أثناء تعبئة الأجهزة الطبية ومعالجتها وتجميعها.هذا التصفية تساعد على حماية جودة المنتج والامتثال لمعايير النظافة من خلال منع التلوث في دوائر الفراغ.

تعتمد آلات الطباعة أيضًا على الاحتفاظ بالفراغ وتصفية النقل للحفاظ على جودة الطباعة المتسقة.حماية نظام الفراغ من الجسيمات يضمن التشغيل دون انقطاع والتعامل الدقيق مع المواد.

تستفيد معدات النقل التلقائي من تصفية الفراغ عن طريق حماية مولدات الفراغ والصمامات داخل خطوط الإنتاج الآلية.هذه الحماية تساهم في التشغيل السلس والموثوق به للمعدات.

بالنسبة للأنظمة التي تجمع بين دوائر الفراغ والنفخ ، فإن مرشحًا واحدًا قادر على التعامل مع امتصاص الفراغ وإطلاق الضغط الإيجابي.هذا التكامل يسهل الصيانة ويحسن كفاءة عملية التصفية في أنظمة فراغ معقدة.
