Name: SMC KQG2H04-00 SUS316 أدوات الأنابيب الهوائية 0-1mpa صناعة الأتمتة
Brand: YW DKE TRADING COMPANY
SKU: KQG2H04-00
Availability: InStock

منزل المنتجات أدوات الأنبوب النيوماتيكية

SMC KQG2H04-00 SUS316 أدوات الأنابيب الهوائية 0-1mpa صناعة الأتمتة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	KQG2H04-00

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون / حسب طلب العملاء
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

درجة حرارة الوسائط:	-5 ~ 150 درجة	المواد:	SUS316
وسائط:	هواء أو سائل	الضغط:	0-1 ميجا باسكال
مجال التطبيق:	صناعة الأتمتة	أنابيب قابلة للتطبيق:	ø4
إبراز:	أدوات أنابيب منخفضة الطاقة 1mpa,1mpa SMC العناصر الهوائية,التشغيل الآلي SMC العناصر الهوائية , 1mpa SMC Pneumatic Fittings , Automation SMC Pneumatic Fittings

SMC KQG2H04-00

SS316 0-1mpa صناعة الأتمتة

صناعة التشغيل الآلي

وصف المنتج:

سلسلة الصلب المقاوم للصدأ KQG2H04-00 من SMC توفر للمهندسين خيارات عالية الأداء وخفيفة الوزن،المواد الكيميائية ودرجات الحرارة العالية.

النطاق أصغر بنسبة 30% وأخف بنسبة 62% من النطاق القائم KQG2 و متوفر في قطرات الأنابيب من 3.2 إلى 16 مم. مناسبة للاستخدام مع الهواء المضغوط، والماء،بخار وقادر على العمل عبر مجموعة متنوعة من الضغوط (-100kPa إلى 1MPa) وظروف درجة الحرارة (-5°C إلى +150°C).

الخصائص:

ضئيلة و ضئيلة

الأبعاد: أقل بنحو 30%

الوزن: حوالي 62% أخف

مقارنة مع KQGL06-01S

المواد

قطع معدنية: الفولاذ المقاوم للصدأ 316

أجزاء الأختام: FKM خاصة

مادة الأنابيب المطبقة

نايلون FEP PFA نايلون ناعم

البوليوريثان البوليوليفين

أنابيب قابلة للتطبيق: الحجم المتري ، خيط الاتصال: M ، R ، RC

الأنابيب المطبقة	الأنابيب المطبقة	FEP، PFA، نايلون، نايلون ناعمملاحظة¹⁾البولي يوريثان، البوليوليفين
الأنابيب المطبقة	أنابيب 0.D	Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16
المواصفات	سائلملاحظة³⁾	الهواء والماء والبخار ملاحظة²⁾
	نطاق ضغط العمل	-100 كيبا إلى 1 مباملاحظة⁴⁾
	ضغط الدليل	3.0 مبا
	درجة حرارة المحيط والسائلملاحظة⁵⁾	- من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة^₄₎
	المزلق	المواصفات الخالية من الدهون
	ختم على الخيوط	مع مسدس
الحرارة حالة التثبيت الغلاف الداخلي	أنابيب	الحرارة
	أنابيب FEP / سلسلة TH	80 درجة مئوية أو أكثر
	أنابيب سوبر PFA/سلسلة TL	120 درجة مئوية أو أكثر

الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.

الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.

الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.

الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.

الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):

● عند الاستخدام في درجة حرارة عالية.

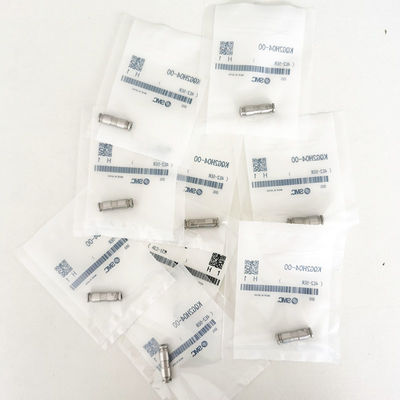

SMC KQG2H04-00 SUS316 أدوات الأنابيب الهوائية 0-1mpa صناعة الأتمتة 0

أجزاء المكونات:

لا، لا، لا	الوصف	المواد
1	زر الإفراج	الفولاذ المقاوم للصدأ 316
2	الدليل 1	الفولاذ المقاوم للصدأ 316
3	الدليل 2	الفولاذ المقاوم للصدأ 316
4	تشاك	الفولاذ المقاوم للصدأ 316
5	البحر	جهاز إدارة الحرارة الخاص (مغطى بالفلور)
6	جسد الاتصال الذكور	الفولاذ المقاوم للصدأ 316
7	جسد ذكر ذو كوع	الفولاذ المقاوم للصدأ 316
8	حلقة O	جهاز إدارة الحرارة الخاص (مغطى بالفلور)
9	الـ (ستود)	الفولاذ المقاوم للصدأ 316

الاتحاد المستقيم: KQG2H
قابل للتطبيق أنابيب زائدة (ملم)	النموذج	ملاحظة¹⁾ ØD	(ل)	م	ملاحظة²⁾ فعالة المساحة (ملم2)	الوزن


ø3.2	KQG2H23-00	9	25	12	3.4	6.5
ø4	KQG2H04-00	9	26.2	12.6	5.6	6.5
ø6	KQG2H06-00	12	28.2	13.6	13.1	11.5
ø8	KQG2H08-00	14	33.2	16.1	26.1	16.6
ø10	KQG2H10-00	17	35	17	41.5	26
ø12	KQG2H12-00	19	38.2	18.6	58.3	32.2
ø16	KQG2H16-00	24.6	42.6	20.8	113	53.7

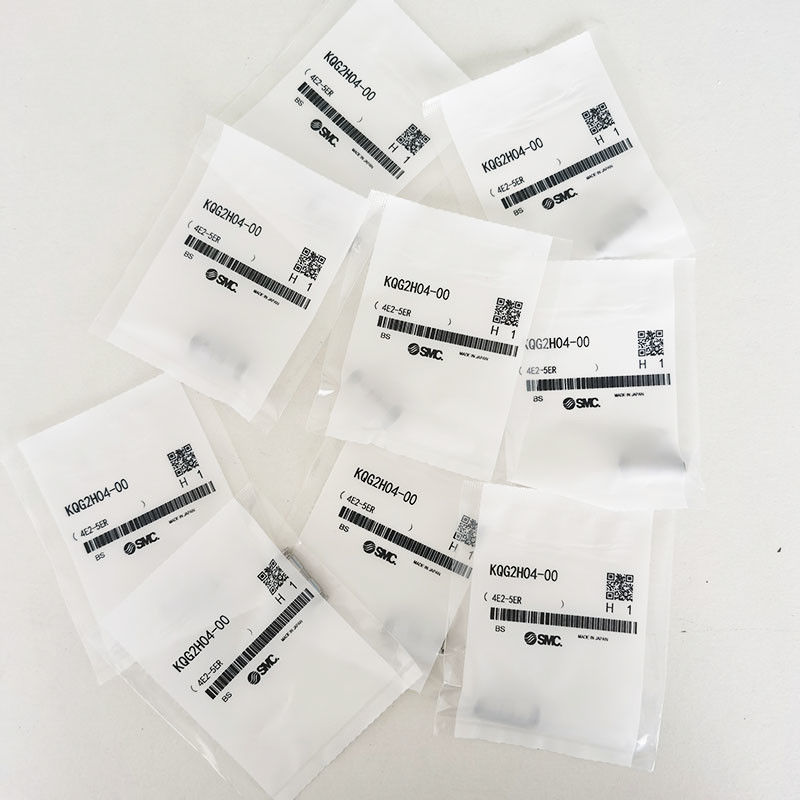

SMC KQG2H04-00 SUS316 أدوات الأنابيب الهوائية 0-1mpa صناعة الأتمتة 1

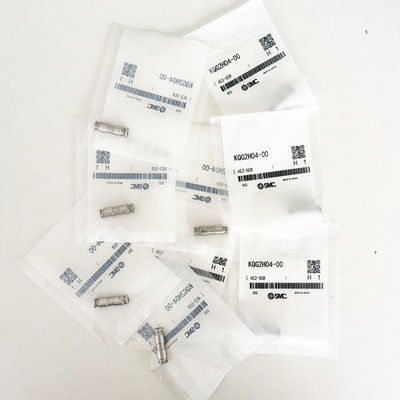

SMC KQG2H04-00 SUS316 أدوات الأنابيب الهوائية 0-1mpa صناعة الأتمتة 2
