| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SMC |
| إصدار الشهادات: | CE |

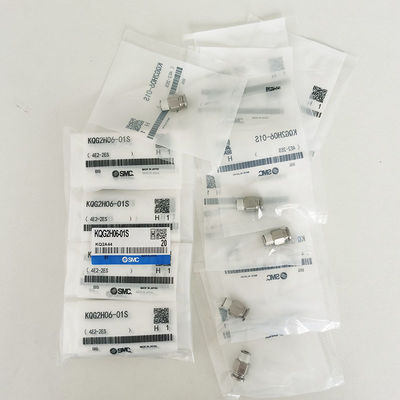

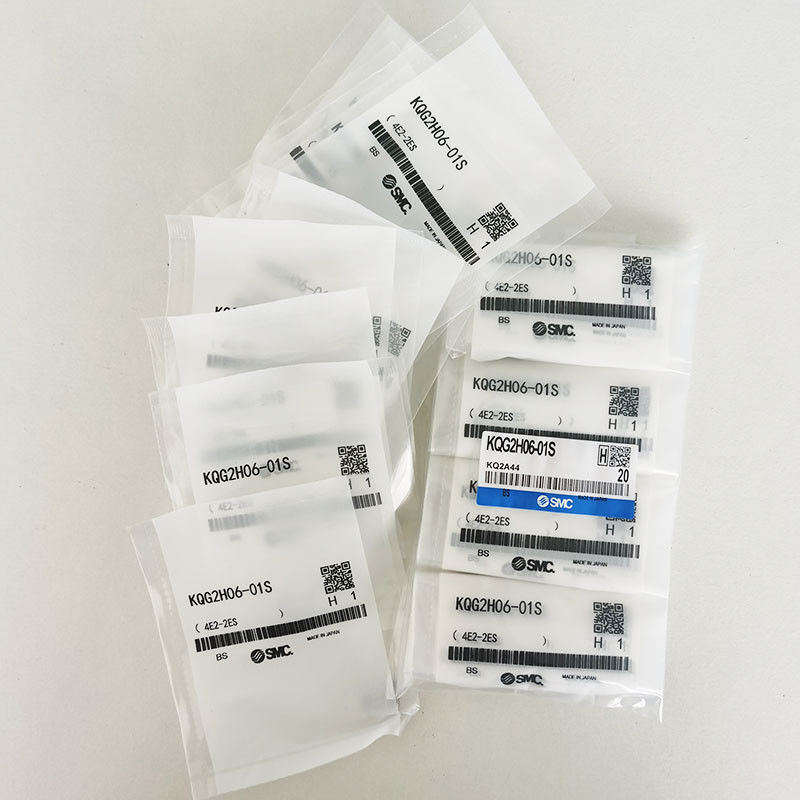

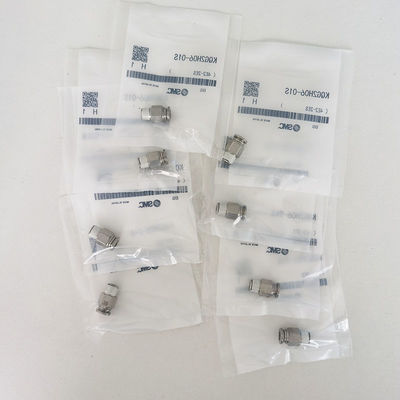

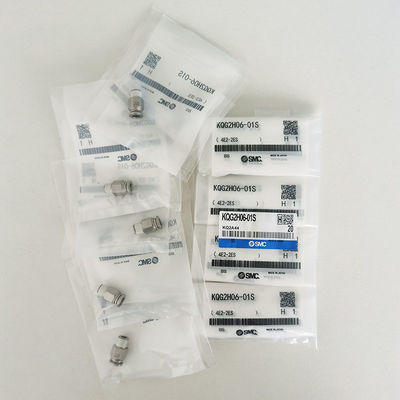

| رقم الموديل: | KQG2H06-01S |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون / حسب طلب العملاء |
| وقت التسليم: | 1-7 أيام عمل بعد الدفع |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 5000 قطعة / 1 شهر |
| درجة حرارة الوسائط: | -5 ~ 150 درجة | المواد: | SUS316 |
|---|---|---|---|
| وسائط: | هواء أو سائل | موضوع الاتصال R، M: | 1/8 |
| الضغط: | 0-1 ميجا باسكال | مجال التطبيق: | صناعة بتروكيماوية |
| إبراز: | المكونات المعدنية من الصلب المقاوم للصدأ,1 8 SMC أدوات الفولاذ المقاوم للصدأ,1 8 SMC Stainless Steel Fittings |
||
المخططات المذكورة في المخطط
SS316 0-1mpa صناعة الأتمتة
صناعة النفط والكيمياء
وصف المنتج:
توفر مجموعة الصلب المقاوم للصدأ KQG2 من SMC للمهندسين خيارات عالية الأداء وخفيفة الوزن ومدمجة في التوصيلات عندما تكون المقاومة للتآكل والمواد الكيميائية والدرجات الحرارية العالية حيوية.30٪ أصغر و 62٪ أخف من مجموعة KQG الحالية ومتاحة لأقطار الأنابيب من 3.2 إلى 16 مم.
وتشمل هذه المجموعة كل من المكونات المتداخلة والأنابيب إلى الأنابيب والمحولات لتناسب مجموعة متنوعة من التطبيقات.
تصنع سلسلة KQG2 من أعلى درجة من الفولاذ المقاوم للصدأ SUS316, مما يجعلها مقاومة بشكل لا يصدق للتآكل حتى في أكثر البيئات قاسية.
مجموعة SMC KQG2 من التوصيلات الفولاذ المقاوم للصدأ قادرة على العمل تحت مجموعة من الضغوط (-100kPa إلى 1MPa) ودرجات الحرارة (-5 °C إلى + 150 °C) ،مما يجعلها مناسبة للاستخدام مع الهواء المضغوطالبخار والماء
الخصائص:
ضئيل الجودة، هذا المنتج أقصر بنحو 30٪ من سابقه، KQGL06-01S، وأخف بنحو 62٪. يأتي مع أجزاء معدنية مصنوعة من الفولاذ المقاوم للصدأ 316.مختومة مع FKM خاصة ومناسبة مع مواد أنابيب مثل TEP، PFA، نايلون، نايلون ناعم، بولي يوريثان وبوليولفين.
الأنابيب المطبقة:
| الأنابيب المطبقة | الأنابيب المطبقة | FEP، PFA، نايلون، نايلون ناعمملاحظة1)البولي يوريثان، البوليوليفين |
| أنابيب 0.D | Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16 | |
| المواصفات | سائلملاحظة3) | الهواء والماء والبخار ملاحظة2) |
| نطاق ضغط العمل | -100 كيبا إلى 1 مباملاحظة4) | |
| ضغط الدليل | 3.0 مبا | |
| درجة حرارة المحيط والسائلملاحظة5) | - من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة4) | |
| المزلق | المواصفات الخالية من الدهون | |
| ختم على الخيوط | مع مسدس | |
| الحرارة حالة التثبيت الغلاف الداخلي |
أنابيب | الحرارة |
| أنابيب FEP / سلسلة TH | 80 درجة مئوية أو أكثر | |
| أنابيب سوبر PFA/سلسلة TL | 120 درجة مئوية أو أكثر | |
الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.
الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.
الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.
الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.
الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):
● عند الاستخدام في درجة حرارة عالية.
● عند الاستخدام في درجة حرارة عالية.
|
رابط ذكر: KQG2H |
|||||||||
| قابل للتطبيق أنابيب زائدة (ملم) |
الاتصال الخيط ر، م |
النموذج | هـ (العرض عبر مسطح) |
الملاحظة 1) ØD |
(ل) | A* | م | الملاحظة 2) فعالة المساحة (ملم2) |
الوزن |
| ø3.2 | M5 × 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| نصف | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| نصف | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| نصف | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
بند بعد البيع:
سياسة ضمان الجودة لمدة سنة واحدة
سوف نتحقق من جودة البضائع قبل الشحن
مشاكل غير متوقعة
يحدث، ونحن نأمل لحل المشاكل مع المشتري من خلال ودية في
بالطريقة التالية:
1، إذا كانت مشكلة الجودة، يمكن للمشتري تقديم الجدل في غضون 15days بعد
استلام البضائع،
يجب على المشتري أن يقدم الصور أو الفيديو وغيرها من الأدلة للبائع
تعرفوا
2،الضرر من صنع الإنسان، المشترون يتحملون المسؤولية الكاملة.
3برنامج معالجة جودة المنتج:
1) المشتري يعيد المنتجات لأسباب سوء الجودة لمدة سنة واحدة
(لا تشمل تلك
الأضرار الناجمة عن الملاحة أو الأضرار الناجمة عن الإنسان).
يتم تقييم رسوم إعادة التخزين بنسبة 15% لأي منتجات يتم إرجاعها في حالة "مستخدمة"
المنتج إلى المشتري ودفع ثمن تكلفة إعادة إرسال الشحن.
2) إذا كانت البضاعة (السعر الإجمالي بما في ذلك الشحن أقل من 10USD) لديها مشاكل نوعية، ونحن
سوف أعيد إرسال منتج جديد في المشتري النظام التالي؛ إذا لم يخطط المشتري لجعل طلب جديد في
على المدى القريب، يمكن للمشتري دفع تكلفة إعادة إرسال الشحن وطلب إعادة إرسال منتج جديد.
هناك مشكلة مع المنتجات، يرجى الاتصال بنا سوف نحلها بمجرد أن نحصل.
إذا كان لديك أي سؤال آخر، مرحب بك في الاتصال بنا.
