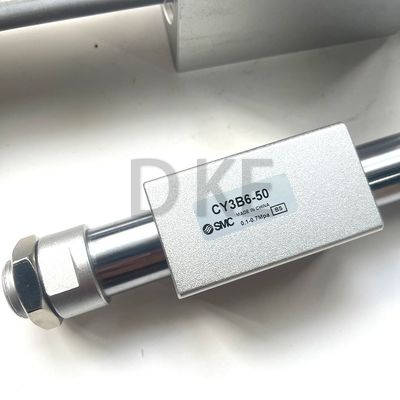

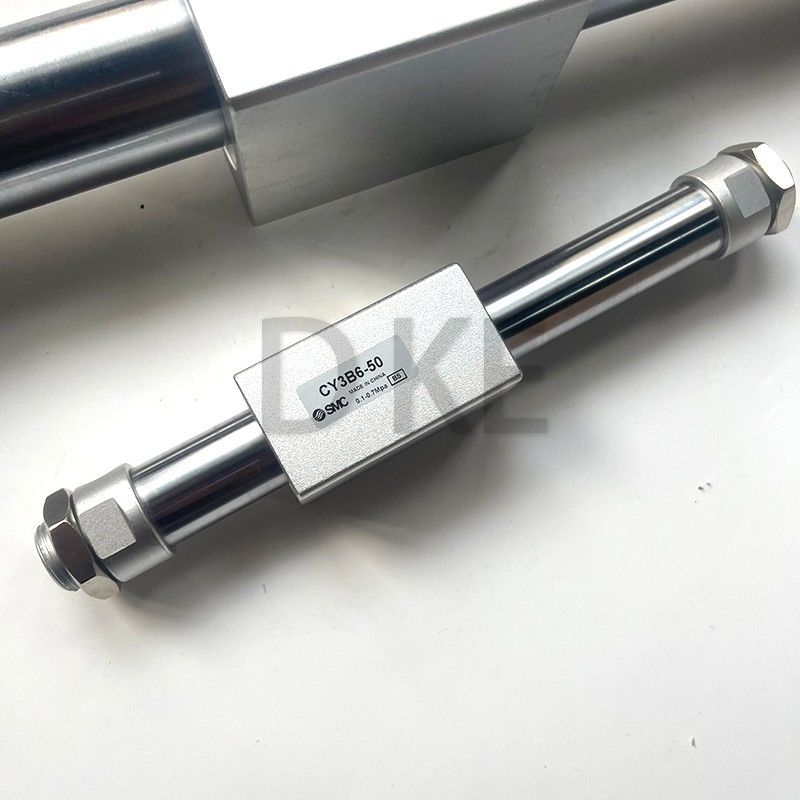

CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm

CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm

  • CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm
  • CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm
CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SMC
إصدار الشهادات: CE
رقم الموديل: CY3B6-50
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون / حسب طلب العملاء
وقت التسليم: 1-7 أيام عمل بعد الدفع
شروط الدفع: T / T ، ويسترن يونيون باي بال
القدرة على العرض: 5000 قطعة / 1 شهر
اتصل
مفصلة وصف المنتج
مائع: هواء Max. الأعلى. operating pressure ضغط التشغيل: Max. الأعلى. operating pressure ضغط التشغيل
سرعة المكبس: 50 إلى 500 مم / ثانية درجات الحرارة المحيطة والسوائل: −10 إلى 60 درجة مئوية (بدون تجميد)
التطبيق: الأتمتة الصناعية تجويف: 32mm-320mm
نوع الوسادة: عازلة قابلة للتعديل/عازلة مطاطية المواد: سبيكة الألومنيوم
أقصى ضغط: 1.5 ميجا باسكال نوع التثبيت: شفة أمامية/شفة خلفية
مستوى الحماية: IP54 / IP65 مدى السرعة: 50-800 مم / ثانية
السكتة: 50 مم - 500 مم الجهد: DC12V/DC24V/AC110V/AC220V
إبراز:

أسطوانة المكبس النيوماتيكية SMC,SMC أسطوانة بدون عصى مقربة مغناطيسيا,أسطوانة منخفضة الطاقة ذات المكبس 50 مم

,

SMC Magnetically Coupled Rodless Cylinder

,

50mm Piston Pneumatic Cylinder

SMC أسطوانة منخفضة الكهرباء بدون عصى مقنطيسية CY3B6-50

SMC أسطوانة منيوماتية بدون عصى مقربة مغناطيسياً CY3B6-50 عصا البستون عالية القوة الدقيقة

يستخدم عصا SMC بدون أسطوانة مقترنة مغناطيسياً مغناطيسات قوة صناعية تقع في المكبس والمركبة الخارجية لتشكيل وحدة واحدة ستسافر عند تشغيلها بالضغط الجوي.تم تقليل وزن المنتج من خلال إعادة تصميم أشكال الجسم وغطاء الرأس واستخدام الارتباط المغناطيسي.
المواصفات
الصفة القيمة
السكتة الدماغية 50ملم
مُملة 6 ملم
سلسلة الشركة المصنعة CY3B
العمل مزدوج
ضغط العمل القصوى 7 بار

CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm 0

تحسين التشحيم
يتم تثبيت محافظ ليب لدعم احتباس التشحيم على المكبس وضمان فيلم التشحيم (حجم الحفر: ø15 إلى ø63)
التشغيل المستقر
إطالة حلقة الارتداء على جانب الجسم بنسبة 30% كحد أقصى، يساعد على تحقيق حركة سلسة.
Mالمواصفات، وقوة الاحتفاظ بالمغناطيس، وأبعاد التثبيت هي نفسها التي في طراز سلسلة CY3B القائمة.
الحد الأقصى لوزن العصا للجسم
يتم توجيه سلسلة CY3B بواسطة محور خارجي (مثل دليل خطي) دون تركيب الحمل مباشرة. عند تصميم دعامة معدنية لربط الحمل ،تأكد من أن وزنه لن يتجاوز القيمة الواردة في الجدول على اليمين. (لمعرفة طرق الاتصال، راجع دليل التشغيل)
  • الحد الأقصى لوزن دعامة الاتصال
النموذج الوزن الأقصى لمؤسسات الاتصال (Wemax) [كيلوغرام]
CY3B6 0.2
CY3B6 0.4
CY3B15 1
CY3B20 1.1
CY3B25 1.2
CY3B32 1.5
CY3B40 2
CY3B50 2.5
CY3B63 3

التشغيل الرأسي

من المستحسن أن يتم توجيه الحمل بواسطة محمل من نوع الكرة (دليل خطي ، إلخ). إذا تم استخدام محمل الزحام ، فإن مقاومة الزحام تزداد بسبب كتلة الحمل والحركة ،والتي قد تسبب خللاًعندما يتم تركيب الاسطوانة عمودياً أو بزاوية، تأكد من استخدام مغلق خارجي، إلخ، لتحديد الموقع.كما يمكن أن يتحرك المنزلق لأسفل نحو نهاية ضربة بسبب وزنه الذاتي أو كتلة القطعة، استخدام مغلق خارجي، الخ، لوضع إذا كان مطلوبا تحديد الموقع بدقة.
CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm 1
CY3B6-50 المكبس الأسطوانة الهوائية SMC مغناطيسيا مقترب ضربة بدون عصا 50mm 2

مُملة

الحجم

[م]

النموذج

مسموح به

كتلة الحمل

(Wv) [kg]

ماكس. تشغيل

الضغط (Pv)

[MPa]

6 CY3B6 1 0.55
10 CY3B10 2.7 0.55
15 CY3B15 7 0.65
20 CY3B20 11 0.65
25 CY3B25 18.5 0.65
32 CY3B32 30 0.65
40 CY3B40 47 0.65
50 CY3B50 75 0.65
63 CY3B63 115 0.65
‬‬استخدم الحذر، حيث أن هناك خطر كسر الارتباط المغناطيسي إذا تم تشغيله فوق ضغط التشغيل القصوى.
