Name: KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector
Brand: YW DKE TRADING COMPANY
SKU: KQG2H08-01S
Availability: InStock

منزل المنتجات أدوات الأنبوب النيوماتيكية

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	KQG2H08-01S

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون / حسب طلب العملاء
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

درجة حرارة الوسائط:	-5 ~ 150 درجة	المواد:	SUS316
وسائط:	هواء أو سائل	موضوع الاتصال R، M:	1/8
الضغط:	0-1 ميجا باسكال	مجال التطبيق:	صناعة الطيران
إبراز:	SUS316 SMC Multi Connector,المكونات المتعددة للـ SMC المضغوطة,أدوات الأنبوب الهوائية SUS316 , Pneumatic SMC Multi Connector , Pneumatic Pipe Fittings SUS316

SMC KQG2H08-01S

SUS316 0-1mpa 1/8 صناعة الطيران والفضاء

وصف المنتج:

توفر العناصر الهوائية ذات اللمسة الواحدة من سلسلة SMC KQG2 للمستهلكين الكثير من الفوائد.هذه الأدوات هي أصغر بنسبة 30٪ وأخف وزنا بنسبة 62٪ من مجموعة KQG الحالية ومتوافقة مع مجموعة واسعة من قطرات الأنابيب من 3.2 إلى 16ملم Their lightweight and compact design allows them to be used in various environments — from compressed air and water to steam — while their performance in diverse pressure and temperature conditions (-100kPa to 1MPa and -5°C to +150°C respectively) is idealوبالإضافة إلى ذلك، هذه الأجهزة مصنوعة من الفولاذ المقاوم للصدأ SUS316، مما يوفر خصائص عالية مقاومة للتآكل مقارنة بالفولاذ المقاوم للصدأ 304هذه الخصائص تجعلها مناسبة بشكل خاص لبيئات الكلوريدفي الختام ، تم تصميم التشغيلات الهوائية ذات اللمسة الواحدة من سلسلة SMC KQG2 للمهندسين الذين يحتاجون إلى تركيب موثوق في بيئات تآكل ودرجات حرارة عالية.يفتخرون بخصائص مثل الوزن الخفيف والتصميم المدمج، مجموعة واسعة من أقطار الأنابيب وخصائص عالية مقاومة للتآكل لتقليل الصيانة.

الخصائص:

إن KQGL06-01S صغيرة الوزن وخفيفة الوزن ، حيث يحتوي على أبعاد أقصر بنسبة 30٪ تقريبًا وزن أخف بنسبة 62٪ تقريبًا مقارنةً بالنماذج الأخرى. يتم تصنيع أجزائه المعدنية من الفولاذ المقاوم للصدأ 316 ،بينما أجزاء الختم مصنوعة من FKM خاصةيمكن استخدامه مع مواد أنابيب مختلفة ، بما في ذلك FEP و PFA و Nylon و Soft Nylon و Polyurethane و Polyolefin ، و يدعم درجة حرارة السائل من -5 إلى 150 درجة مئوية.انها خالية من الدهون ويمكن استخدامها مع البخار.

الأنابيب المطبقة:

الأنابيب المطبقة	الأنابيب المطبقة	FEP، PFA، نايلون، نايلون ناعمملاحظة¹⁾البولي يوريثان، البوليوليفين
الأنابيب المطبقة	أنابيب 0.D	Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16
المواصفات	سائلملاحظة³⁾	الهواء والماء والبخار ملاحظة²⁾
	نطاق ضغط العمل	-100 كيبا إلى 1 مباملاحظة⁴⁾
	ضغط الدليل	3.0 مبا
	درجة حرارة المحيط والسائلملاحظة⁵⁾	- من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة^₄₎
	المزلق	المواصفات الخالية من الدهون
	ختم على الخيوط	مع مسدس
الحرارة حالة التثبيت الغلاف الداخلي	أنابيب	الحرارة
	أنابيب FEP / سلسلة TH	80 درجة مئوية أو أكثر
	أنابيب سوبر PFA/سلسلة TL	120 درجة مئوية أو أكثر

الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.

الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.

الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.

الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.

الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):

● عند الاستخدام في درجة حرارة عالية.

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector 0

رابط ذكر: KQG2H
قابل للتطبيق أنابيب زائدة (ملم)	الاتصال الخيط ر، م	النموذج	هـ (العرض عبر مسطح)	الملاحظة 1) ØD	(ل)	A*	م	الملاحظة 2) فعالة المساحة (ملم2)	الوزن
ø3.2	M5 × 0.8	KQG2H23-M5	8	8	16.5	13.5	12	3	3.3
	1/8	KQG2H23-01S	10		15.4	12.3		3.4	5.7
	1/4	KQG2H23-02S	14		21	16.3		3.4	16.9
ø4	M5 × 0.8	KQG2H04-M5	10	8.7	17.1	14.1	12.6	4	5
	1/8	KQG2H04-01S	10		15.3	12.2		5.6	4.7
	1/4	KQG2H04-02S	14		20.9	16.2		5.6	15.8
ø6	M5 × 0.8	KQG2H06-M5	12	11.1	19.1	16.1	13.6	4	7.7
	1/8	KQG2H06-01S	12		18.1	15		13.1	7
	1/4	KQG2H06-02S	14		20.8	16.1			14.5
	3/8	KQG2H06-03S	17		23	17.9			27.3
ø8	1/8	KQG2H08-01S	14	13.4	24.5	21.4	16.1	26.1	12.8
	1/4	KQG2H08-02S	14		22.3	17.6			12.9
	3/8	KQG2H08-03S	17		23.7	18.6			24.7
ø10	1/8	KQG2H10-01S	17	16.4	25.5	22.4	17	26.1	18.9
	1/4	KQG2H10-02S			27.9	23.2		41.5	21.6
	3/8	KQG2H10-03S			23	17.9			20.6
	نصف	KQG2H10-04S	22		28.6	22.2			51.1
ø12	1/4	KQG2H12-02S	19	18.5	30.5	25.8	18.6	58.3	27.4
	3/8	KQG2H12-03S	19		24.7	19.6			20.5
	نصف	KQG2H12-04S	22		28.7	22.3			44.6
ø16	3/8	KQG2H16-03S	22	24.6	33.6	28.5	20.8	81	46
ø16	نصف	KQG2H16-04S	24	24.6	29.5	23.1	20.8	113	37.4

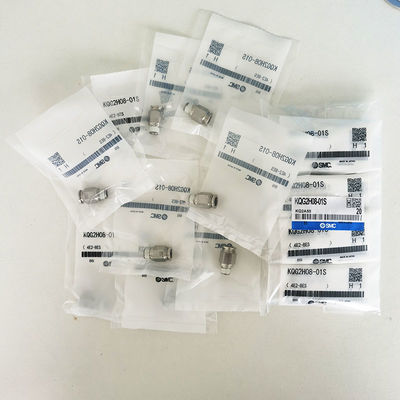

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector 1

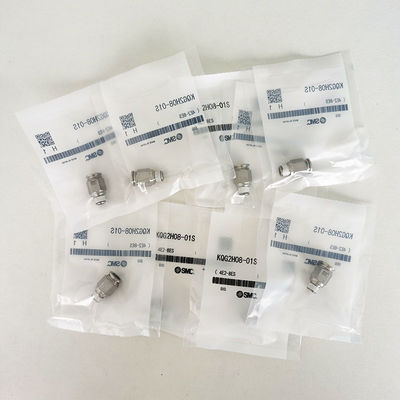

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector 2

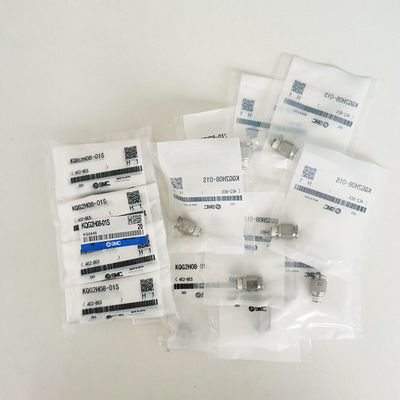

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector 3

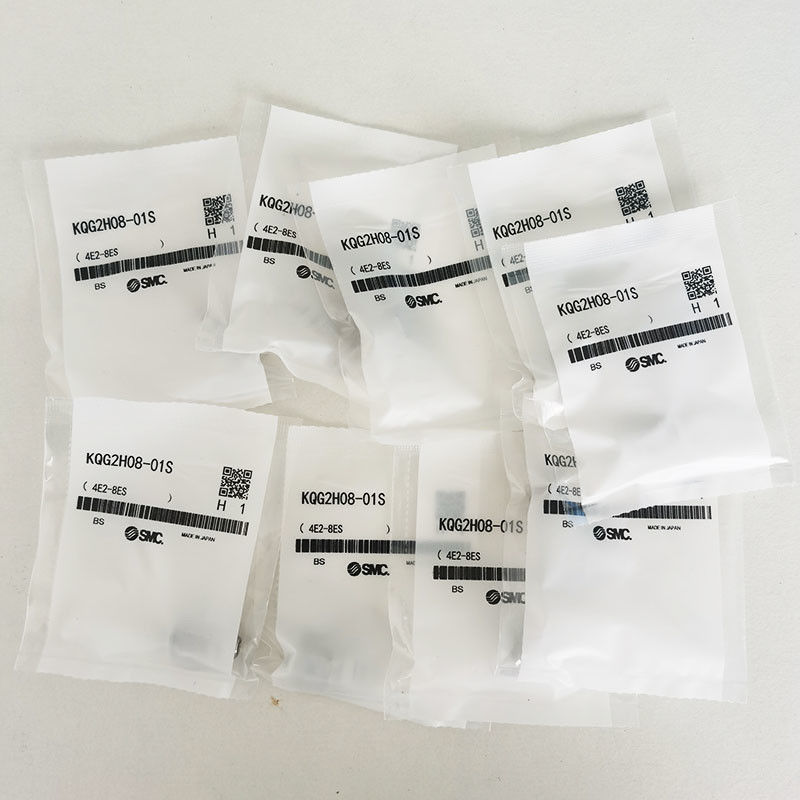

KQG2H08-01S أدوات الأنابيب الهوائية SUS316 SMC Multi Connector 4
