Name: اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa
Brand: YW DKE TRADING COMPANY
SKU: KQG2H08-03S
Availability: InStock

منزل المنتجات أدوات الأنبوب النيوماتيكية

اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	KQG2H08-03S

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كرتون / حسب طلب العملاء
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

درجة حرارة الوسائط:	-5 ~ 150 درجة	المواد:	SUS316
وسائط:	هواء أو سائل	موضوع الاتصال R، M:	1/8
الضغط:	0-1 ميجا باسكال	مجال التطبيق:	صناعة مركبات الطاقة الجديدة
إبراز:	وصلة الأنابيب الهوائية SMC,SUS316 وصلة الأنابيب الهوائية,SUS316 SMC الاتصالات الهوائية , SUS316 Pneumatic Pipe Connector , SUS316 SMC Pneumatic Connectors

SMC KQG2H08-03S

الاتصالات الهوائية SUS316 الضغط 0-1mpa

وصف المنتج:

تم تصميم مجموعة الصلب المقاوم للصدأ KQG2 من SMC لتلبية أعلى المعايير عندما يتعلق الأمر بالمتطلبات الحرجة مثل مقاومة التآكل والمواد الكيميائية والدرجات الحرارية العالية.بالمقارنة مع سلسلة KQG الحالية، فإن إضافات KQG2 هي أصغر بنسبة 30٪ وأخف وزنا بنسبة 62٪، وتأتي في قطرات من 3.2mm إلى 16mm.

ليس فقط هذه الأدوات مقاومة للتآكل ، بل هي قادرة أيضًا على العمل في مجموعة من البيئات الضغطية (-100kPa إلى 1MPa) وظروف درجة الحرارة (-5 درجة مئوية إلى + 150 درجة مئوية).هذا يجعلها مثالية للاستخدام مع الهواء المضغوط، الماء وحتى البخار.

ما يساعد سلسلة KQG2 من SMC على التميز ضد المنافسة هو درجة عالية من مقاومة التآكل التي توفرها SUS316 الفولاذ المقاوم للصدأ.هذه الدرجة توفر خصائص أعلى للجحور ومقاومة التآكلهذا يجعلها مثالية للاستخدام في البيئات الغنية بالكلوريد

مزيج من أداء الفولاذ المقاوم للصدأ و الوزن الخفيف جداًتصميمه المنخفض يجعل أجهزة التوصيل الهوائية ذات اللمسة الواحدة KQG2 من SMC ضرورية للتطبيقات التي تتطلب التميز في المجالات الحرجة.

الخصائص:

هذا المنتج مضغوط للغاية وخفيف ، بالمقارنة مع سلفه KQGL06-01S. يتكون جسمه من الفولاذ المقاوم للصدأ 316 ، وتكون أجزاء الختم خاصة FKM.يمكن تطبيقه في مواد مختلفة من الأنابيب، مثل FEP ، PFA ، النيلون ، النيلون الناعم ، البوليوريثان ، أو البوليوليفين. نطاق درجة الحرارة الوظيفية بين -5 و 150 درجة مئوية ، وهي خالية من الدهون ومتوافقة مع البخار.

هنا هي المواصفات التفصيلية للمنتج: الأبعاد: ما يقرب من 30 ٪ أقصر الوزن: ما يقرب من 62 ٪ أخف.

الأنابيب المطبقة:

الأنابيب المطبقة	الأنابيب المطبقة	FEP، PFA، نايلون، نايلون ناعمملاحظة¹⁾البولي يوريثان، البوليوليفين
الأنابيب المطبقة	أنابيب 0.D	Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16
المواصفات	سائلملاحظة³⁾	الهواء والماء والبخار ملاحظة²⁾
	نطاق ضغط العمل	-100 كيبا إلى 1 مباملاحظة⁴⁾
	ضغط الدليل	3.0 مبا
	درجة حرارة المحيط والسائلملاحظة⁵⁾	- من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة^₄₎
	المزلق	المواصفات الخالية من الدهون
	ختم على الخيوط	مع مسدس
الحرارة حالة التثبيت الغلاف الداخلي	أنابيب	الحرارة
	أنابيب FEP / سلسلة TH	80 درجة مئوية أو أكثر
	أنابيب سوبر PFA/سلسلة TL	120 درجة مئوية أو أكثر

الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.

الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.

الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.

الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.

الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):

● عند الاستخدام في درجة حرارة عالية.

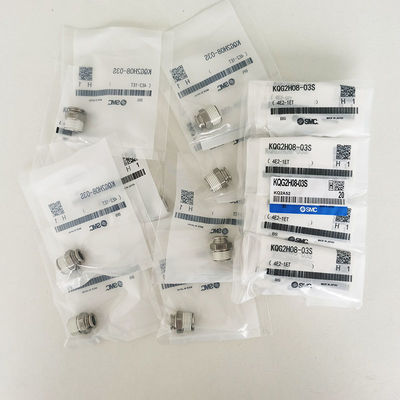

اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa 0

رابط ذكر: KQG2H
قابل للتطبيق أنابيب زائدة (ملم)	الاتصال الخيط ر، م	النموذج	هـ (العرض عبر مسطح)	الملاحظة 1) ØD	(ل)	A*	م	الملاحظة 2) فعالة المساحة (ملم2)	الوزن
ø3.2	M5 × 0.8	KQG2H23-M5	8	8	16.5	13.5	12	3	3.3
	1/8	KQG2H23-01S	10		15.4	12.3		3.4	5.7
	1/4	KQG2H23-02S	14		21	16.3		3.4	16.9
ø4	M5 × 0.8	KQG2H04-M5	10	8.7	17.1	14.1	12.6	4	5
	1/8	KQG2H04-01S	10		15.3	12.2		5.6	4.7
	1/4	KQG2H04-02S	14		20.9	16.2		5.6	15.8
ø6	M5 × 0.8	KQG2H06-M5	12	11.1	19.1	16.1	13.6	4	7.7
	1/8	KQG2H06-01S	12		18.1	15		13.1	7
	1/4	KQG2H06-02S	14		20.8	16.1			14.5
	3/8	KQG2H06-03S	17		23	17.9			27.3
ø8	1/8	KQG2H08-01S	14	13.4	24.5	21.4	16.1	26.1	12.8
	1/4	KQG2H08-02S	14		22.3	17.6			12.9
	3/8	KQG2H08-03S	17		23.7	18.6			24.7
ø10	1/8	KQG2H10-01S	17	16.4	25.5	22.4	17	26.1	18.9
	1/4	KQG2H10-02S			27.9	23.2		41.5	21.6
	3/8	KQG2H10-03S			23	17.9			20.6
	نصف	KQG2H10-04S	22		28.6	22.2			51.1
ø12	1/4	KQG2H12-02S	19	18.5	30.5	25.8	18.6	58.3	27.4
	3/8	KQG2H12-03S	19		24.7	19.6			20.5
	نصف	KQG2H12-04S	22		28.7	22.3			44.6
ø16	3/8	KQG2H16-03S	22	24.6	33.6	28.5	20.8	81	46
ø16	نصف	KQG2H16-04S	24	24.6	29.5	23.1	20.8	113	37.4

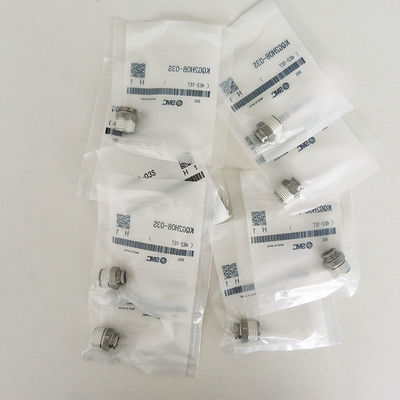

اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa 1

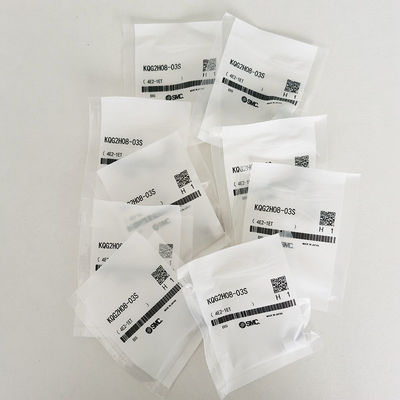

اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa 2

بند بعد البيع:
سياسة ضمان الجودة لمدة سنة واحدة
سوف نتحقق من جودة البضائع قبل الشحن

مشاكل غير متوقعة
يحدث، ونحن نأمل لحل المشاكل مع المشتري من خلال ودية في

بالطريقة التالية:

1، إذا كانت مشكلة الجودة، يمكن للمشتري تقديم الجدل في غضون 15days بعد

استلام البضائع،
يجب على المشتري أن يقدم الصور أو الفيديو وغيرها من الأدلة للبائع

تعرفوا
2،الضرر من صنع الإنسان، المشترون يتحملون المسؤولية الكاملة.
3برنامج معالجة جودة المنتج:
1) المشتري يعيد المنتجات لأسباب سوء الجودة لمدة سنة واحدة

(لا تشمل تلك

الأضرار الناجمة عن الملاحة أو الأضرار الناجمة عن الإنسان).

يتم تقييم رسوم إعادة التخزين بنسبة 15% لأي منتجات يتم إرجاعها في حالة "مستخدمة"
المنتج إلى المشتري ودفع ثمن تكلفة إعادة إرسال الشحن.
2) إذا كانت البضاعة (السعر الإجمالي بما في ذلك الشحن أقل من 10USD) لديها مشاكل نوعية، ونحن
سوف أعيد إرسال منتج جديد في المشتري النظام التالي؛ إذا لم يخطط المشتري لإجراء طلب جديد في
على المدى القريب، يمكن للمشتري دفع تكلفة إعادة إرسال الشحن وطلب إعادة إرسال منتج جديد.
هناك مشكلة مع المنتجات، يرجى الاتصال بنا سوف نحلها بمجرد أن نحصل.

إذا كان لديك أي سؤال آخر، مرحب بك في الاتصال بنا.

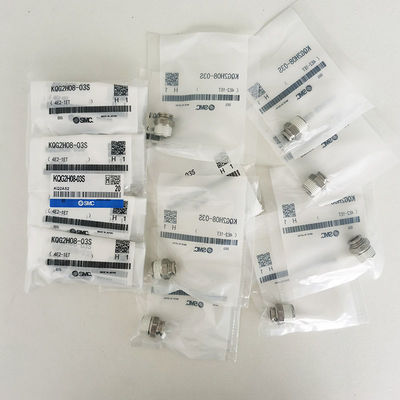

اتصالات الأنابيب الهوائية SMC KQG2H08-03S،SUS316,الضغط 0-1mpa 5
