شركة YW DKE التجارية
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SMC |
| إصدار الشهادات: | CE |
| رقم الموديل: | KQG2H04-M5 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون / حسب طلب العملاء |
| وقت التسليم: | 1-7 أيام عمل بعد الدفع |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 5000 قطعة / 1 شهر |
| درجة حرارة الوسائط: | -5 ~ 150 درجة | المواد: | SUS316 |
|---|---|---|---|
| وسائط: | هواء أو سائل | موضوع الاتصال R، M: | م5 × 0.8 |
| الضغط: | 0-1 ميجا باسكال | مجال التطبيق: | صناعة الطيران |
| إبراز: | SS316 الدفع لربط الأدوات,سائل التسرب للخيوط لدفع لتوصيل الأدوات,SS316 عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن حبل,Thread Sealant Push To Connect Fittings,SS316 Thread Sealant Connect Fittings |
||
سمك KQG2H04-M5
المفاصلصناعة الطيران والفضاء
وصف المنتج:

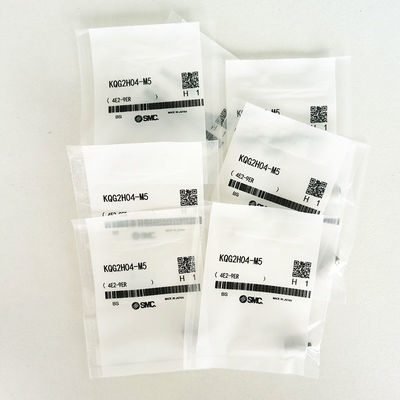

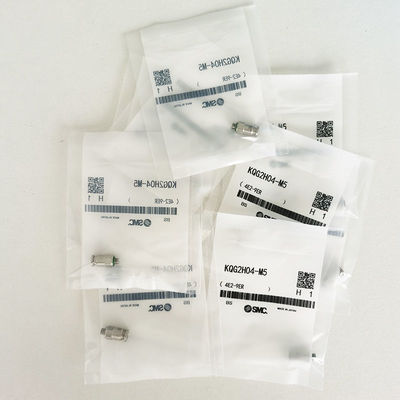

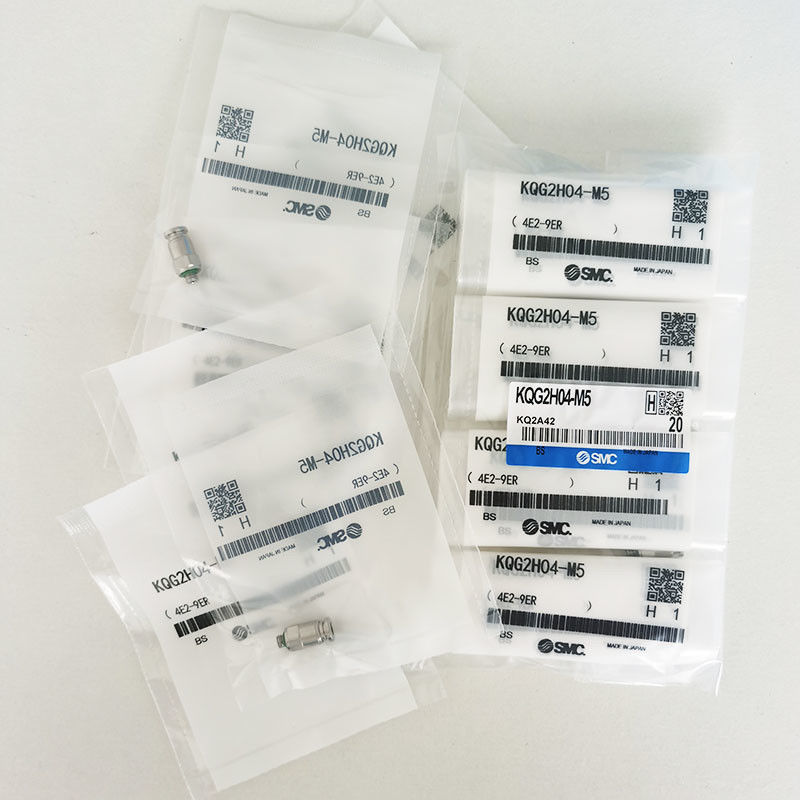

ربط الذكور يدفع لربط الأدوات مع سائل سد الأسلاك ، 316 الفولاذ المقاوم للصدأ (KQG2H04-M5)
رقم الجزء: KQG2H04-M5
جهاز SMC One-Touch
الخصائص
· ضيقة الوزن مع وزن أقل.
غير الدهني.
يمكن استخدامها مع البخار.
· الجزء المعدني: SUS316، الجزء الختم: FKM خاصة.
· درجة حرارة سائل التشغيل: -5 إلى +150°C
· تتوافق مع قانون الصحة الغذائية في اليابان. (مواد الجزء تتوافق مع اختبار معايير الأدوات وحاويات التعبئة والتغليف).
التطبيقات
· تستخدم للأنابيب في اتجاه واحد من خيط أنثى.
الأنابيب المطبقة:
| الأنابيب المطبقة | الأنابيب المطبقة | FEP، PFA، نايلون، نايلون ناعمملاحظة1)البولي يوريثان، البوليوليفين |
| أنابيب 0.D | Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16 | |
| المواصفات | سائلملاحظة3) | الهواء والماء والبخار ملاحظة2) |
| نطاق ضغط العمل | -100 كيبا إلى 1 مباملاحظة4) | |
| ضغط الدليل | 3.0 مبا | |
| درجة حرارة المحيط والسائلملاحظة5) | - من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة4) | |
| المزلق | المواصفات الخالية من الدهون | |
| ختم على الخيوط | مع مسدس | |
| الحرارة حالة التثبيت الغلاف الداخلي |
أنابيب | الحرارة |
| أنابيب FEP / سلسلة TH | 80 درجة مئوية أو أكثر | |
| أنابيب سوبر PFA/سلسلة TL | 120 درجة مئوية أو أكثر | |
الملاحظة 1) لا يمكن استخدام الماء في الأنابيب النايلونية الناعمة.
الملاحظة 2) استشر SMC بخصوص الأنابيب المناسبة بشكل منفصل.
الملاحظة 3) تجنب استخدامها في تطبيق تحت الفراغ مثل جهاز اختبار التسرب ، لأن هناك تسرب.
الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.
الملاحظة 5) يوصى باستخدام الغطاء الداخلي في الظروف التالية (باستثناءØ3.2):
● عند الاستخدام في درجة حرارة عالية.
● عند الاستخدام في درجة حرارة عالية.
|
رابط ذكر: KQG2H |
|||||||||
| قابل للتطبيق أنابيب زائدة (ملم) |
الاتصال الخيط ر، م |
النموذج | هـ (العرض عبر مسطح) |
الملاحظة 1) ØD |
(ل) | A* | م | الملاحظة 2) فعالة المساحة (ملم2) |
الوزن |
| ø3.2 | M5 × 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| نصف | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| نصف | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| نصف | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
السؤال: ما هي طريقة الشحن؟
ج: للحزم الصغيرة، وسوف نختار الباب إلى الباب التعبير، تعاوننا مع UPS،DHL،FEDEX،TNT أكثر من 10 سنوات،نحن نضمن تكلفة الشحن التي نقدمها لك ستكون الأسعار الأكثر ملاءمة بين العديد من الموردين في الصينسنرسل لك رقم التتبع حالما نحصل عليه
بالنسبة للطلبات الكبيرة، عن طريق الجو أو عن طريق البحر من خلال وكيل الشحن الخاص بك هو مقبول، إذا لم يكن لديك وكيل الشحن في الصين، وسوف تجد الأكثر فعالية من حيث التكلفة واحد بالنسبة لك.
س: هل يمكننا شراء قطعة واحدة لاختبار الجودة؟
أجل، لا مشكلة.
س: أين مصنعك؟ هل يمكننا زيارة مصنعك؟
ج: مصنعنا يقع في مدينة نينغبو ، مقاطعة تشيجيانغ ، الصين ، على بعد 17 كم من مطار نينغبو. نرحب بصدق بالعملاء لزيارة شركتنا ومصنعنا.
