شركة YW DKE التجارية
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SMC |
| إصدار الشهادات: | CE |
| رقم الموديل: | KQG2H06-02S |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون / حسب طلب العملاء |
| وقت التسليم: | 1-7 أيام عمل بعد الدفع |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 5000 قطعة / 1 شهر |
| مجال التطبيق: | صناعة بتروكيماوية | المواد: | SUS316 |
|---|---|---|---|
| وسائط: | هواء أو سائل | درجة حرارة الوسائط: | -5 ~ 150 درجة |
| موضوع الاتصال R، M: | 1/8 | الضغط: | 0-1 ميجا باسكال |
| إبراز: | SS316 وصلة التغيير السريع,0-1mpa وصلة التغيير السريع,رابط تغيير سريع 1/8 خيط,0-1mpa Quick Change connector,1/8 Thread Quick Change connector |
||

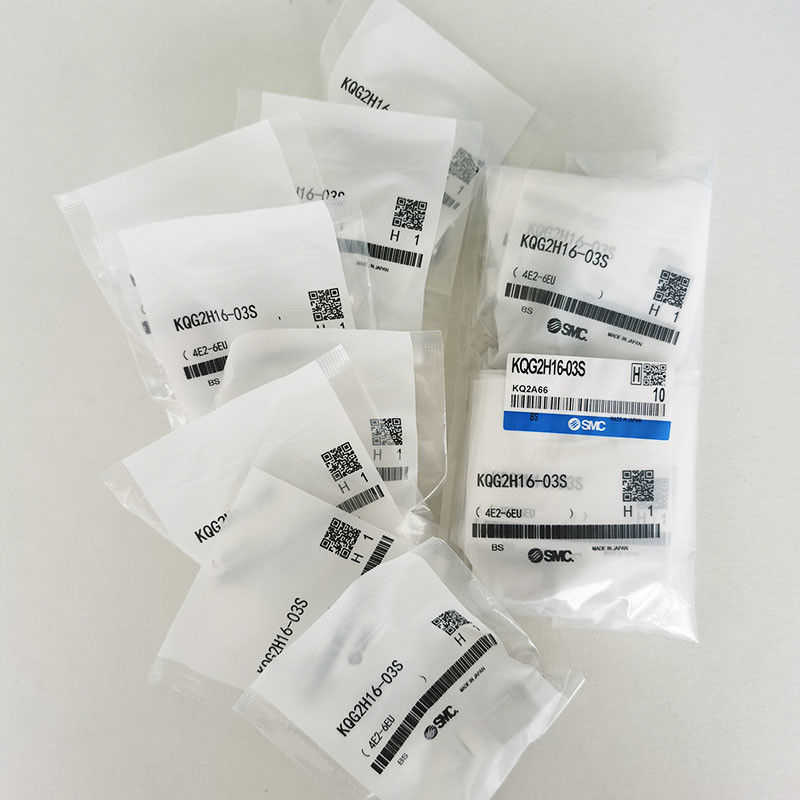

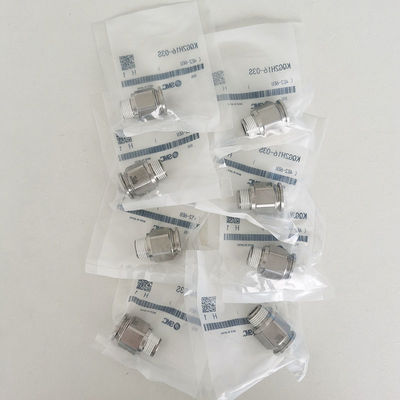

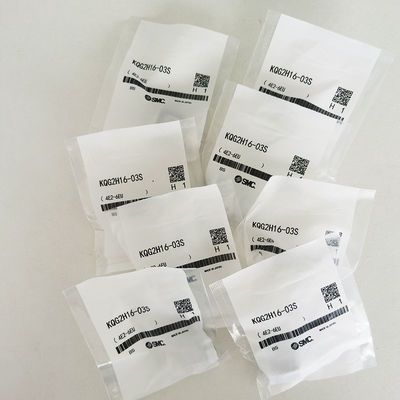

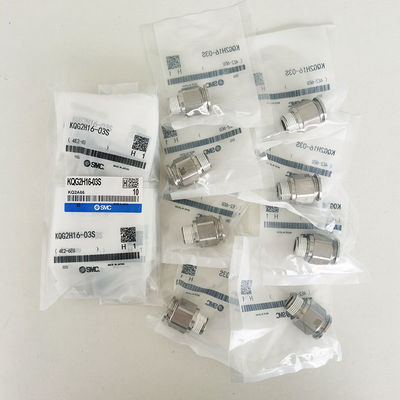

SMC KQG2H06-02s
SS316 0-1mpa صناعة الأتمتة
وصف المنتج:
جهاز SMC One-Touch
الخصائص
· ضيقة الوزن مع وزن أقل.
غير الدهني.
يمكن استخدامها مع البخار.
· الجزء المعدني: SUS316، الجزء الختم: FKM خاصة.
· درجة حرارة سائل التشغيل: -5 إلى +150°C
· تتوافق مع قانون الصحة الغذائية في اليابان. (مواد الجزء تتوافق مع اختبار معايير الأدوات وحاويات التعبئة والتغليف).
التطبيقات
· تستخدم للأنابيب في اتجاه واحد من خيط أنثى.
| النوع | [التثبيت] لمسة واحدة / المسمار | النوع المناسب | اتجاه المسمار |
|---|---|---|---|
| حجم الأنبوب 1 ((φ) | 6 | مادة الجسم | 316 الفولاذ المقاوم للصدأ |
| التطبيق | القياسية / مصغرة | مادة جزء الخيوط | 316 الفولاذ المقاوم للصدأ |
| التعبئة، مادة حلقة O | مطاط الفلور | سائل متوافق | الماء / الهواء |
| نوع الاتصال | R | مسدس الاتصال | 3/8 |
| عدد أنابيب الاتصال ((قطعة)) | 1 | - | - |
الأنابيب المطبقة:
| الأنابيب المطبقة | الأنابيب المطبقة | FEP، PFA، نايلون، نايلون ناعمملاحظة1)البولي يوريثان، البوليوليفين |
| أنابيب 0.D | Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16 | |
| المواصفات | سائلملاحظة3) | الهواء والماء والبخار ملاحظة2) |
| نطاق ضغط العمل | -100 كيبا إلى 1 مباملاحظة4) | |
| ضغط الدليل | 3.0 مبا | |
| درجة حرارة المحيط والسائلملاحظة5) | - من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة4) | |
| المزلق | المواصفات الخالية من الدهون | |
| ختم على الخيوط | مع مسدس | |
| الحرارة حالة التثبيت الغلاف الداخلي |
أنابيب | الحرارة |
| أنابيب FEP / سلسلة TH | 80 درجة مئوية أو أكثر | |
| أنابيب سوبر PFA/سلسلة TL | 120 درجة مئوية أو أكثر | |
|
رابط ذكر: KQG2H |
|||||||||
| قابل للتطبيق أنابيب زائدة (ملم) |
الاتصال الخيط ر، م |
النموذج | هـ (العرض عبر مسطح) |
الملاحظة 1) ØD |
(ل) | A* | م | الملاحظة 2) فعالة المساحة (ملم2) |
الوزن |
| ø3.2 | M5 × 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| نصف | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| نصف | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| نصف | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
الملاحظة 1)لا يمكن استخدام الماء في أنابيب النايلون الناعمة.
الملاحظة 2)استشر SMC بخصوص أنبوب مناسب بشكل منفصل.
الملاحظة 3)تجنب الاستخدام في تطبيق تحت الفراغ مثل اختبار التسرب ، حيث أن هناك تسرب.
الملاحظة 4) تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.
الملاحظة 5)يوصى باستخدام الغلاف الداخلي في الحالات التالية (ما عداØ3.2):
● عند الاستخدام في درجة حرارة عالية.
● عند الاستخدام في درجة حرارة عالية.
سياسة ضمان الجودة لمدة سنة واحدة
سوف نتحقق من جودة البضائع قبل الشحن. إذا كانت هناك بعض المشاكل غير المتوقعة
يحدث، ونحن نأمل لحل المشاكل مع المشتري من خلال ودية في الطرق التالية:
1، إذا كانت مشكلة الجودة، يمكن للمشتري تقديم الجدل في غضون 15days بعد استلام البضائع،
يجب على المشتري أن يقدم الصور أو الفيديو وغيرها من الأدلة للبائع للتعرف عليه.
2،الضرر من صنع الإنسان، المشترون يتحملون المسؤولية الكاملة.
3برنامج معالجة جودة المنتج:
1) المشتري يعيد المنتجات لأسباب سوء الجودة لمدة سنة واحدة (لا تشمل تلك التي
الضرر الناجم عن الشحن أو الضرر الناجم عن الإنسان).
و بعد ذلك سنرسل لك بطاقة جديدة
المنتج إلى المشتري ودفع ثمن تكلفة إعادة إرسال الشحن.
2) إذا كانت البضاعة (السعر الإجمالي بما في ذلك الشحن أقل من 10USD) لديها مشاكل نوعية، ونحن
سوف أعيد إرسال منتج جديد في المشتري النظام التالي؛ إذا لم يخطط المشتري لإجراء طلب جديد في
على المدى القريب، يمكن للمشتري دفع تكلفة إعادة إرسال الشحن وطلب إعادة إرسال منتج جديد.
هناك مشكلة مع المنتجات، يرجى الاتصال بنا سوف نحلها بمجرد أن نحصل
بريدك الإلكتروني
