شركة YW DKE التجارية
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SMC |
| إصدار الشهادات: | CE |
| رقم الموديل: | KQG2H08-02S |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون / حسب طلب العملاء |
| وقت التسليم: | 1-7 أيام عمل بعد الدفع |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 5000 قطعة / 1 شهر |
| درجة حرارة الوسائط: | -5 ~ 150 درجة | المواد: | SUS316 |
|---|---|---|---|
| وسائط: | هواء أو سائل | موضوع الاتصال R، M: | 1/8 |
| الضغط: | 0-1 ميجا باسكال | مجال التطبيق: | صناعة الطيران |
| إبراز: | أدوات الأنبوب النيوماتيكي متعددة الموصلات,رابط متعدد الأنابيب الهوائية,SUS316 أدوات الأنبوب الهوائية,Pneumatic Pipe Multi Connector,SUS316 Pneumatic Pipe fittings |
||

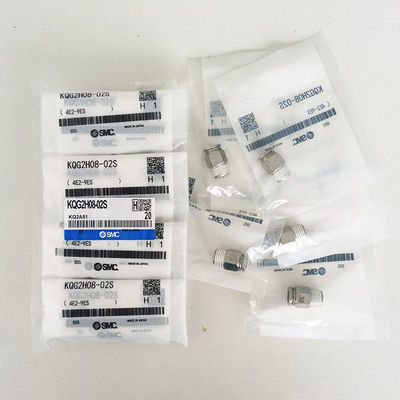

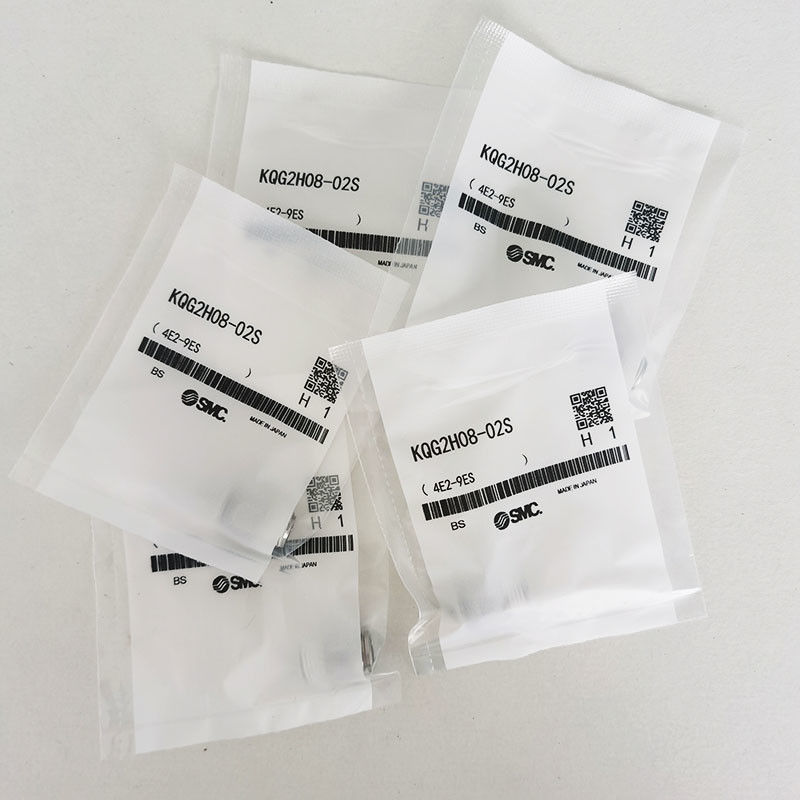

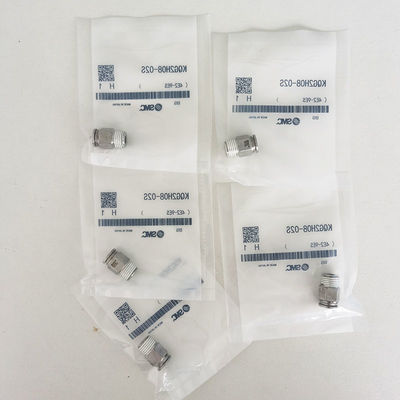

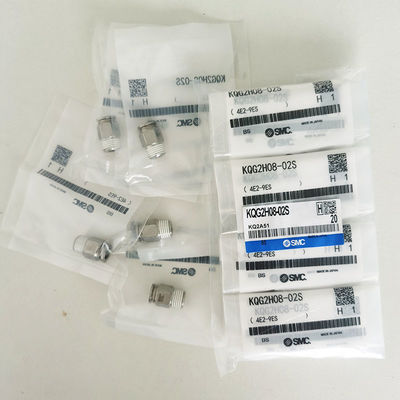

سمك KQG2H08-02S
SUS316 0-1mpa 1/8 صناعة الطيران والفضاء
وصف المنتج:
ربط الذكور يدفع لربط الأدوات مع سائل الخيط ، 316 الفولاذ المقاوم للصدأ (KQG2H08-02S)
جهاز SMC One-Touch
الخصائص
· ضيقة الوزن مع وزن أقل.
غير الدهني.
يمكن استخدامها مع البخار.
· الجزء المعدني: SUS316، الجزء الختم: FKM خاصة.
· درجة حرارة سائل التشغيل: -5 إلى +150°C
· تتوافق مع قانون الصحة الغذائية في اليابان. (مواد الجزء تتوافق مع اختبار معايير الأدوات وحاويات التعبئة والتغليف).
التطبيقات
· تستخدم للأنابيب في اتجاه واحد من خيط أنثى.
الأنابيب المطبقة:
| الأنابيب المطبقة | الأنابيب المطبقة | FEP، PFA، نايلون، نايلون ناعمملاحظة1)البولي يوريثان، البوليوليفين |
| أنابيب 0.D | Ø3.2، Ø4، Ø6، Ø8، Ø10، Ø12، Ø16 | |
| المواصفات | سائلملاحظة3) | الهواء والماء والبخار
ملاحظة2) |
| نطاق ضغط العمل | -100 كيبا إلى 1 مباملاحظة4) | |
| ضغط الدليل | 3.0 مبا | |
| درجة حرارة المحيط والسائلملاحظة5) | - من 5 إلى 150 درجة مئوية (لا تجمد)ملاحظة4) | |
| المزلق | المواصفات الخالية من الدهون | |
| ختم على الخيوط | مع مسدس | |
| الحرارة حالة التثبيت الغلاف الداخلي |
أنابيب | الحرارة |
| أنابيب FEP / سلسلة TH | 80 درجة مئوية أو أكثر | |
| أنابيب سوبر PFA/سلسلة TL | 120 درجة مئوية أو أكثر | |
الملاحظة 1)لا يمكن استخدام الماء في أنابيب النايلون الناعمة.
الملاحظة 2)استشر SMC بخصوص أنبوب مناسب بشكل منفصل.
الملاحظة 3)تجنب الاستخدام في تطبيق تحت الفراغ مثل اختبار التسرب ، حيث أن هناك تسرب.
الملاحظة 4)تحقق من نطاق ضغط التشغيل ونطاق درجة حرارة التشغيل للأنابيب.
الملاحظة 5)يوصى باستخدام الغلاف الداخلي في الحالات التالية (ما عداØ3.2):
● عند الاستخدام في درجة حرارة عالية.
● عند الاستخدام في درجة حرارة عالية.
|
رابط ذكر: KQG2H |
|||||||||
| قابل للتطبيق أنابيب زائدة (ملم) |
الاتصال الخيط ر، م |
النموذج | هـ (العرض عبر مسطح) |
الملاحظة 1) ØD |
(ل) | A* | م | الملاحظة 2) فعالة المساحة (ملم2) |
الوزن |
| ø3.2 | M5 × 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 1/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 1/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 1/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 1/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 1/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| نصف | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 1/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| نصف | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| نصف | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
بند بعد البيع:
سياسة ضمان الجودة لمدة سنة واحدة
سوف نتحقق من جودة البضائع قبل الشحن
مشاكل غير متوقعة
يحدث، ونحن نأمل لحل المشاكل مع المشتري من خلال ودية في
بالطريقة التالية:
1، إذا كانت مشكلة الجودة، يمكن للمشتري تقديم الجدل في غضون 15days بعد
استلام البضائع،
يجب على المشتري أن يقدم الصور أو الفيديو وغيرها من الأدلة للبائع
تعرفوا
2،الضرر من صنع الإنسان، المشترون يتحملون المسؤولية الكاملة.
3برنامج معالجة جودة المنتج:
1) المشتري يعيد المنتجات لأسباب سوء الجودة لمدة سنة واحدة
(لا تشمل تلك
الأضرار الناجمة عن الملاحة أو الأضرار الناجمة عن الإنسان).
يتم تقييم رسوم إعادة التخزين بنسبة 15% لأي منتجات يتم إرجاعها في حالة "مستخدمة"
المنتج إلى المشتري ودفع ثمن تكلفة إعادة إرسال الشحن.
2) إذا كانت البضاعة (السعر الإجمالي بما في ذلك الشحن أقل من 10USD) لديها مشاكل نوعية، ونحن
سوف أعيد إرسال منتج جديد في المشتري النظام التالي؛ إذا لم يخطط المشتري لإجراء طلب جديد في
على المدى القريب، يمكن للمشتري دفع تكلفة إعادة إرسال الشحن وطلب إعادة إرسال منتج جديد.
هناك مشكلة مع المنتجات، يرجى الاتصال بنا سوف نحلها بمجرد أن نحصل.
إذا كان لديك أي سؤال آخر، مرحب بك في الاتصال بنا.
