Name: سلسلة KKA SS316 KKA3P-01F نوع القابس (P) خيط إناثي نوع S
Brand: YW DKE TRADING COMPANY
SKU: سلسلة KKA3P-01F KKA
Availability: InStock

منزل المنتجات أدوات الأنبوب النيوماتيكية

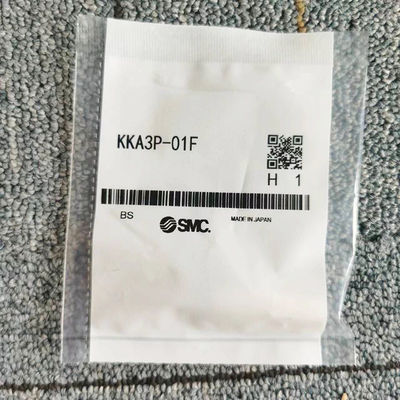

سلسلة KKA SS316 KKA3P-01F نوع القابس (P) خيط إناثي نوع S

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	سلسلة KKA3P-01F KKA

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كيس بلاستيك ، صندوق ، كرتون ، منصة نقالة
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

نطاق ضغط التشغيل ((MPa):	0.1-1 ميجا باسكال	-إتصال الأنابيب:	آر سي 1/8
نطاق درجة حرارة التشغيل ((°C):	- 5 ¢ 150	سائل قابل للتطبيق:	الماء / الهواء
حجم الجسم:	1/8	ضغط إثبات مضمون:	10 ميجا باسكال
إبراز:	S القابض SS316 نوع القابض , الخيط الأنثوي SS316 نوع القابض

سلسلة KKA SS316 (KKA3P-01F) نوع القابس (P) خيط إناثي نوع S

المواصفات المُهيّئة

النوع	المعيار	نوع المفاصل	نساء مطوية بخيوط
ذكر/أنثى	سدادة	مادة الجسم	SUS304
مادة الختم	[NBR] 00011	السائل المطبق	الماء / الهواء
بيئة التشغيل، التطبيقات	المعيار	نطاق درجة حرارة التشغيل ((°C)	- 5 ¢ 150
نطاق ضغط التشغيل ((MPa)	-0.1 ∙ 1	حجم الجسم	1/8
-إتصال الأنابيب	Rc1/8	مع أو بدون صمام فحص	Y

المواصفات الخاصة بنوع الخيط الأنثوي من سلسلة S KKA

بدون، صمام التحكم، سدادة، نوع الخيط الأنثوي المظهر الخارجي

Without, check valve, plug, female thread type external appearance

رموز JIS لسلسلة KKA

سلسلة KKA SS316 KKA3P-01F نوع القابس (P) خيط إناثي نوع S 1

سائل العمل	الماء والهواء
نطاق ضغط العمل_*1	KKA3: -100 kPa إلى 1 MPa KKA4، KKA6، KKA7، KKA8، KKA9: 0 إلى 1 MPa
الضغط المضمون	10 مبا
نطاق درجة حرارة البيئة وسائل العمل	-5 إلى 150 درجة مئوية (بدون تجميد) * لا يمكن استخدامه للحرارة
المواصفات غير المزينة	لا تستخدم الدهون (الأجزاء المنزلقة من المطاط والمعادن: طلاء الفلور)
المواد	الأجزاء المعدنية: SUS304؛ الأجزاء المطاطية: فلورولستومر (FKM خاصة)
البحر	يتضمن مُغلق الخيوط الذكور

*1: لا تستخدم مع جهاز اختبار التسرب أو للحفاظ على الفراغ لأن تسرب صفر لا يمكن ضمانه.

الأداء

طريقة توصيل الشاشة: توصيل وحيد التصرف وإطلاق
صمام الاختبار: صمام الاختبار المدمج في كلا الجانبين من الشاشة والصمام ، دون صمام الاختبار

* لا يمكن توصيل سلسلة KKA إلى سلسلة KK أو سلسلة KKH.

خصائص النماذج مع صمام التحقق على جانبي

حجم الجسم	كمية قطرات السائل (cm3 لكل حالة)	كمية التهوية (cm3 لكل حالة)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"كمية قطرات السائل" تشير إلى كمية الماء الداخلي التي تضيع عند إيقاف وصلة الدخول.
"كمية التهوية" تشير إلى كمية الهواء الخارجي التي يتم استيعابها عندما يتم توصيل الشاشة والمقبس.

رسم هيكلي

رسم هيكلي للشاشة

رسم هيكلي لسلسلة KKA

خصائص معدل التدفق

الهواء

سدادة: مع صمام الانسداد / مصدر: مع صمام الانسداد

سدادة: بدون صمام إيقاف / مصدر: مع صمام إيقاف

سدادة: مع صمام الانسداد / مصدر: مع صمام الانسداد

سدادة: بدون صمام عازل / مصدر: بدون صمام عازل

حجم الجسم	النموذج	T قطر منفذ الاتصال	هـ العرض عبر الشقق	(ل)₁	(ل)₂	الحد الأدنى لقطر الثقب	مساحة القطع العرضي الفعالة ملم²	الوزن g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
نصف	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
