Name: المكونات الهوائية SMC القابضة KKA4P-02F SUS نوع الخيوط الأنثوية سلسلة KKA
Brand: YW DKE TRADING COMPANY
SKU: سلسلة KKA4P-02F KKA
Availability: InStock

منزل المنتجات أدوات الأنبوب النيوماتيكية

المكونات الهوائية SMC القابضة KKA4P-02F SUS نوع الخيوط الأنثوية سلسلة KKA

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	سلسلة KKA4P-02F KKA

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	قابل للتفاوض

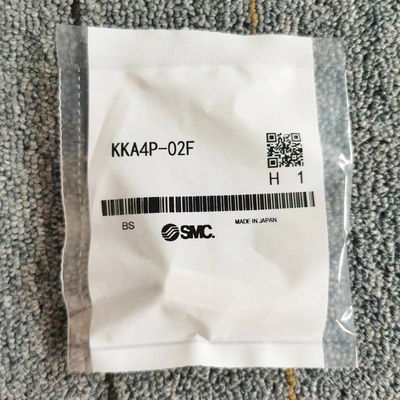

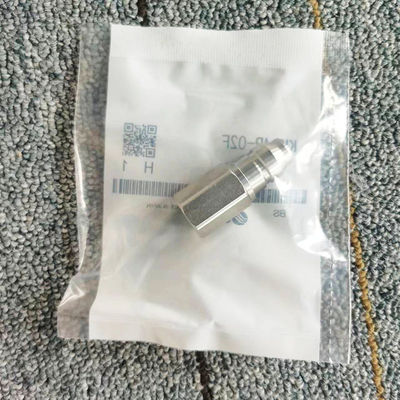

تفاصيل التغليف:	كيس بلاستيك ، صندوق ، كرتون ، منصة نقالة
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	(ت) ، (ويسترن يونيون) ، (باي بال)
القدرة على العرض:	5000 قطعة / 1 شهر

اتصل

مفصلة وصف المنتج

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
إبراز:	سدادة سلسلة KKA kka4p-02f,سدادة الفولاذ المقاوم للصدأ kka4p-02f,سدادة الخيوط الإناث kka4p-02f , Stainless Steel plug kka4p-02f , Female Thread plug kka4p-02f

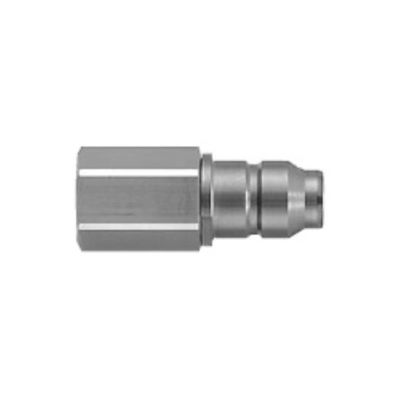

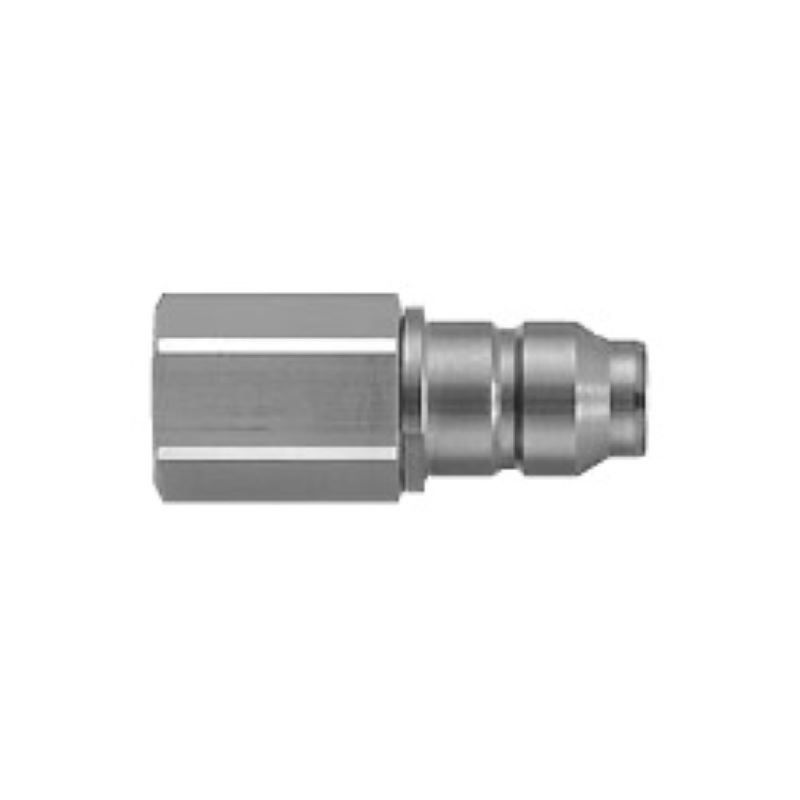

سلسلة KKA SS316 (KKA4P-02F) نوع القابس (P) خيط إناثي نوع S

المواصفات المُهيّئة

النوع	المعيار	نوع المفاصل	نساء مطوية بخيوط
ذكر/أنثى	سدادة	مادة الجسم	SUS304
مادة الختم	[NBR] 00011	السائل المطبق	الماء / الهواء
بيئة التشغيل، التطبيقات	المعيار	نطاق درجة حرارة التشغيل ((°C)	- 5 ¢ 150
نطاق ضغط التشغيل ((MPa)	0 ¢ 1	حجم الجسم	1/4
اتصالات الأنابيب	Rc1/4	مع أو بدون صمام فحص	Y

المواصفات الخاصة بنوع الخيط الأنثوي من سلسلة S KKA

بدون، صمام التحكم، سدادة، نوع الخيط الأنثوي المظهر الخارجي

المكونات الهوائية SMC القابضة KKA4P-02F SUS نوع الخيوط الأنثوية سلسلة KKA 0

رموز JIS لسلسلة KKA

المكونات الهوائية SMC القابضة KKA4P-02F SUS نوع الخيوط الأنثوية سلسلة KKA 1

خصائص النماذج مع صمام التحقق على جانبي

حجم الجسم	كمية قطرات السائل (cm3 لكل حالة)	كمية التهوية (cm3 لكل حالة)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"كمية قطرات السائل" تشير إلى كمية الماء الداخلي التي تضيع عندما يتم إيقاف وصلة الدخول.
"كمية التهوية" تشير إلى كمية الهواء الخارجي التي يتم استيعابها عندما يتم توصيل الشاشة والمقبس.

سائل العمل	الماء والهواء
نطاق ضغط العمل_*1	KKA3: -100 kPa إلى 1 MPa KKA4، KKA6، KKA7، KKA8، KKA9: 0 إلى 1 MPa
الضغط المضمون	10 مبا
نطاق درجة حرارة البيئة وسائل العمل	-5 إلى +150 درجة مئوية (بدون تجميد) * لا يمكن استخدامه للحرارة
المواصفات غير المزينة	لا تستخدم الدهون (الأجزاء المنزلقة من المطاط والمعادن: طلاء الفلور)
المواد	الأجزاء المعدنية: SUS304؛ الأجزاء المطاطية: الفلوروايلستومر (FKM خاصة)

*1: لا تستخدم مع جهاز اختبار التسرب أو للحفاظ على الفراغ حيث لا يمكن ضمان عدم وجود تسرب.

الأداء

طريقة توصيل الشاشة: توصيل وحيد التصرف وإطلاق
صمام الاختبار: صمام الاختبار المدمج في كلا الجانبين من الشاشة والصمام ، دون صمام الاختبار

* لا يمكن توصيل سلسلة KKA إلى سلسلة KK أو سلسلة KKH.

رسم هيكلي

رسم هيكلي للشاشة

رسم هيكلي لسلسلة KKA

الرقم	اسم الجزء	المواد	ملاحظة
1	جسد الشاشة	SUS304	طلاء الفلور
2	الجسم الخلفي	SUS304	-
3	صمام القابض	SUS304	-
4	حلقة O الصمام	إدارة الطيران الخاصة	طلاء الفلور
5	حلقة O في جسد القابس	إدارة الطيران الخاصة	طلاء الفلور
6	ربيع الصمام	معادلة لـ SUS304	KKA3
6	ربيع الصمام	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

الأبعاد: سدادة (P)

مع صمام التفتيش

مع صمام إيقاف، نوع خيوط الإناث الرسم البياني

حجم الجسم	النموذج	T قطر منفذ الاتصال	هـ العرض عبر الشقق	(ل)₁	(ل)₂	الحد الأدنى لقطر الثقب	مساحة القطع العرضي الفعالة ملم²	الوزن g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
نصف	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
