Name: CY1B6H-100 200 300 400 500 SMC أسطوانة بدون عصى سلسلة CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

منزل المنتجات اسطوانة مكبس تعمل بالهواء المضغوط

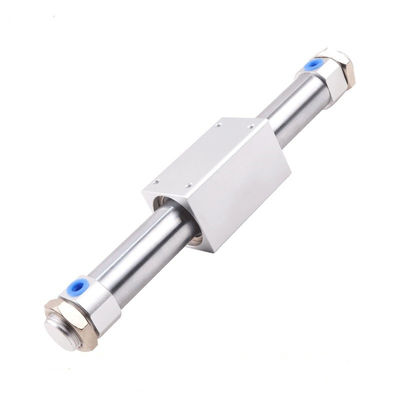

CY1B6H-100 200 300 400 500 SMC أسطوانة بدون عصى سلسلة CY1B

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	SMC
إصدار الشهادات:	CE
رقم الموديل:	CY1B6H-100

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	كيس بلاستيك ، صندوق ، كرتون ، منصة نقالة
وقت التسليم:	1-7 أيام عمل بعد الدفع
شروط الدفع:	(ت) ، (ويسترن يونيون) ، (باي بال)
القدرة على العرض:	5000 قطعة/شهر

اتصل

مفصلة وصف المنتج

نوع الاسطوانة مزدوجة الفعل:	أسطوانة توسيد قابلة للتعديل	نوع الاسطوانة المختلطة:	اسطوانة مضغوطة
الوسيط العامل:	هواء نظيف	ضغط العمل:	0.1~1.0MPa
الضغط المضمون:	1.35MPa	السكتة الدماغية وسادة:	20 ملم / 32 ملم
حجم الميناء:	G1/8 G1/4 G3/8 G1/2	الكلمات الرئيسية:	أسطوانة هوائية منخفضة الطاقة
النموذج:	أسطوانة (ساي 1 بي) ، أسطوانة (ساي 3 بي)	العلامة التجارية:	VPC هوائي
إبراز:	أسطوانة CY1B6H-100 SMC بدون عصى , سلسلة CY1B SMC بدون عصى

السكتة الدماغية القياسية

حجم الحفر ((ملم)	مسار قياسي ((ملم)	قابل للتصنيع ملاحظة) الحد الأقصى للمسار (ملم)
6	50,100,150,200	300
10	50، 100، 150، 200، 250، 300	500
50	100150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

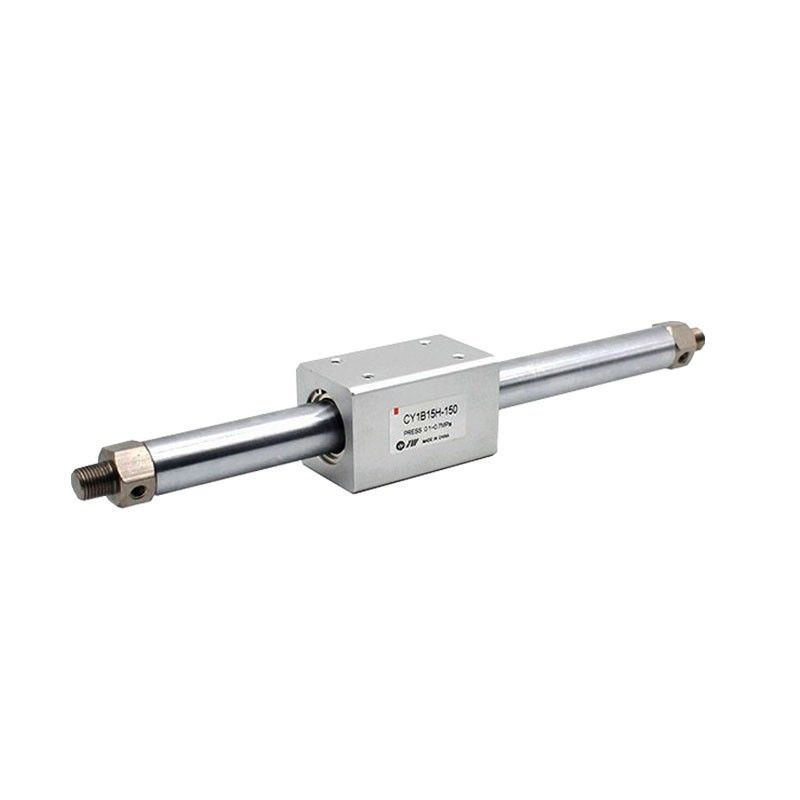

Cy1b Cy3b أسطوانات هوائية هوائية بدون عصى مغناطيسية

1سلسلة CY3B الأسطوانة الهوائية بدون قضيب تستخدم على نطاق واسع جدا في التشغيل الآلي
2عادةً ما يكون حجم الحفرة: 6mm، 10mm، 15mm، 20mm، 25mm، 32mm، 40mm، 50mm، 63mm
3.استخدام وسادة مطاطية من النوع القياسي للحفاظ على تشغيل الأسطوانة بشكل سلس وآمن وهادئ.
4-أسهل ومتنوعة.
5نوع محامل الزحام.

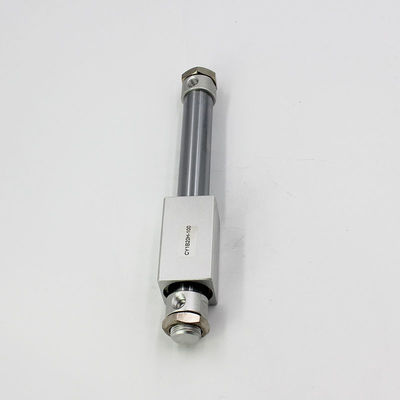

CY1B6H-100 200 300 400 500 SMC أسطوانة بدون عصى سلسلة CY1B 0

أسطوانة بدون قضيب CY3B مقناطيسية ، مجموعة خيارات السفر كبيرة ، السباق أكبر من الأسطوانة العادية ؛استخدام محامل الكرات يجعل الاسطوانة تحمل حمولة غريبة ويمكن أن تتحرك بسلاسةلا يحتوي المكبس على اتصال ميكانيكي بين المنزلقات ، وأداء الختم ممتاز ، ويمكن تثبيت عازل ، والعمل العكسي سلس وخالي من الاصطدام.

1,خفيف الوزن
2,مقصر في الطول
3,يتم تثبيت أجهزة الاحتفاظ بالزيت على السطحين الداخلي والخارجي لأنبوب الأسطوانة للحفاظ على التشحيم.
4,محور التحكم يحسن دقة السكتة الدماغية / قابلية التكرار. يمكن الحفاظ على موقع السكتة الدماغية مع وضع محور التحكم بجانب سماح الصدمات ، لذلك ليس من الضروري ضبط السكتة الدماغية.
5,خيط NPT وخيط G متوفرين كمعيار

حجم الحفر ((ملم)	6	10	15	20	25	32	40	50	63
الوسيط العامل	الهواء
ضغط الدليل	1.05Mpa
الضغط الدقيق	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
ضغط أقصى	0.7Mpa
درجة حرارة العمل	-10~60 درجة مئوية
سرعة المكبس	50-500 مم/ثانية
الوسادة	مضارب مطاطي
التشحيم	غير مطلوب
قوة الاحتفاظ بالمغناطيس ((N)	19.6	53.9	137	231	363	588	922	1471	2256

سلسلة CY3B الاساسية المغناطيسية العلاقة الأسطوانة بدون قضيبخصائص المنتج

خصائص المنتج	1الحلقة المقاومة للاستعمال هي 70٪ أكثر من سلسلة CYl B، لذلك يتم تحسين القدرة على تحمل العمود.
	يستخدم الحلقة المقاومة للاستعمال من الراتنج الخاص لتحسين التشحيم والمتانة.
	3حلقة مضادة للغبار على الدراجة خفضت ضغط العمل الحد الأدنى بنسبة 30٪
	4أبعاد التثبيت هي نفسها مثل سلسلة CY1B/R.

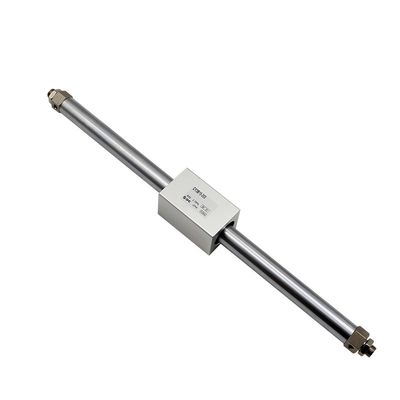

Cy3b Series Basic Magnetic Coupling Rodless Cylinder

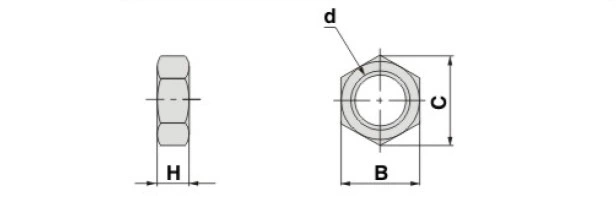

مكون	حجم الحفر (ملم)	د	هـ	ب	ج
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

التثبيت والتعليم

التثبيت و التعليمات	1يجب تنظيف الأوساخ في خط الأنابيب قبل توصيل الأسطوانة ، من أجل الحفاظ على نظافة داخل الأسطوانات.
	2يجب تصفية الوسيط المستخدم في الأسطوانة عن طريق عنصر تصفية (أكثر من 40 أوم) قبل الاستخدام.
	3يجب اتخاذ تدابير مضادة للتجمد في بيئة ذات درجة حرارة منخفضة لمنع التجمد في النظام.
	4.إذا كان سيتيندر قد ترك دون استخدام لفترة طويلة، والانتباه إلى السطح الصدأ وتثبيت سدادة الغبار في المدخل والمخرج
