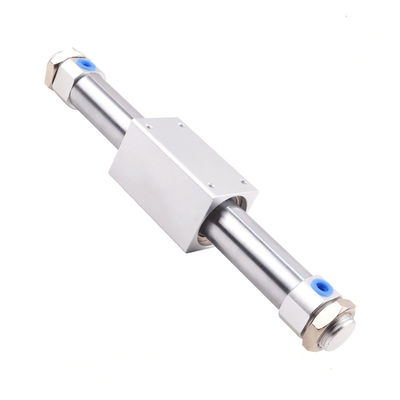

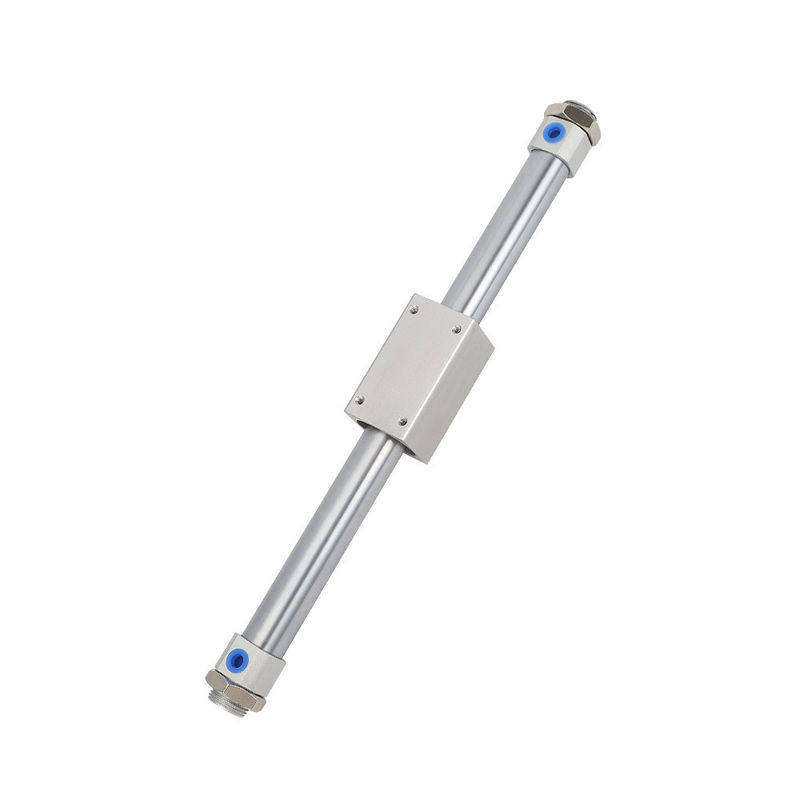

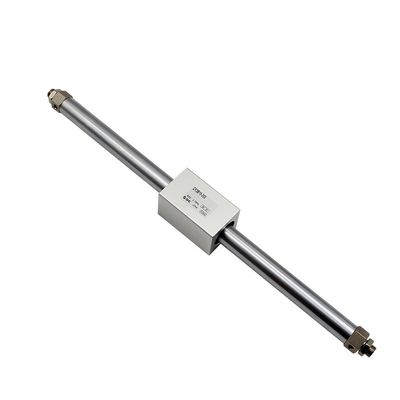

SMC CY1B مطحنة غير مطحنة البستون الأسطوانة الهوائية مع السائل الهوائي

وصف المنتج:

عندما يتعلق الأمر باختيار الأسطوانة المناسبة بدون قضبان، فإن المواصفات المهمة التي يجب مراعاتها هي قطر الأسطوانة.أسطوانة CY1B بدون قضبان تقدم مجموعة من قطرات الأسطوانات للاختيار من بينها، بما في ذلك 6 ملم، 10 ملم، 15 ملم، 20 ملم، 25 ملم، 32 ملم، 40 ملم، 50 ملم، و 63 ملم.

الجانب المهم الآخر الذي يجب مراعاته هو مسافة السفر. المسافة القياسية للسائبة CY1B بدون قضبان هي ما بين 50-1000mm ولكن بالنسبة لأقطار الأسطوانات الأكبر من 50mm و 63mm ،يمكن أن يصل السفر إلى 6 مل.

نطاق درجة الحرارة التشغيلية، وهو نطاق درجة الحرارة التي تعمل فيها البلاستيك بشكل فعال، هو ما بين 5 إلى 60 درجة مئوية للبلاستيك CY1B بدون قضبان.

بالإضافة إلى ذلك ، فإن سرعة المكبس هي عامل آخر يجب مراعاته أثناء الاختيار. تتراوح سرعة المكبس لنموذج CY1B من 50 إلى 400 مم / ثانية.

وأخيراً وليس آخراً، فإن نطاق ضغط الاستخدام، وهو نطاق الضغط الذي يمكن للأسطوانة العمل فيه بأمان، يتراوح بين 0.18-0.7MPa لنموذج CY1B.

الخصائص:

تعمل أسطوانة CY1B بدون قضبان باستخدام طريقة فريدة لضمان أداء ثابت وموثوق به. في هذا النوع من الأسطوانات ، يتم تثبيت مجموعة من الحلقات المغناطيسية عالية القوة على المكبس.هذه الحلقات المغناطيسية مصممة لخلق مجال مغناطيسي طويل الأجل ومستقر.

تنتقل خطوط المجال المغناطيسي الناتجة عن الحلقات بعد ذلك عبر الأسطوانة ذات الجدران الرقيقة. في نفس الوقت ، توجد مجموعة أخرى من الحلقات المغناطيسية على الخارج من الأسطوانة.المجموعتين من الحلقات المغناطيسية تتفاعلان مع بعضها البعض بسبب الخصائص المغناطيسية المعاكسة للحلقاتهذا التفاعل يؤدي إلى قوة امتصاص قوية تحافظ على مجموعتين من الحلقات المغناطيسية معا.

عندما يدفع ضغط الهواء داخل الأسطوانة المكبس إلى الأمام، فإن القوة المغناطيسية تدفع غطاء الحلقة المغناطيسية الموجود خارج الأسطوانة للتحرك بالتزامن مع المكبس.هذه الحركة السائلة والديناميكية هي المسؤولة عن دفع المكبس الأسطوانة.

من المهم التأكد من أن قوة امتصاص الحلقة المغناطيسية تتطابق مع قوة دفع المكبس في الأسطوانة. هذا الاهتمام بالتفاصيل يضمن أن الأسطوانة تعمل دائمًا على مستوى مثالي.

المعلمات التقنية:

التطبيقات:

هل تبحث عن أسطوانة بدون قضبان تستغرق مساحة ضئيلة وتتطلب القليل من الجهد في التثبيت؟ سلسلة CY1B قد تكون الحل لمشاكلك.حجم هذه الأسطوانات الصغير يجعل من السهل تركيبهاويمكن وضع الحمولة مباشرة عليهم، وهو أمر مريح للغاية.

هل يتطلب مشروعك أسطوانة ذات ضربة طويلة بشكل خاص؟ أسطوانات CY1B خالية من قضيب المكبس ، مما يعني أن المضرب المتحرك أطول ، مما يجعلها مثالية لهذه التطبيقات.

إذا كنت بحاجة إلى أسطوانة ذات قوة احتواء عالية ، فلا تبحث أكثر من سلسلة CY1B. بنيتها الفريدة تمنحها قوة احتواء كبيرة مقارنة بالأسطوانات الأخرى في السوق.

لضمان تأثير عازل جيد ، تمت إضافة المطاط في كلا طرفي أسطوانات CY1B لتخفيف العازل ، مما يخلق ضبط سلس وشحذ.

التعبئة والشحن:

تغليف المنتج:

سوف يتم تعبئة الأسطوانة النيوماتيكية المكبس في صندوق كرتون صلب لضمان النقل الآمن.سيتم تأمين الاسطوانة داخل الصندوق مع غطاء الرغوة لمنع أي تلف أثناء الشحن.

الشحن:

سيتم شحن الأسطوانة الهوائية المكبسة عن طريق الشحن الأرضي القياسي من خلال الناقل المفضل لديناولكن يمكن للعملاء أن يتوقعون وصول طلبهم خلال 3-7 أيام عمل.
