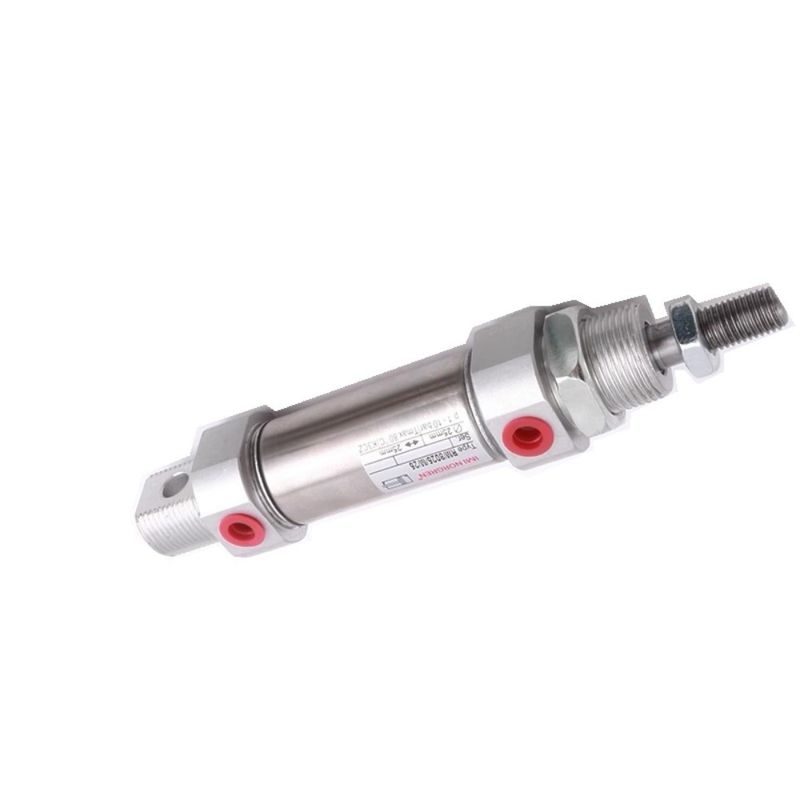

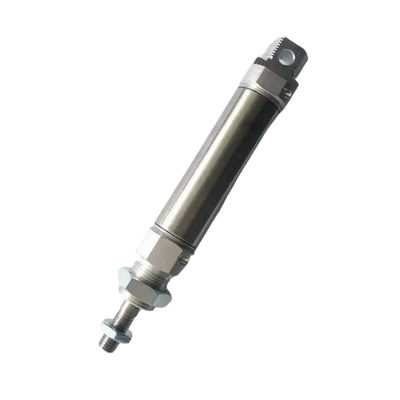

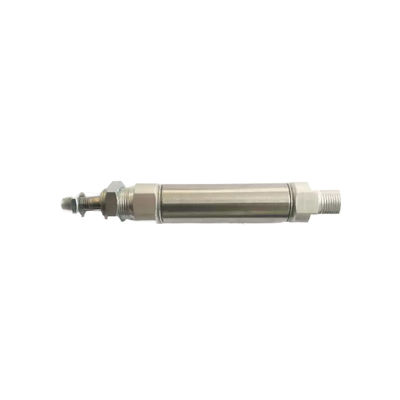

أسطوانة NORGREN RM/8010/8012/8016/M/MF/JM/10/15/20/25/30/50

وصف المنتج:

قطر الحفر:يختلف قطر الحفر في السلسلة المختلفة من الأسطوانات الصغيرة. على سبيل المثال ، يكون قطر الحفر في سلسلة RM / 28000 و RM / 8000 10-25mm ؛قطر الحفر في سلسلة RA/192000/M هو 20-125mm؛ وتشمل سلسلة ec قطرات الحفر مثل 12mm و 16mm و 20mm و 25mm و 32mm و 40mm و 50mm و 63mm و 80mm و 100mm.

تصميم المظهر:عادةً ما يتبنى تصميمًا مضغوطًا مع بنية صغيرة ، والتي يمكن أن تتكيف مع بيئات التثبيت ذات المساحة المحدودة ومريحة لدمجها في أجهزة مختلفة.

مادة الجسم الرئيسي:هناك خيارات مختلفة مثل سبيكة الألومنيوم والفولاذ المقاوم للصدأ والبلاستيك. على سبيل المثال ، سلسلة sf لديها هيكل كامل من الفولاذ المقاوم للصدأ ؛يمكن تصنيع سلسلة ac/cf من مواد الألومنيوم أو البلاستيك لتلبية متطلبات مقاومة التآكل، والقوة والوزن في سيناريوهات التطبيق المختلفة.

وضع العمل:هناك نوعان: واحد التفاعل ومزدوج التفاعل. أسطوانة التفاعل الواحد يعتمد على العودة الربيعية أو القوة الخارجية لإعادة ضبط،في حين أن الأسطوانة ذات التأثير المزدوج يحقق امتداد وتراجع قضيب المكبس عن طريق إمداد الهواء بالتناوب في كلا الطرفينعلى سبيل المثال ، يمكن أن تكون سلسلة RM / 28000 و RM / 8000 مفردة التأثير أو مزدوجة التأثير ، في حين أن السلسلة مثل RA / 192000 / M و 32 سلسلة أسطوانات مزدوجة التأثير.

نطاق الضغطعادةً ما يكون ضغط العمل حوالي 1-10بار. على سبيل المثال، يبلغ ضغط عمل أسطوانة سلسلة 32 1bar-10bar،ويمكن أن تختلف نطاق الضغط المحدد للمسلسلات المختلفة لتلبية متطلبات الضغط للتطبيقات المختلفة.

نطاق السرعة:سرعة حركة المكبس عادة ما تكون بين 10mm/s-1000mm/s. على سبيل المثال، سرعة أسطوانة سلسلة 32 هي 10mm/s-1000mm/s،ويمكن تعديلها عن طريق طرق مثل تنظيم صمام التحكم في التدفق وفقا للاحتياجات الفعلية.

طول السباق:نطاق السكتة الدماغية واسع نسبياً. على سبيل المثال ، يبلغ طول السكتة الدماغية لسائحة 32 5mm-500mm ، ويمكن اختيار طول السكتة الدماغية المحدد وفقًا لمتطلبات التطبيق الفعلية.

قوة الخروج:قوة الإخراج مرتبطة بعوامل مثل قطر الحفر وضغط العمل. كلما كان قطر الحفر أكبر وزيادة ضغط العمل ، زادت قوة الإخراج. على سبيل المثال ،للأسطوانة النموذج m/50132/25، عندما يكون قطر الثقب 32 ملم والضغط هو 2بار-10بار، والقوة الخارجة هي 445N.

نظام التوجيه:يتم تجهيز بعض السلسلات بمنظومات توجيه مختلفة. على سبيل المثال ، سلسلة RA/192000/M لديها ثلاثة أنظمة توجيه مختلفة: RA/192000/N2 ،... / N4 ،... / N6 ،والتي يمكن أن تضمن دقة توجيه حركة قضيب البستون وتتحمل حمولة جانبية معينة.

المكبس المغناطيسي:تستخدم العديد من نماذج الأسطوانات المصغرة المكبسات المغناطيسية ، مثل سلسلة RM / 28000 ، RM / 8000 ، RA / 192000 / M ، سلسلة 32 ، إلخ.المطابقة مع المفاتيح المغناطيسية يمكن أن تدرك الكشف عن ردود الفعل من موقف الأسطوانة، والتي هي مريحة للسيطرة الآلية.

وظيفة التخزين:بعض الأسطوانات مجهزة بجهاز عازل في نهاية السباق ، مثل عازل المطاط الاصطناعي ، والذي يمكن أن يقلل من تأثير المكبس في نهاية السباق ،تحسين عمر الخدمة واستقرار العمل للأسطوانةعلى سبيل المثال، أسطوانة سلسلة 7 لديها المطاط الاصطناعي عازل في نهاية السكتة الدماغية.

طريقة التثبيت:هناك طرق تثبيت مختلفة ، بما في ذلك تركيب القدم ، تركيب الدرج ، تركيب الأمام مع تركيب المكسرات ، إلخ.توفير خيارات تركيب مرنة وتسهيل الاتصال مع أجهزة مختلفة.

موقع الميناء الجويبعض السلسلة لديها مواقع المطار الاختيارية لتسهيل التثبيت المدمج وتلبية متطلبات التخطيطات المكانية المختلفة واتصالات خطوط الأنابيب.

حجم الواجهة:تتضمن أحجام الواجهة الشائعة G1 / 8 ، M5 ، إلخ. على سبيل المثال ، فإن حجم الواجهة لسائحة نموذج m / 6025/25 هو G1 / 8 ، والتي يمكن توصيلها بسهولة إلى أنابيب الهواء والمفاصل المقابلة.

المعلمات التقنية:

التطبيقات:

أسطوانة NORGREN Roundline Double Acting Cylinder هي مكون هوائي متعدد الاستخدامات يجد تطبيقه في مختلف الصناعات والسيناريوهات.هذا المنتج عالي الجودة مناسب لمجموعة واسعة من الاستخدامات.

واحدة من السمات الرئيسية لسلاسل نورغرن الروحية هي نطاق ضغط العمل من 1 إلى 10 بار، مما يجعلها مثالية للمهام التي تتطلب التحكم الدقيق والتشغيل الفعال.وظيفة العمل المزدوج تضمن أداء سلس ومتسق في كلا الاتجاهين.

المصنوع من برميل من الفولاذ المقاوم للصدأ، تم تصميم هذه الأسطوانة لتحمل ظروف العمل الصعبة وتوفر متانة طويلة الأمد.ضمان العمل الموثوق به في بيئات مختلفة.

سواء كنت بحاجة للقيام برفع أو الضغط أو الضغط أو مهام حركة خطية أخرى ، فإن أسطوانة NORGREN Roundline Double Acting هي خيار موثوق به.تشير تسمية سلسلة ISO Roundline إلى امتثالها للمعايير الدولية للجودة والأداء.

مع الحد الأدنى لكمية الطلب من 1 وخيارات تسعير مرنة من خلال التفاوض ، يمكن الوصول إلى هذه الأسطوانة لكل من العمليات الصغيرة والكبيرة.يمكن تخصيص تفاصيل التعبئة لتلبية متطلبات العميل الخاصةسواء كانت عبوات عاديّة أو حلول مخصصة.

عندما يتعلق الأمر بالتسليم ، يمكن للعملاء أن يتوقعوا وصول طلباتهم في غضون 1 إلى 7 أيام عمل بعد الدفع ، مما يضمن أوقات تسليم سريعة للمشاريع العاجلة. شروط الدفع مريحة ،بما في ذلك الخيارات مثل T / Tو (ويسترن يونيون) و (باي بال)

مع القدرة على توفير 5000 قطعة شهريا، نورغرن يضمن أن أسطوانة عمل مزدوج خط مستدير متاحة بسهولة لتلبية متطلبات مختلف الصناعات.أداء موثوق به، وتطبيقاتها متعددة الاستخدامات تجعلها مكونًا قيمًا في الأنظمة الهوائية.

التعبئة والشحن:

المنتج: أسطوانة هوائية بمكبس

الوصف: أسطوانة هوائية بمكبس عالية الجودة مصممة للتطبيقات الصناعية.

تتضمن الحزمة: - 1 أسطوانة منوعة بالبستنات - دليل التعليمات

معلومات الشحن: - طريقة الشحن: القياسية - وقت التسليم المتوقع: 3-5 أيام عمل - تكلفة الشحن: 10 دولار
