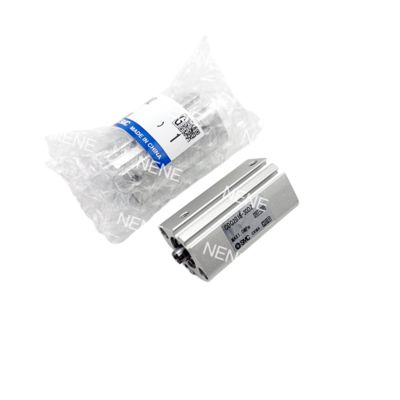

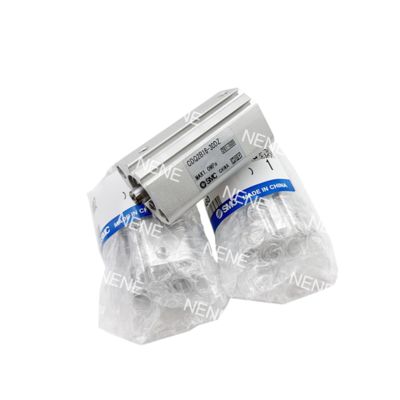

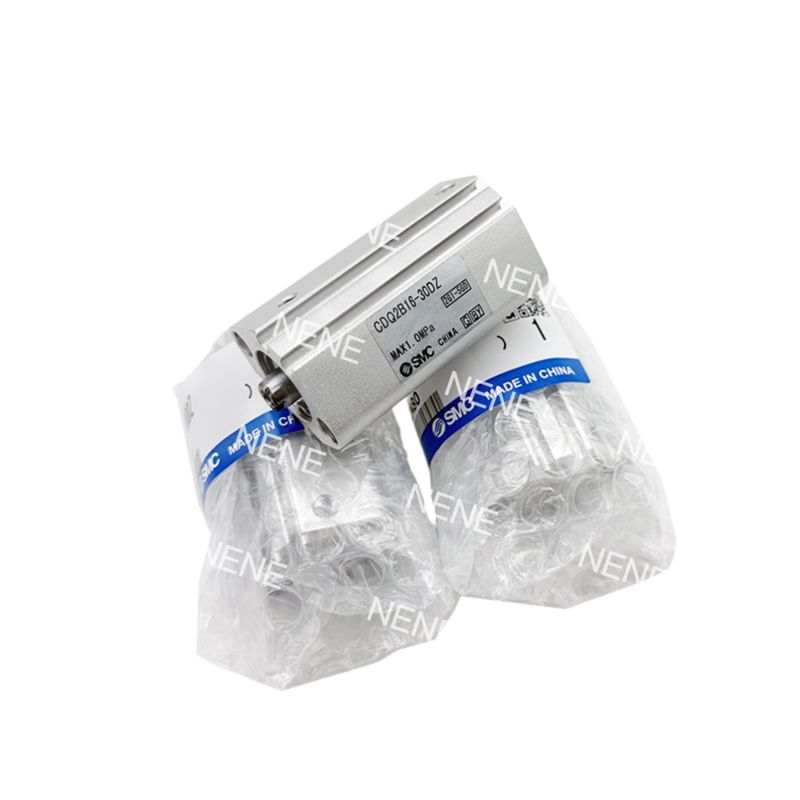

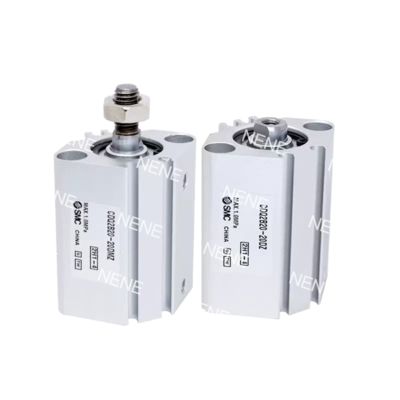

أسطوانة عمل مزدوجة ذات عصا واحدة CQ2A12-30D SMC 12mm ثقب 30mm ضربة

وصف المنتج:

توفر أسطوانات SMC CQ2A المدمجة للغاية حركة خطية دقيقة للتطبيقات ذات المساحة المحدودة. مع حجم الحفرة 12 مم وخيارات السباق تتراوح من 5 مم إلى 50 مم ،هذه الأسطوانات ذات العاملين المزدوجين هي أقصر بنسبة 30٪ من الأسطوانات القياسية مع الحفاظ على أداء قويمصنوعة من الألومنيوم الصناعي الصلب مع التجفيف الصلب، فإنها تعمل عند 0.05-1.0MPa (7-145 psi) لتقديم أقصى قوة دفع من 90N.

وتضمن الأختام المسبقة التشحيم التشغيل الخالي من الصيانة، وتسهل الحقول المغناطيسية المتكاملة تركيب أجهزة الاستشعار. الأسطوانات متوافقة مع نظام ملحقات SMCوالذي يتضمن أدلة، الصمامات، وأقواس التثبيت.

الخصائص:

ضيق للغاية: عرض 24 مم ، أقصر بنسبة 40٪ من أسطوانات ISO (على سبيل المثال ، 82 مم @ 50 مم ضربة)

خفيفة الوزن: جسم الألومنيوم المُحسّن للتوبولوجيا (0.15 كجم @ 50 ملم ضربة)

الاندماج الوحدي: التثبيت المباشر مع أدلة MXS / صمامات VQ

قوة الدفع المتوازنة: 90N±3٪ قوة ثنائية الاتجاه @ 1.0MPa

السرعة العالية: 500 ملم في الثانية، وقت الاستجابة 0.15 ثانية @ 50 ملم ضربة

وسادة قابلة للتعديل: ضامن هيدروليكي اختياري (0.043J امتصاص)

خيار درجة الحرارة العريضة: - XB6 أغلفة للعمل في -40 ~ 150 °C (-40 ~ 302 °F)

مقاومة التآكل: -XC6 مجموعة الفولاذ المقاوم للصدأ (SUS304 قضيب)

حماية IP65: -XC4 الممساحات المزدوجة للبيئات الغبارية / القذرة

فتحات أجهزة الاستشعار ذات الأربعة جوانب: متوافقة مع أجهزة الاستشعار D-M9N (فتحة 3.5mm)

8 أنماط التثبيت: مسامير محملة مسبقًا للتكوينات من النوع A/L/D

تعديل الدوران: تعديل مسار ±5 ملم مع وحدة -XC8

حفرة صلبة: طلاء 25μm ، مقاومة 3 × للارتداء

الصلبة المصفوفة بالكروم: سمك 0.02mm، معامل الاحتكاك μ≤0.15

سدادات التسرب الصفري: مركب X271 FKM ، تسرب < 0.1mL / min @ 0.5MPa

التطبيقات:

صناعة الإلكترونيات

معالجة المكونات الدقيقة:يتم استخدام نماذج السكتة القصيرة التي تتراوح بين 5-15 ملم لتحديد مكان 0201 من مكونات SMD في تجميع PCB ، وتحقيق التكرارية ضمن ± 0.05 ملم.

أنظمة وضع علامات بالليزر:يتم تشغيل رؤوس الترميز بضربات 20-30 ملم وتغذية الموقف عبر أجهزة الاستشعار D-M9N ، مما يضمن دقة المحاذاة مع انحراف أقل من 0.1 ملم.

المعدات الطبية والمختبرية

نقل العينة التشخيصية:يتم استخدام مجموعة من الفولاذ المقاوم للصدأ تتراوح بين 35-50 مم و -XC6 للتعامل مع العينات البيولوجية في المحللات ، وبالتالي منع التلوث في البيئات المتوافقة مع FDA.

تزويد المفاعل:تعمل في ضغط منخفض (0.05MPa) ، وتحقق دقة جرعة 0.1mL من السوائل في أجهزة IVD من خلال استخدام وحدات ضربة 10 مم.

خلايا الأتمتة المدمجة

فحص بصري:الأسطوانات ذات السكتات الدماغية 40 ملم تضع كاميرات AOI في سرعات تعديل من 50-200 ملم / ثانية ، مما يقلل من الاهتزاز أثناء التصوير عالي التكبير.

الروبوتات النهائية:متكاملة مع الروبوتات التعاونية لإدخال القطع الخفيفة الوزن، مجهزة بخط 25 ملم وخيوط قضيب M3، تعمل تحت أوقات دورة 0.5s.

آلات التعبئة والتعبئة

قطع عالية السرعة:يتم استخدام ضربات 50 ملم لتشغيل الشفرات في أنظمة الختم بالفيلم ، وإكمال القطع في 0.2s عند 1.0MPa مع الضغط الهيدروليكي للحد من الصدمات.

محاذاة العلامة:الإصدارات التي تتميز بضربات 15 ملم وأذنين -DZ تصحح انحرافات وضع العلامة ≤0. 3 ملم في خطوط تعبئة البثورات الصيدلانية.

دراسة حالة:حقق أحد الشركات المصنعة للأجهزة الطبية تخفيضًا بنسبة 42٪ في سمك الآلة من خلال تنفيذ CQ2A12-30DMZ مع أجهزة استشعار ذات أربعة جوانب ، مما أدى إلى انخفاض بنسبة 70٪ في أوقات التوقف في أنظمة تحميل الخرطوشة.

الدعم والخدمات:

لدينا الدعم الفني للمنتج والخدمات للأسطوانة الهوائية المكبسة تشمل:

- المساعدة في التثبيت والإعداد

- إرشادات حل المشاكل

- نصائح وتوصيات الصيانة

- خدمات الإصلاح

- تدريب المنتجات والموارد

التعبئة والشحن:

تغليف المنتج:

سيتم تعبئة الأسطوانة المضغوطة بالرصاص بعناية في صندوق كرتون قوي لضمان وصولها إليك بأمان وفي حالة مثالية.

الشحن:

نحن نقدم خدمات شحن سريعة وموثوقة لسلاسل المكبس الهوائي. سيتم معالجة طلبك على وجه السرعة ويتم شحنها في غضون 1-2 أيام عمل. اعتمادا على موقعك،قد تختلف أوقات التسليم ولكننا نسعى جاهدين لإيصال منتجك إليك بأسرع وقت ممكن.
