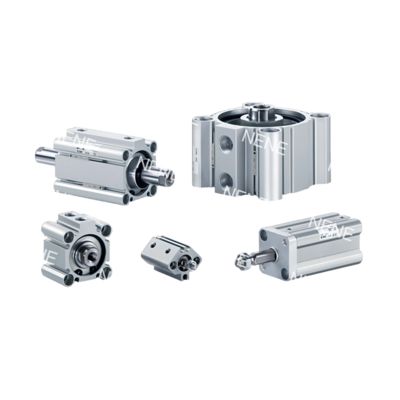

CQ2A12-15DM اسطوانة هوائية هوائية من نوع SMC

وصف المنتج:

توفر أسطوانات SMC CQ2A Series فائقة الصغر حركة خطية عالية الدقة في التطبيقات التي تحتوي على مساحة محدودة. تأتي هذه الأسطوانات ذات القضيب الفردي مزدوجة المفعول بحجم تجويف 12 مم وخيارات شوط تتراوح من 5 مم إلى 50 مم. على الرغم من أنها أقصر بنسبة 30٪ من الأسطوانات القياسية، إلا أنها توفر أداءً متينًا، مما يجعلها مناسبة لمختلف التطبيقات الصناعية.

تم تصنيع هذه الأسطوانات من الألومنيوم المستخدم في صناعة الطيران والأنودة الصلبة، وهي قادرة على العمل عند 0.05-1.0 ميجا باسكال (7-145 رطل لكل بوصة مربعة) ويمكنها توفير أقصى قوة دفع تبلغ 90 نيوتن. تساهم موانع التسرب المشحمة مسبقًا في التشغيل الخالي من الصيانة، بينما تسهل المجالات المغناطيسية المتكاملة تركيب المستشعر. علاوة على ذلك، تتوافق هذه الأسطوانات مع نظام الملحقات المعياري من SMC، مما يسمح بسهولة التكامل مع الملحقات مثل الأدلة والصمامات وأقواس التركيب.

الميزات:

صغير جدًا: بعرض 24 مم فقط، هذا التصميم أقصر بنسبة 40٪ من أسطوانات ISO، على سبيل المثال، يبلغ الطول 82 مم لشوط 50 مم.

خفيف الوزن: يتميز بهيكل من الألومنيوم مُحسّن للطوبولوجيا، والوزن 0.15 كجم فقط لشوط 50 مم.

التكامل المعياري: يسمح هذا التصميم بالتركيب المباشر مع أدلة MXS وصمامات VQ.

دفع متوازن: توقع قوة ثنائية الاتجاه تبلغ 90 نيوتن ± 3٪ عند 1.0 ميجا باسكال.

سرعة عالية: تعمل بسرعة 500 مم/ثانية مع زمن استجابة سريع يبلغ 0.15 ثانية لشوط 50 مم.

توسيد قابل للتعديل: لدى المستخدمين خيار ممتص صدمات هيدروليكي اختياري بامتصاص 0.043 جول.

خيار درجة الحرارة الواسعة: مُجهز بموانع تسرب -XB6، يمكن لهذا التصميم العمل في درجات حرارة تتراوح من -40 درجة مئوية إلى 150 درجة مئوية (-40 درجة فهرنهايت إلى 302 درجة فهرنهايت).

مقاومة التآكل: يستخدم مجموعة أدوات من الفولاذ المقاوم للصدأ -XC6 تتميز بقضيب SUS304 لزيادة المتانة.

حماية IP65: مُدمج مع ماسحات مزدوجة -XC4 للحماية من الغبار والأوساخ في البيئات المختلفة.

فتحات مستشعر ذات 4 جوانب: متوافقة مع مستشعرات D-M9N بحجم فتحة Φ3.5 مم.

8 أنماط تركيب: مصممة بمسامير مُحملة مسبقًا لتكوينات A/L/D-type سهلة.

تعديل الشوط: يمكن للمستخدمين تحقيق تعديل حركة ±5 مم باستخدام وحدة -XC8.

تجويف مؤكسد صلب: يتميز بطلاء 25 ميكرومتر لـ 3 أضعاف مقاومة التآكل.

قضيب مطلي بالكروم الصلب: يتميز بسمك 0.02 مم مع معامل احتكاك يبلغ μ≤0.15.

موانع تسرب خالية من التسرب: مُجهزة بموانع تسرب مركبة X271 FKM، مما يضمن تسربًا أقل من 0.1 مل/دقيقة عند 0.5 ميجا باسكال.

التطبيقات:

نقل عينات التشخيص:متغيرات الشوط 35-50 مم مع مجموعات الفولاذ المقاوم للصدأ -XC6 تتعامل مع العينات البيولوجية في المحللات، مما يمنع التلوث في البيئات المتوافقة مع إدارة الغذاء والدواء.

توزيع الكواشف:يحقق التشغيل منخفض الضغط (0.05 ميجا باسكال) دقة جرعات سائل تبلغ 0.1 مل في أجهزة التشخيص المختبري باستخدام وحدات شوط 10 مم.

خلايا أتمتة مدمجة

الفحص البصري:أسطوانات شوط 40 مم تضع كاميرات AOI بسرعة قابلة للتعديل من 50-200 مم/ثانية، مما يقلل من الاهتزاز أثناء التصوير عالي التكبير.

نهايات روبوتية:متكاملة مع الروبوتات التعاونية لإدخال الأجزاء خفيفة الوزن (شوط 25 مم، خيوط قضيب M3) في أقل من 0.5 ثانية.

آلات التعبئة والتغليف

القطع عالي السرعة:نماذج شوط 50 مم تقوم بتشغيل الشفرات في أنظمة إغلاق الأفلام، وإكمال القطع في 0.2 ثانية عند 1.0 ميجا باسكال مع توسيد هيدروليكي لتقليل الصدمات.

محاذاة الملصقات:تصحيح إصدارات الشوط 15 مم مع أذني التركيب -DZ لانحرافات موضع الملصق ≤0.3 مم في خطوط تغليف البثور الصيدلانية.

دراسة حالة:قام مصنع الأجهزة الطبية بتقليل سمك الماكينة بنسبة 42٪ باستخدام CQ2A12-30DMZ مع مستشعرات ذات 4 جوانب، مما أدى إلى تقليل وقت التوقف عن العمل بنسبة 70٪ في أنظمة تحميل الخراطيش.

الدعم والخدمات:

تشمل خدمات الدعم الفني للمنتج وخدمات أسطوانة الهواء المضغوط:

- المساعدة في تركيب وإعداد أسطوانة الهواء المضغوط

- إرشادات استكشاف الأخطاء وإصلاحها لأي مشكلات تشغيلية

- توصيات الصيانة لضمان الأداء الأمثل

- خدمات الإصلاح لأي مكونات تالفة أو معيبة

التعبئة والشحن:

تغليف المنتج:

يتم تعبئة أسطوانة الهواء المضغوط الخاصة بنا بعناية في صندوق من الورق المقوى المتين لضمان تسليمها بأمان. يتم لف الأسطوانة في رغوة واقية لمنع أي ضرر أثناء النقل.

الشحن:

نحن نقدم خدمات شحن سريعة وموثوقة لمنتج أسطوانة الهواء المضغوط. عادةً ما تتم معالجة الطلبات في غضون 1-2 أيام عمل ويتم شحنها باستخدام شركات نقل موثوقة لضمان التسليم في الوقت المناسب لعملائنا.
