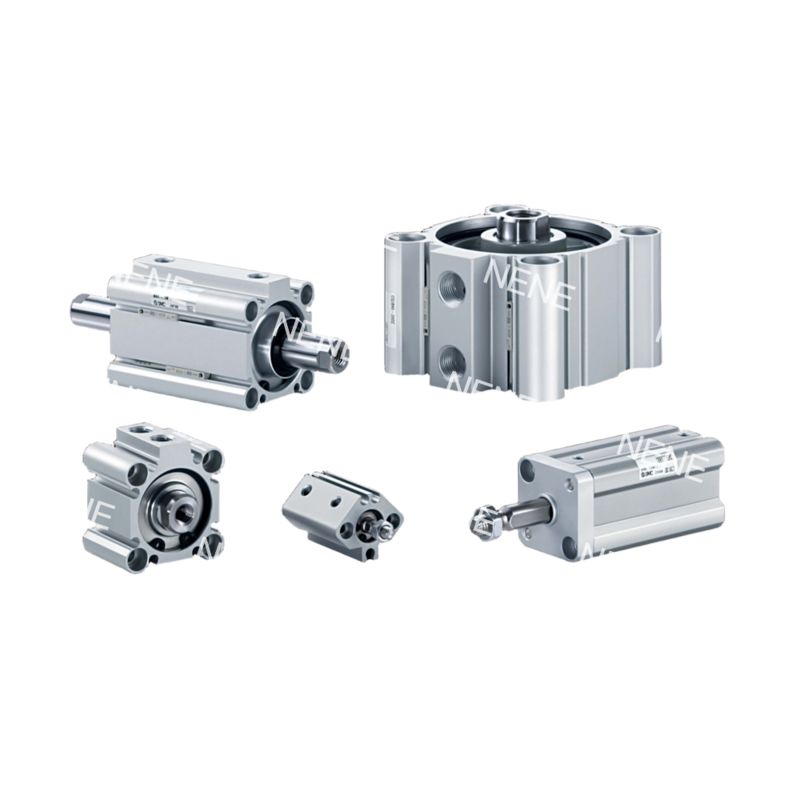

CQ2A12-10DM أسطوانة SMC مضغوطة مزدوجة الفعل قضيب واحد أسطوانة 12 أسطوانة قطرها 10 شوط

وصف المنتج:

توفر أسطوانات SMC CQ2A Series فائقة الصغر حركة خطية عالية الدقة في التطبيقات المقيدة بالمساحة. تتميز هذه الأسطوانات ذات القضيب الواحد مزدوجة المفعول بقطر تجويف 12 مم مع خيارات شوط 5/10/15/20/25/30/35/40/45/50 مم، وتجمع بين طول أقصر بنسبة 30% من الأسطوانات القياسية والأداء القوي.

مصنوعة من الألومنيوم المستخدم في صناعة الطيران مع الأكسدة الصلبة، وهي تعمل عند 0.05-1.0 ميجا باسكال (7-145 رطل لكل بوصة مربعة) لتوليد قوة دفع قصوى تبلغ 90 نيوتن. تتيح موانع التسرب المشحمة مسبقًا التشغيل الخالي من الصيانة بينما تدعم المجالات المغناطيسية المتكاملة تركيب المستشعر.

متوافقة مع نظام الملحقات المعياري من SMC بما في ذلك الأدلة والصمامات وأقواس التركيب.

الميزات:

فائق الصغر: عرض 24 مم، أقصر بنسبة 40% من أسطوانات ISO (على سبيل المثال، 82 مم عند شوط 50 مم)

خفيف الوزن: هيكل من الألومنيوم مُحسّن للطوبولوجيا (0.15 كجم عند شوط 50 مم)

تكامل معياري: تركيب مباشر مع أدلة MXS/صمامات VQ

قوة دفع متوازنة: 90N±3% قوة ثنائية الاتجاه عند 1.0 ميجا باسكال

سرعة عالية: تشغيل 500 مم/ثانية، زمن استجابة 0.15 ثانية عند شوط 50 مم

توسيد قابل للتعديل: ممتص صدمات هيدروليكي اختياري (امتصاص 0.043J)

خيار درجة الحرارة الواسعة: موانع تسرب -XB6 للتشغيل في نطاق -40~150 درجة مئوية (-40~302 درجة فهرنهايت)

مقاومة التآكل: مجموعة الفولاذ المقاوم للصدأ -XC6 (قضيب SUS304)

حماية IP65: ماسحات مزدوجة -XC4 للبيئات المتربة/المتسخة

فتحات مستشعر ذات 4 جوانب: متوافقة مع مستشعرات D-M9N (فتحة Φ3.5 مم)

8 أنماط تركيب: براغي مُحملة مسبقًا لتكوينات النوع A/L/D

تعديل الشوط: تعديل حركة ±5 مم مع وحدة -XC8

تجويف مؤكسد صلب: طلاء 25 ميكرومتر، مقاومة تآكل 3 أضعاف

قضيب مطلي بالكروم الصلب: سمك 0.02 مم، معامل احتكاك ≤0.15

موانع تسرب خالية من التسرب: مركب X271 FKM، <0.1 مل/دقيقة تسرب عند 0.5 ميجا باسكال

التطبيقات:

نقل العينات التشخيصية: تتعامل متغيرات الشوط 35-50 مم مع مجموعات الفولاذ المقاوم للصدأ -XC6 مع العينات البيولوجية في المحللات، مما يمنع التلوث في البيئات المتوافقة مع إدارة الغذاء والدواء.

توزيع الكواشف: يحقق التشغيل منخفض الضغط (0.05 ميجا باسكال) دقة جرعات سائل 0.1 مل في أجهزة التشخيص المختبري باستخدام وحدات شوط 10 مم.

خلايا التشغيل الآلي المدمجة
الفحص البصري: تضع أسطوانات الشوط 40 مم كاميرات AOI بسرعات قابلة للتعديل من 50-200 مم/ثانية، مما يقلل من الاهتزاز أثناء التصوير عالي التكبير.

أدوات نهاية الروبوت: مدمجة مع الروبوتات التعاونية لإدخال الأجزاء خفيفة الوزن (شوط 25 مم، خيوط قضيب M3) في أقل من 0.5 ثانية.

آلات التعبئة والتغليف
القطع عالي السرعة: تقوم نماذج الشوط 50 مم بتشغيل الشفرات في أنظمة إغلاق الأغشية، وإكمال القطع في 0.2 ثانية عند 1.0 ميجا باسكال مع توسيد هيدروليكي لتقليل الصدمات.
محاذاة الملصقات: تقوم إصدارات الشوط 15 مم مع أذني التركيب -DZ بتصحيح انحرافات موضع الملصق ≤0.3 مم في خطوط تغليف البثور الصيدلانية.

دراسة حالة: قام مصنع الأجهزة الطبية بتقليل سمك الماكينة بنسبة 42% باستخدام CQ2A12-30DMZ مع مستشعرات ذات 4 جوانب، مما أدى إلى تقليل وقت التوقف عن العمل بنسبة 70% في أنظمة تحميل الخراطيش.
