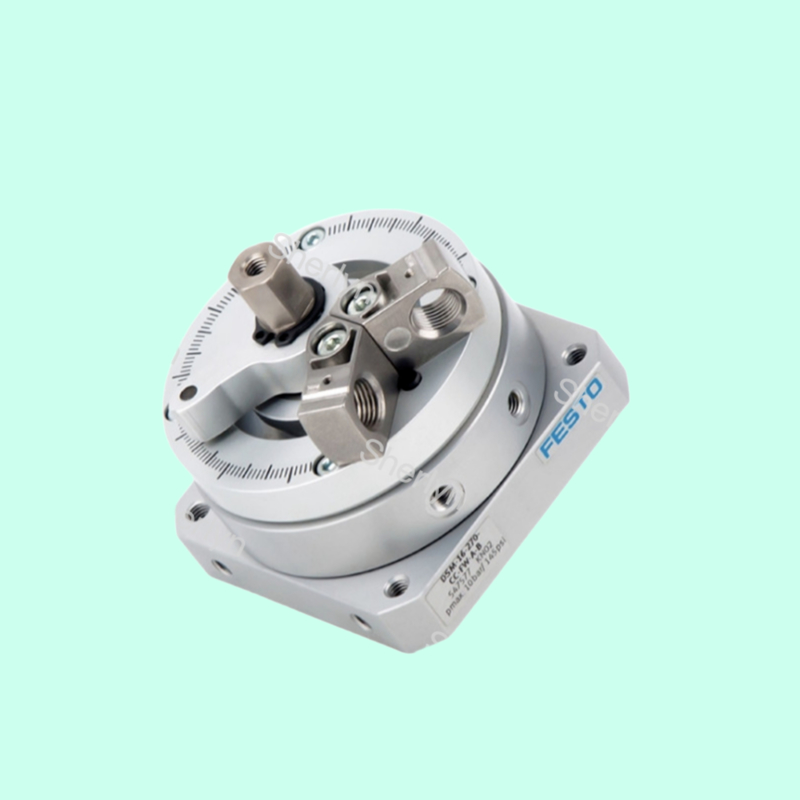

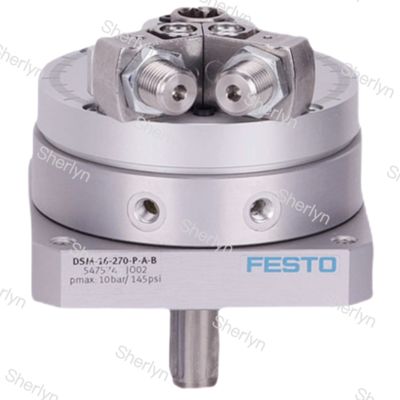

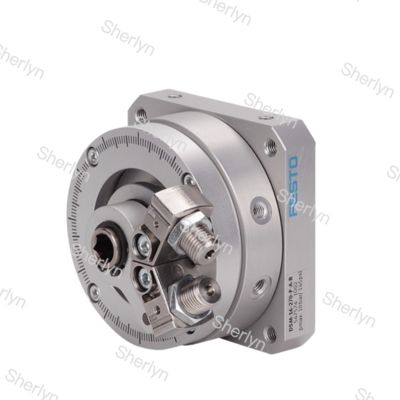

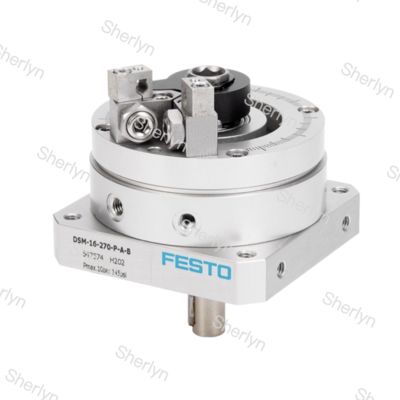

DSM-12-270-CC-A-B 547572 أسطوانة دوارة فيستو مزدوجة المفعول

وصف المنتج:

تنعكس المزايا الأساسية لسلسلة أسطوانات DSM في الجوانب التالية:

زاوية دوران مرنة ودقة عالية:توفر سلسلة DSM زاوية دوران قابلة للتعديل باستمرار تصل إلى 270 درجة. بفضل تصميم السدادة المعدنية الثابتة، يمكنها تحقيق تحديد موضع طرفي عالي الدقة، مما يضمن دقة الحركات المتكررة.

هيكل مدمج وإخراج عزم دوران مرتفع:اعتماد هيكل شفرة دوارة، يتم تحويل طاقة الهواء المضغوط مباشرة إلى حركة متأرجحة، مع هيكل مدمج وخفيف الوزن. تعتمد بعض الطرازات (مثل DSM-T) تصميم شفرة مزدوجة القوة، والتي يمكن أن تضاعف عزم الدوران وتصل إلى 80 نيوتن متر.

خيارات توسيد واستشعار متنوعة:توفر سلسلة DSM وسادات توسيد مرنة وتوسيدًا قابلاً للتعديل، مع تجهيز الطرازات الأساسية بحلقات/صفائح توسيد مرنة. يمكن للمستخدمين اختيار ممتص صدمات هيدروليكي أكثر قوة لامتصاص التأثير الناتج عن القصور الذاتي العالي بشكل فعال. في الوقت نفسه، يدعم اكتشاف موضع الاستشعار بمفتاح القرب، وبعض الطرازات بها حلقات مغناطيسية مدمجة لسهولة تركيب المستشعر.

نماذج مشتقة غنية ومحامل عالية الأداء:توفر سلسلة DSM نماذج مشتقة متعددة. على سبيل المثال، تم تجهيز طراز DSM-HD بمحامل شديدة التحمل يمكنها تحمل قوى محورية وشعاعية أعلى. يدمج طراز DSM-I أيضًا مقياس جهد دوار، والذي يمكن استخدامه لإنشاء نظام تحديد المواقع الهوائية المؤازرة الكامل.

القدرة على التكيف الواسعة مع ظروف العمل:تتميز سلسلة DSM بمجموعة واسعة من ضغوط التشغيل، مثل 2-10 بار أو 0.35-0.8 ميجا باسكال (حسب الطراز)، مما يسمح بالتشغيل المستقر عند ضغوط مختلفة. يؤكد تصميمه على الموثوقية، مثل استخدام أختام غرفة وشفرات دوارة جديدة، وتحقيق تزامن ممتاز عند ضغوط تتراوح من 1.5 إلى 10 بار.

التطبيقات:

مع الخصائص الموضحة أعلاه، تتفوق سلسلة DSM في مختلف المجالات والأجهزة:

• أتمتة المصانع العامة:تجد سلسلة DSM استخدامًا واسع النطاق في أتمتة المصانع عبر مختلف الصناعات. يسهل هيكلها المدمج وطريقة التثبيت المرنة دمجها بسهولة في الأجهزة ذات المساحة المحدودة.
• مناولة المواد والتجميع:تعتبر أسطوانات DSM ذات قيمة في تقنية الإمساك والتجميع لمهام مثل الدوران والقلب وتحديد المواقع ونقل قطع العمل.
• آلات التعدين والبيئات الخاصة:يتم تطبيق سلسلة DSM أيضًا في آلات التعدين والأدوات الهوائية. حصلت بعض الطرازات على شهادة ATEX، مما يسمح باستخدامها في البيئات التي يحتمل أن تكون متفجرة. بالإضافة إلى ذلك، فإن تصميم بعض الطرازات التي لا تستخدم بشكل أساسي معدن النحاس والزنك والنيكل يناسب الصناعات ذات المتطلبات المادية المحددة، مثل مرافق إنتاج بطاريات الليثيوم.
• نظام تحديد المواقع عالي الدقة:من خلال دمج سلسلة DSM-I مع مقياس جهد، ووحدة تحكم المحور CPX-CMAX، وصمام التحكم الاتجاهي النسبي VPWP، يمكن إنشاء نظام تحديد المواقع الهوائية المؤازرة عالي الدقة لمهام التحكم في الحركة المعقدة.

البيانات الفنية

• الحجم12
• زاوية التوسيد15 درجة
• نطاق تعديل زاوية الدوران0 درجة ... 246 درجة
• زاوية الدوران0 درجة ... 246 درجة
• نصف قطر التوقف المسموح به≥15 مم
• التوسيدممتص صدمات هوائي في كلا الطرفين
• وضع التركيبأي
• تعديل دقيق-3 درجات
• طريقة التشغيلمزدوج المفعول

الدعم والخدمات:

يأتي منتج أسطوانة هوائية المكبس الخاص بنا مع دعم فني وخدمات شاملة لضمان الأداء الأمثل ورضا العملاء. يتوفر فريق الخبراء لدينا لتقديم المساعدة في تركيب المنتج واستكشاف الأخطاء وإصلاحها وصيانته. بالإضافة إلى ذلك، نقدم خدمات التخصيص لتكييف المنتج مع المتطلبات والتطبيقات المحددة.

التعبئة والشحن:

اسم المنتج: أسطوانة هوائية المكبس

الوصف: أسطوانة هوائية مكبس عالية الجودة مناسبة لمختلف التطبيقات الصناعية.

تتضمن العبوة: أسطوانة هوائية المكبس، أجهزة التركيب، دليل المستخدم

أبعاد العبوة: 12 × 6 × 4 بوصات

وزن العبوة: 2 أرطال

طريقة الشحن: الشحن القياسي

وقت الشحن: 3-5 أيام عمل
