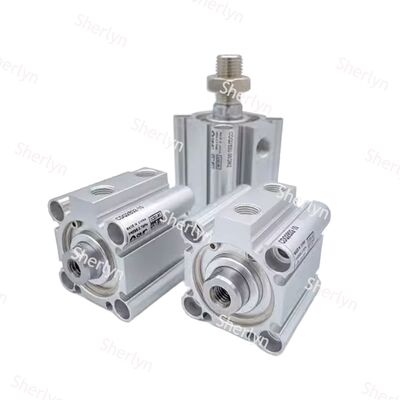

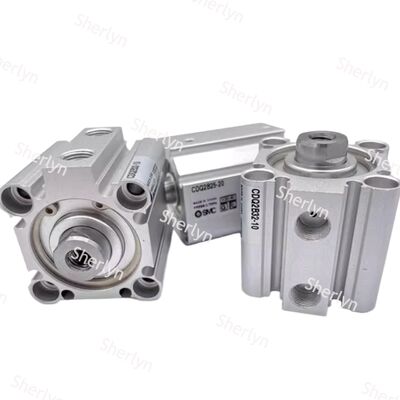

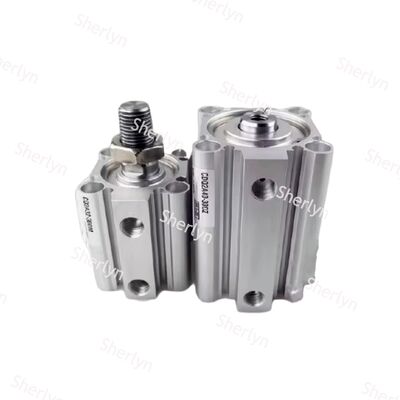

أسطوانة SMC سلسلة CDQ2 CDQ2B12-5D مزدوجة المفعول، قضيب واحد

هذا المنتج يفتخر بملفه النحيف مما يجعله خيارا مثاليا للتطبيقات حيث المساحة محدودةأبعادها الكلية، وخاصة العرض والارتفاع، أصغر بكثير مقارنة مع العديد من الأسطوانات التقليدية.هذا عامل الشكل المدمج يعزز مرونة التكامل داخل المساحات الضيقة.

يتم تحقيق البناء الخفيف من خلال استخدام سبيكة الألومنيوم للمكونات الرئيسية.هذا لا يقتصر على تقليل الوزن الإجمالي للأسطوانة ولكن أيضا يساهم في الاتجاه العام لتخفيف الوزن للمعدات، تحسين سهولة التعامل والتركيب.

يتضمن جسم الأسطوانة خروقات تركيب مصممة خصيصًا: اثنان على كل جانب لحجم الحفر الأصغر وأربعة على كل جانب لحجم الحفر الأكبر.هذه الخنادق تسمح بتضمين سلس من المفاتيح المغناطيسية المدمجة، مثل تلك من سلسلة D-M9. بمجرد تثبيتها، هذه المفاتيح تجلس على طول مع سطح الاسطوانة، وتوفير المساحة وتقليل خطر الضرر من الاصطدامات.

بالإضافة إلى التركيب القياسي من خلال الثقب (النوع الأساسي) ، يدعم هذا الأسطوانة مجموعة متنوعة من الملحقات الاختيارية مثل أقواس القدم والشظايا.هذه التنوعية تمكنها من تلبية متطلبات التثبيت المختلفة عبر تطبيقات مختلفة.

تعمل الأسطوانة بشكل موثوق في نطاق الضغط من 0.07 MPa إلى 1.0 MPa ويمكن أن تعمل بفعالية في درجات الحرارة التي تتراوح من -10 °C إلى +70 °C.هذه الظروف التشغيلية تضمن أداء ثابت في مجموعة واسعة من البيئات.

يزيل التشحيم المسبق في المصنع الحاجة إلى التشحيم الإضافي أثناء التشغيل العادي في ظل ظروف الهواء القياسية. هذه الميزة تقلل من جهود الصيانة ووقت التوقف ،مما يجعل الأسطوانة مريحة للغاية للاستخدام.

اعتماداً على النموذج المحدد، تتوفر مجموعة من خيارات التخفيف. وتشمل هذه التخفيف المطاطية والتخفيف الهوائي القابل للتعديل،والتي تساعد على تحقيق توقف سلس مصممة لتغير الأحمال والسرعات، تحسين كل من السلامة والأداء.

تشتهر سلسلة CDQ2B بحجمها المدمج وأدائها الموثوق به ، مما يجعلها خيارًا مثاليًا في بيئات الأتمتة حيث المساحة محدودة.تصميمها يضمن تشغيلها بكفاءة دون المساس بالمتانة، ولهذا السبب وجد استخدامًا واسعًا في مختلف الصناعات.

صناعة الإلكترونيات وشرائح الموصلاتتعمل أجهزة التشغيل CDQ2B بأدوار حاسمة مثل نقل الأجزاء والتثبيت والوضع الدقيق في عمليات مثل تصنيع لوحات الدوائر، وتعبئة الرقائق، وآليات الفحص عالية الدقة.

معدات الأتمتة الصغيرة:يتم تنفيذ هذه المحركات على نطاق واسع كمكونات محرك في آلات التجميع ومعدات التعبئة والتغليف ومعالجات معالجة المواد ، مما يتيح حركات سلسة ودقيقة.

الأجهزة والأدوات الطبية:بفضل تشغيلهم النظيف وتصميمهم المدمجأجهزة التشغيل CDQ2B مناسبة للتطبيقات الطبية بما في ذلك أجهزة أتمتة المختبرات والأدوات التحليلية حيث المساحة ومراقبة التلوث أمر بالغ الأهمية.

عند اختيار محرك سلسلة CDQ2B ، يجب مراعاة العديد من المعايير الرئيسية. حجم الحفرة ، الذي يؤثر بشكل مباشر على قوة الإخراج ،هو عامل رئيسي مع أحجام شائعة بما في ذلك Φ12بالإضافة إلى ذلك، يحدد طول السباق كم من المسافة يمكن أن يقطع جهاز التشغيل، مما يؤثر على مدى ملاءمته لمهام محددة.

نوع آلية العمل هو اعتبار مهم آخر. اعتمادا على التطبيق، يمكن للمرء أن يختار محرك التشغيل مزدوج التأثير، الذي يتم تشغيله بالطاقة الهوائية في كلا الاتجاهين،أو نسخة تعمل بمفردها تستخدم الربيع لإعادة المكبس.

علاوة على ذلك ، من الضروري تقييم ما إذا كان الضغط القابل للتعديل ضروريًا لاستيعاب الأحمال والسرعات المختلفة بسلاسة.اختيار متغير المحرك الموجه، مثل سلسلة CDQ2B / W ، يمكن أن تعزز المتانة وتطيل عمر الخدمة.
