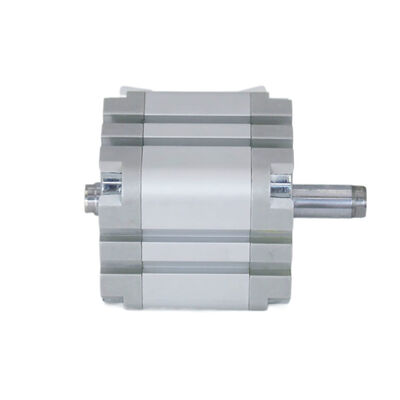

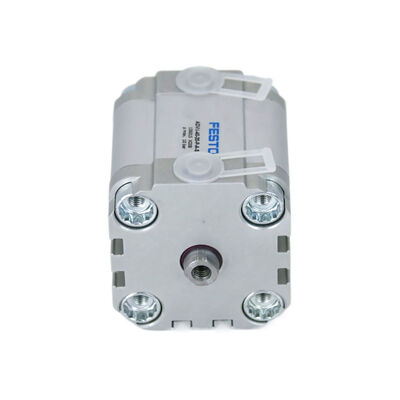

اسطوانة مدمجة ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A

وصف المنتج:

تمثل سلسلة ADVU من الأسطوانات المدمجة من FESTO مشغلات هوائية مصممة مع التركيز على كفاءة المساحة وتعدد الوظائف. تُستخدم هذه الأسطوانات على نطاق واسع عبر الأنظمة الآلية وآلات التصنيع والعديد من المجالات الصناعية الأخرى، نظرًا لأدائها الموثوق به وتطبيقاتها المرنة.

تعمل هذه الأسطوانات في وضع مزدوج الفعل وتستخدم الهواء المضغوط الذي يفي بمعيار الجودة ISO 8573-1:2010 [7:4:4] كوسيط تشغيل. يتراوح ضغط التشغيل الخاص بها عادةً بين 0.08 ميجا باسكال و 1 ميجا باسكال (0.8 بار إلى 10 بار)، مع نطاق درجة حرارة تشغيل من -20 درجة مئوية إلى 80 درجة مئوية. بالنسبة للبيئات ذات مستويات التآكل المعتدلة، يتم تصنيف الأسطوانات بالفئة 2 لمقاومة التآكل.

توفر سلسلة ADVU مجموعة واسعة من أقطار المكابس، بما في ذلك أحجام مثل 12 مم و 16 مم و 20 مم و 25 مم و 32 مم و 40 مم و 50 مم و 63 مم و 80 مم و 100 مم و 125 مم. تتراوح أطوال الشوط عادةً من 5 مم إلى 80 مم للطرازات القياسية، بينما يمكن أن تمتد الأشواط الاختيارية من 1 مم إلى 400 مم، اعتمادًا على قطر المكبس المختار.

تشمل المواد الرئيسية المستخدمة الفولاذ المقاوم للصدأ عالي السبائك لقضيب المكبس وسبائك الألومنيوم المطروقة لكل من أسطوانة الأسطوانة والأغطية الطرفية. مصنوعة موانع التسرب الديناميكية من المطاط النتريل (NBR) والبولي يوريثين الحراري (TPE-U)، مما يضمن المتانة والإحكام الموثوق به.

تصميم ADVU الأسطواني أنيق وعصري، ويتميز بأسطح ناعمة جنبًا إلى جنب مع الأخاديد على ثلاثة جوانب مصممة خصيصًا لاستشعار الموضع. يتم تثبيت الأغطية الطرفية - الأمامية والخلفية - بإحكام مباشرة على أسطوانة الأسطوانة بمسامير، بينما يتم تجميع الوحدة بأكملها باستخدام مسامير رأس مقبس سداسية لتوفير تكوين قوي.

تتضمن هذه السلسلة عدة أنواع مشتقة مصممة خصيصًا لتطبيقات معينة. على سبيل المثال، يحتوي متغير S1 على محمل قضيب مكبس ممتد، ويتميز النوع S2 بقضيب مكبس مزدوج الأطراف، ويتضمن الإصدار S6 موانع تسرب مصنفة لدرجات حرارة عالية تصل إلى 120 درجة مئوية، و S20 مصمم بقضيب مكبس مجوف مزدوج الأطراف.

تعد مرونة التركيب ميزة ملحوظة، حيث تدعم الأسطوانة مجموعة متنوعة من طرق التركيب. إلى جانب الاستخدام التقليدي لمسامير رأس مقبس سداسية، تسمح الأخاديد المتوفرة على ثلاثة جوانب باستخدام مجموعة شاملة من مكونات التركيب لاستيعاب متطلبات الإعداد المتنوعة.

لكشف الموضع، تتوافق هذه الأسطوانات مع مستشعرات القرب التي تتناسب بدقة مع أخاديد الملف الشخصي. يمكن تثبيت هذه المستشعرات على السطح المتدفق للأسطوانة، مما يسهل استبدال المستشعر بسهولة دون الحاجة إلى تغيير ترتيب التركيب الأصلي.

بالمقارنة مع الأسطوانات المماثلة التي تتبع معيار ISO 15552، تقلل سلسلة ADVU من مساحة التركيب بحوالي 50٪، وذلك بفضل تصميمها المدمج. مصنوعة من مواد عالية الجودة، تجمع هذه الأسطوانات بين الهيكل القوي ومقاومة التآكل الجيدة وتوفر أداء تشغيليًا مستقرًا وموثوقًا به.

المعايير الفنية:

توفر هذه الأسطوانة المدمجة أداءً موثوقًا به مع وضع تشغيل مزدوج الفعل وتصميم مكبس بيضاوي للحماية من الالتواء. تتميز الأسطوانة المدمجة بسن قضيب مكبس M3، وشوط 10 مم، وقطر مكبس 12 مم (القطر المكافئ). وضع التركيب الخاص بها مرن، مما يسمح بالتركيب في أي اتجاه. حقًا أسطوانة مدمجة مصممة لتطبيقات هوائية متعددة الاستخدامات.

التطبيقات:

تعد أسطوانة FESTO ADVU Piston Pneumatic Cylinder مكونًا أساسيًا يستخدم على نطاق واسع في تطبيقات التشغيل الآلي الصناعي المختلفة. تشتهر هذه الأسطوانة الآلية المعتمدة من CE بجسمها المصنوع من الألومنيوم عالي الجودة وتصميمها القوي، مما يضمن أداءً موثوقًا به في البيئات الصعبة. بقطر مكبس يبلغ 12 مم (القطر المكافئ) وطول شوط يبلغ 10 مم، تم تصميم طراز ADVU خصيصًا لتحقيق الدقة والكفاءة في العمليات مزدوجة الفعل.

تتمثل إحدى المناسبات الرئيسية لتطبيق أسطوانة FESTO ADVU الهوائية في خطوط التصنيع الآلية، حيث تكون التحكم في الحركة الدقيقة والمتكررة أمرًا بالغ الأهمية. يسمح وضع التشغيل مزدوج الفعل بالتمدد والانكماش المتحكم فيهما، مما يجعله مثاليًا لمهام مثل مناولة المواد والتعبئة وعمليات التجميع. يوفر تصميم المكبس البيضاوي الحماية من الالتواء والتوجيه، مما يضمن حركة سلسة ومستقرة، وهو أمر بالغ الأهمية في أنظمة التشغيل الآلي التي تتطلب دقة متسقة.

علاوة على ذلك، فإن الحجم الصغير للأسطوانة الهوائية وسن قضيب المكبس M3 يجعلها مناسبة للاندماج في معدات التشغيل الآلي الأصغر وأنظمة الروبوتات. تسمح هذه المرونة للمهندسين بتطبيق أسطوانة FESTO ADVU في سيناريوهات متنوعة، من خطوط تجميع السيارات إلى تصنيع أشباه الموصلات ومصانع معالجة الأغذية. لا يساهم جسمها المصنوع من الألومنيوم في هيكل خفيف الوزن فحسب، بل يوفر أيضًا مقاومة ممتازة للتآكل، مما يعزز المتانة ويقلل من متطلبات الصيانة.

بفضل تصميمها الفعال وقدرتها العالية على التوريد البالغة 5000 قطعة شهريًا، يمكن تسليم أسطوانة FESTO ADVU الهوائية بسرعة في غضون 1-7 أيام عمل بعد الدفع، مما يجعلها خيارًا موثوقًا به للمشاريع ذات المواعيد النهائية الضيقة. المنتج متوفر بخيارات تغليف مرنة، بما في ذلك الكراتين أو التغليف المخصص حسب متطلبات العميل، ويمكن شراؤه بحد أدنى لكمية الطلب وحدة واحدة فقط، مما يسمح بقابلية التوسع في المشتريات.

توفر شروط الدفع مثل T / T و Western Union و PayPal الراحة والأمان للمشترين الدوليين الذين يتفاوضون على سعر أسطوانة التشغيل الآلي المتميزة هذه. سواء تم استخدامها في التشغيل الآلي الصناعي أو الروبوتات أو أدوات الآلات، تبرز أسطوانة FESTO ADVU الهوائية كحل متعدد الاستخدامات وموثوق به مصمم لتحسين الكفاءة التشغيلية وتعزيز جودة الإنتاج.

التعبئة والشحن:

يتم تعبئة أسطوانة المكبس الهوائية الخاصة بنا بعناية لضمان أقصى قدر من الحماية أثناء النقل. يتم لف كل أسطوانة بشكل آمن في رغوة مضادة للكهرباء الساكنة ووضعها داخل صندوق من الورق المقوى قوي ومناسب خصيصًا لمنع أي حركة أو تلف.

لزيادة الأمان، يتم تقوية الصناديق بمواد توسيد وإغلاقها بشريط لاصق عالي الجودة. يتم تمييز جميع الطرود بوضوح بتعليمات المناولة ومعلومات المنتج.

نحن نقدم خيارات شحن متعددة لتلبية احتياجاتك، بما في ذلك الشحن القياسي والمُعجل والشحن بالشحن. يتم تتبع كل شحنة وتأمينها لضمان التسليم في الوقت المناسب والآمن.

عند استلام أسطوانة المكبس الهوائية الخاصة بك، يرجى فحص العبوة بحثًا عن أي علامات تلف قبل التوقيع. اتصل بخدمة العملاء على الفور إذا لاحظت أي مشاكل حتى نتمكن من مساعدتك على الفور.
