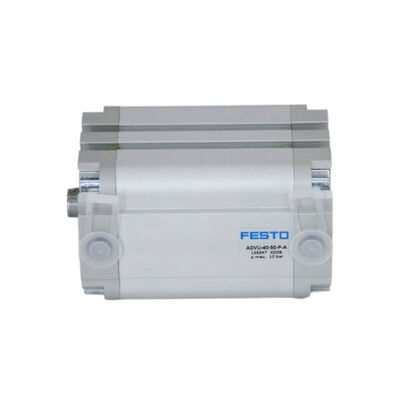

ADVU-63-30-A-P-A 156649 FESTO أسطوانة صغيرة ADVU-63-5/10/15/20/25/30/35/40-A-P-A

وصف المنتج:

أسطوانات ADVU المضغوطة من FESTO هي مشغلات هوائية مصممة بملف تعريف موفر للمساحة ووظائف متعددة الاستخدامات. يتم استخدامها على نطاق واسع في الأنظمة الآلية ومعدات التصنيع والعديد من التطبيقات الصناعية الأخرى. فيما يلي نظرة عامة تفصيلية على سماتها ومواصفات المنتج.

تعمل هذه الأسطوانات في وضع مزدوج الفعل وتستخدم الهواء المضغوط الذي يفي بمعيار ISO 8573-1:2010 [7:4:4]. يتراوح ضغط التشغيل عادةً من 0.08 ميجا باسكال إلى 1 ميجا باسكال (0.8 بار إلى 10 بار). وهي قادرة على العمل ضمن نطاق درجة حرارة تشغيل من -20 درجة مئوية إلى 80 درجة مئوية.

يتم تصنيف مقاومة التآكل لهذه الأسطوانات على أنها الفئة 2، مما يجعلها مناسبة للبيئات ذات الإجهاد المتوسط للتآكل. تأتي بأقطار مكبس مختلفة، بما في ذلك 12 مم و 16 مم و 20 مم و 25 مم و 32 مم و 40 مم و 50 مم و 63 مم و 80 مم و 100 مم و 125 مم.

فيما يتعلق بطول الشوط، يتراوح الشوط القياسي بين 5 مم و 80 مم، بينما يمكن أن تمتد الأشواط الاختيارية من 1 مم حتى 400 مم. يعتمد نطاق الشوط المتاح على قطر المكبس المحدد المختار. قضيب المكبس نفسه مصنوع من الفولاذ المقاوم للصدأ عالي السبائك، مما يضمن المتانة والقوة.

يتم تصنيع أسطوانة الأسطوانة والأغطية الطرفية من سبائك الألومنيوم المطروقة، وتتكون موانع التسرب الديناميكية من المطاط النتريل (NBR) أو البولي يوريثين الحراري (TPE-U/PUs)، مما يوفر أداء إحكام موثوقًا به.

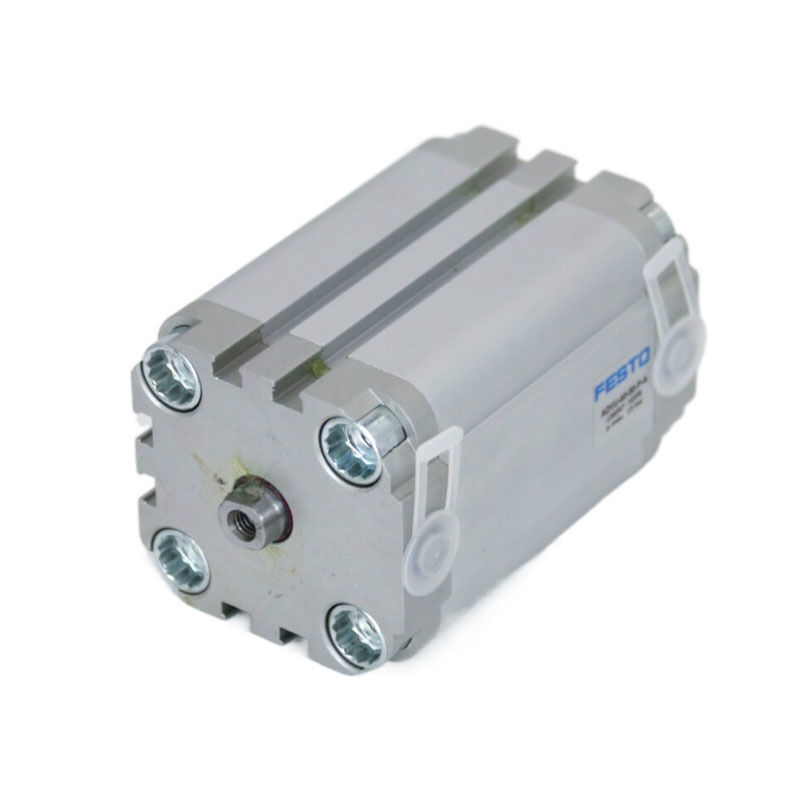

يتميز تصميم أسطوانات سلسلة ADVU بملف تعريف نحيف يتميز بأسطح ناعمة وأخاديد على ثلاثة جوانب تدعم استشعار الموضع. يتم ربط كل من الأغطية الطرفية الأمامية والخلفية مباشرة بأسطوانة الأسطوانة، بينما يتم تسهيل التجميع باستخدام مسامير رأس مقبس سداسية.

تتوفر مجموعة واسعة من الأنواع المشتقة لاستيعاب احتياجات التطبيقات المختلفة. وتشمل هذه المتغير S1 مع محمل قضيب مكبس ممتد، وقضيب المكبس المزدوج S2، وطراز S6 المزود بأختام مقاومة لدرجة الحرارة العالية والتي يمكنها تحمل ما يصل إلى 120 درجة مئوية، و S20 مع قضيب مكبس مجوف مزدوج الأطراف، من بين أمور أخرى.

تدعم أسطوانات ADVU خيارات تركيب متعددة. يمكن إجراء التثبيت باستخدام مسامير رأس مقبس سداسية أو عن طريق الاستفادة من الأخاديد الموجودة على الجوانب الثلاثة جنبًا إلى جنب مع مجموعة شاملة من مكونات التركيب، وبالتالي تلبية متطلبات التركيب المتنوعة.

يتم تسهيل اكتشاف الموضع من خلال التوافق مع مستشعرات القرب. يمكن تضمين هذه المستشعرات مباشرة في أخاديد الملف الشخصي وتثبيتها على السطح، مما يسمح بسهولة الاستبدال دون الحاجة إلى تعديل تكوين التركيب الأصلي.

من حيث الأداء، توفر هذه الأسطوانات المدمجة مزايا كبيرة. بالمقارنة مع الأسطوانات القياسية المماثلة التي تتوافق مع ISO 15552، فإنها تقلل المساحة المطلوبة بنسبة تصل إلى 50٪. يضمن التصميم المدمج الاستخدام الفعال لمساحة التثبيت مع الحفاظ على مواد عالية الجودة، وبناء قوي، ومقاومة ممتازة للتآكل، وأداء تشغيل ثابت وموثوق.

المعلمات الفنية:

التطبيقات:

أسطوانة FESTO ADVU Piston Pneumatic هي أسطوانة أتمتة متعددة الاستخدامات وموثوقة مصممة لتلبية الاحتياجات المتزايدة للتطبيقات الصناعية الحديثة. معتمدة بمعايير CE، تضمن هذه الأسطوانة المدمجة السلامة والامتثال للجودة، مما يجعلها خيارًا مثاليًا لمختلف الأنظمة الآلية. يسمح وضع التشغيل مزدوج الفعل بالتحكم الدقيق في حركة المكبس، مما يوفر أداءً فعالًا ومتسقًا في مجموعة واسعة من السيناريوهات.

بشوط طوله 10 مم وخيط قضيب مكبس M3، يعتبر طراز ADVU مناسبًا تمامًا للتطبيقات التي تتطلب أبعادًا مضغوطة دون المساومة على الطاقة والمتانة. يوفر تصميم المكبس البيضاوي حماية ممتازة ضد الالتواء ويوجه المكبس بسلاسة، مما يضمن الثبات ويقلل من التآكل بمرور الوقت. هذه الميزة تجعل FESTO ADVU خيارًا ممتازًا للتركيب في أي وضع، مما يوفر المرونة في التثبيت والتكامل داخل إعدادات التشغيل الآلي.

تستخدم الأسطوانة المدمجة على نطاق واسع في خطوط التصنيع حيث تتطلب قيود المساحة مكونات أصغر ولكنها فعالة. إن قدرتها على العمل بشكل موثوق في الأماكن الضيقة تجعلها مثالية لآلات التعبئة والتغليف وأتمتة التجميع وأنظمة الروبوتات. يتم أيضًا تطبيق أسطوانة المكبس الهوائية بشكل شائع في معدات المناولة الدقيقة، حيث تكون الحركة الخطية الدقيقة والمتكررة أمرًا بالغ الأهمية لعملية الإنتاج.

بفضل قدرة FESTO القوية على التوريد البالغة 5000 قطعة شهريًا والحد الأدنى لكمية الطلب التي تبلغ وحدة واحدة فقط، يمكن للشركات الحصول بسهولة على أسطوانة التشغيل الآلي هذه وفقًا لمقياس إنتاجها. السعر قابل للتفاوض، ويتم شحن المنتج في علب كرتون أو عبوات مخصصة حسب متطلبات العميل، مما يضمن التسليم الآمن في غضون 1-7 أيام عمل بعد الدفع. شروط الدفع مرنة، وتقبل T/T و Western Union و PayPal لاستيعاب تفضيلات العملاء المتنوعة.

بشكل عام، تبرز أسطوانة FESTO ADVU piston pneumatic كحل أسطوانة مضغوط يجمع بين الأداء العالي والمرونة والموثوقية. تمتد تطبيقاتها عبر مختلف القطاعات الصناعية بما في ذلك تجميع السيارات وتصنيع الإلكترونيات وتعبئة الأطعمة والمشروبات وأي سيناريو يتطلب التحكم الدقيق في الحركة الخطية داخل المساحات المدمجة. هذا يجعلها مكونًا لا غنى عنه لمهندسي الأتمتة ومتكاملي الأنظمة الذين يسعون لتحقيق الكفاءة والجودة في أنظمتهم الهوائية.

التعبئة والشحن:

تغليف المنتج وشحنه لأسطوانة المكبس الهوائية

يتم تغليف كل أسطوانة مكبس هوائية بعناية لضمان وصولها في حالة ممتازة. يتم أولاً لف الأسطوانة في رغوة واقية أو غلاف فقاعي لمنع أي ضرر أثناء النقل. ثم يتم وضعها داخل صندوق من الورق المقوى المتين، والذي يتم تعزيزه بمواد حشو إضافية مثل الوسائد الهوائية أو رقائق التغليف لتقليل الحركة.

بالنسبة للطلبات المجمعة، يتم تعبئة وحدات متعددة بشكل آمن في علب كرتون أكبر مع فواصل لتجنب التأثير بين الأسطوانات الفردية. يتم تمييز جميع الطرود بوضوح بمعلومات المنتج وتعليمات المناولة وتفاصيل الشحن.

تشمل طرق الشحن الشحن البري القياسي أو الشحن الجوي أو خدمات البريد السريع السريع اعتمادًا على تفضيل العميل وإلحاح التسليم. نحن نعمل مع شركاء لوجستيين موثوقين لضمان التسليم في الوقت المناسب والآمن إلى الموقع المحدد.

قبل الشحن، تخضع كل أسطوانة لفحص واختبار جودة شامل لضمان الأداء الأمثل. يتم توفير معلومات التتبع بمجرد إرسال الطلب، مما يسمح للعملاء بمراقبة شحنتهم حتى تصل إلى عتبة دارهم.
