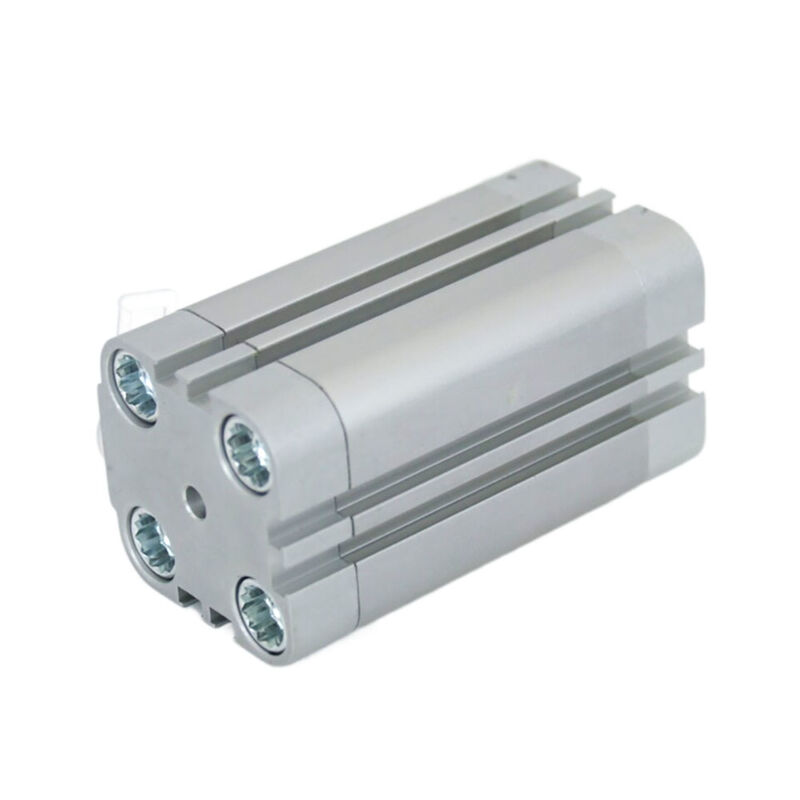

اسطوانة مدمجة ADVU-50-15-P-A FESTO ADVU-50-5/10/15/20/25/30/40/50/90-P-A/-A-P-A

وصف المنتج:

الأسطوانات المدمجة من سلسلة ADVU من FESTO هي محركات هوائية مصممة مع ملف توفير المساحة والقدرات متعددة الوظائف.هذه الأسطوانات تستخدم على نطاق واسع في أنظمة آلية مختلفة، معدات التصنيع، والتطبيقات الصناعية الأخرى.

تعمل هذه الأسطوانات في وضع عمل مزدوج وتستخدم الهواء المضغوط الذي يتوافق مع معيار ISO 8573-1: 2010 [7:4يتراوح ضغط التشغيل النموذجي من 0.08 MPa إلى 1 MPa (ما يعادل 0.8 بار إلى 10 بار) ، بينما تتراوح درجة حرارة التشغيل من -20 °C إلى 80 °C.مع تصنيف مقاومة للتآكل من الفئة 2، هذه الأسطوانات مناسبة للبيئات التي تعاني من الإجهادات التآكلية المعتدلة.

يتوفر قطر المكبس في مجموعة واسعة من الأحجام بما في ذلك 12 ملم ، 16 ملم ، 20 ملم ، 25 ملم ، 32 ملم ، 40 ملم ، 50 ملم ، 63 ملم ، 80 ملم ، 100 ملم و 125 ملم.الطول القياسي للمسار يتراوح من 5 ملم إلى 80 ملم، مع ضربات اختيارية تمتد من 1 ملم إلى 400 ملم ، اعتمادا على قطر المكبس المختار.

وتشمل مواد البناء قضيب المكبس من الفولاذ المقاوم للصدأ ذو السبائك العالية وأوعية أسطوانة من سبائك الألومنيوم المقلدة وأغطية النهاية.الصمامات الديناميكية تتكون من المطاط النترلي (NBR) والبوليورثان الحرارية (TPE-U)، المعروف أيضا باسم PU) ، مما يضمن المتانة والموثوقية.

يحتوي تصميم سلسلة ADVU على ملف ناعم مع أسطح ناعمة وخروط على ثلاثة جوانب تستوعب استشعار الموقع.يتم تثبيت أقفال نهاية الأمامية والخلفية مباشرة إلى برميل الأسطوانة باستخدام مسامير رأس المقبس السادس، مما يوفر بنية قوية ومدمجة.

هناك العديد من النماذج المشتقة ، مثل النوع S1 الذي يتضمن محمل قضيب البستون الممتد ، S2 مع قضيب البستون مزدوج النهاية ،S6 مجهزة بأغلفة مقاومة لدرجات الحرارة العالية قادرة على تحمل درجة حرارة تصل إلى 120 درجة مئوية، و S20 يحتوي على قضيب مسدس مجوف مزدوج الطرف ، من بين أمور أخرى.

يتم دعم مرونة التثبيت من خلال خيارات تركيب متعددة.يمكن تثبيت الأسطوانة باستخدام المسامير الرأس مصبغة في المقبس السادس أو تركيبها باستخدام الخنادق ثلاثية الجانب في تركيبة مع مجموعة واسعة من الملحقات تركيب، والتي تلبي متطلبات التطبيقات المتنوعة.

للكشف عن الموقع ، تكون الأسطوانات متوافقة مع أجهزة استشعار المقربة التي تناسب خروط الملفات الشخصية مع السطح.هذا الإعداد يسهل استبدال جهاز الاستشعار دون تعديل تكوين التثبيت الأولي.

عند مقارنتها بالأسطوانات القياسية المتوافقة مع ISO 15552 ، تقلل سلسلة ADVU من متطلبات المساحة بنسبة 50٪ ، مما يوفر حلًا مضغوطًا يُحسن من مساحات التثبيت.مصنوعة من مواد عالية الجودة، هذه الأسطوانات تقدم هيكل قوي مع مقاومة التآكل الممتازة والأداء التشغيلي المستقر بشكل ثابت وموثوق به.

المعلمات التقنية:

التطبيقات:

أسطوانة FESTO ADVU Piston Pneumatic هي أسطوانة أتمتة متعددة الاستخدامات مصممة لمجموعة واسعة من التطبيقات الصناعية.مع جسمه من الألومنيوم ومكبس بيضاوي للحماية والإرشاد من التواء المحسن، هذه الأسطوانة المكبس الهواء مصممة لتقديم أداء موثوق به في ظروف العمل المختلفة.يضمن نموذج ADVU الامتثال للوائح الدولية للجودة والسلامة، مما يجعلها الخيار المثالي للأنظمة الآلية التي تتطلب الدقة والمتانة.

تعمل هذه الأسطوانة الهوائية ذات التأثير المزدوج بكفاءة مع قطر المكبس الذي يعادل 12 مم ، مما يوفر حركة سلسة ومتحكم فيها مناسبة للعديد من مهام الأتمتة.يحتوي عصا البستون على خيط M3، مما يسمح بسهولة وآمنة ربط المؤثرات النهائية أو المكونات الميكانيكية الأخرى. بفضل وضعها المرن للترميم ، يمكن تثبيت أسطوانة ADVU في أي توجيه ،تحسين قدرة التكيف مع الآلات والخطوط التجميعية المختلفة.

في بيئات التصنيع ، يتم استخدام أسطوانة المكبس الهوائي ADVU عادة في الذراعين الروبوتية وأنظمة النقل وأجهزة التعبئة والتغليف ومعدات معالجة المواد.جسمه من الألومنيوم يوفر بنية خفيفة الوزن ولكنها قوية، مما يتيح تحركات سريعة ودقيقة ضرورية لعمليات الإنتاج عالية السرعة. تصميم الأسطوانة يدعم أيضا الحد الأدنى من الصيانة،تقليل وقت التوقف وزيادة الكفاءة التشغيلية العامة.

يتم تكييف تعبئة وتسليم أسطوانة FESTO ADVU الهوائية مع متطلبات العميل، مع خيارات التعبئة والتغليف مثل الكرتون المتاحة لضمان النقل الآمن.,مع ما يصل إلى 5000 قطعة متوفرة شهريا، ومدة التسليم من 1-7 أيام عمل فقط بعد الدفع. شروط الدفع مرنة، تقبل T / T، ويسترن يونيون، وباي بال،بينما الأسعار قابلة للتفاوض اعتمادا على كمية الطلب والمواصفات.

أسطوانة الأتمتة ADVU مناسبة للغاية للصناعات مثل تصنيع السيارات وتجميع الإلكترونيات ومعالجة الأغذية والمشروبات وحلول الأتمتة العامة.حجمها المدمج وتشغيلها الموثوق به يسمح بالاندماج السلس في الأنظمة المعقدة حيث الحركة الخطية الدقيقة أمر بالغ الأهميةسواء استخدمت لدفع، سحب، رفع، أو وظائف الموقع، هذه أسطوانة المكبس الهواء يضمن أداء ثابت وطول عمر الخدمة.

بشكل عام، تبرز أسطوانة FESTO ADVU المكبسية الروحية باعتبارها خيارًا موثوقًا للشركات التي تبحث عن محركات هوائية فعالة وقابلة للتخصيص ومعتمدة من قبل CE.مزيجها من جسد من الألومنيوم القويتصميم المكبس البيضاوي المقاوم للتواء وخيارات التثبيت المرنة تجعله مكونًا رئيسيًا في الآلات والمعدات الآلية الحديثة.

التعبئة والشحن:

أسطوانة المكبس الرئوي لدينا معبأة بعناية لضمان وصولها في حالة مثالية.يتم لف كل أسطوانة في رغوة واقية ووضعها داخل صندوق من الورق المقوى لمنع أي تلف أثناء النقلتم تصميم العبوة لحماية المنتج من الرطوبة والغبار والاصطدام.

للشحن، نستخدم شركات نقل موثوقة توفر خيارات تتبع والتأمين. يتم شحن المنتج مع وضع علامات واضحة ووثائق لتسهيل التسليم بسلاسة.اعتماداً على الوجهة، أوقات الشحن قد تختلف، ولكننا نسعى إلى إرسال جميع الطلبات على الفور لتلبية متطلباتك.
