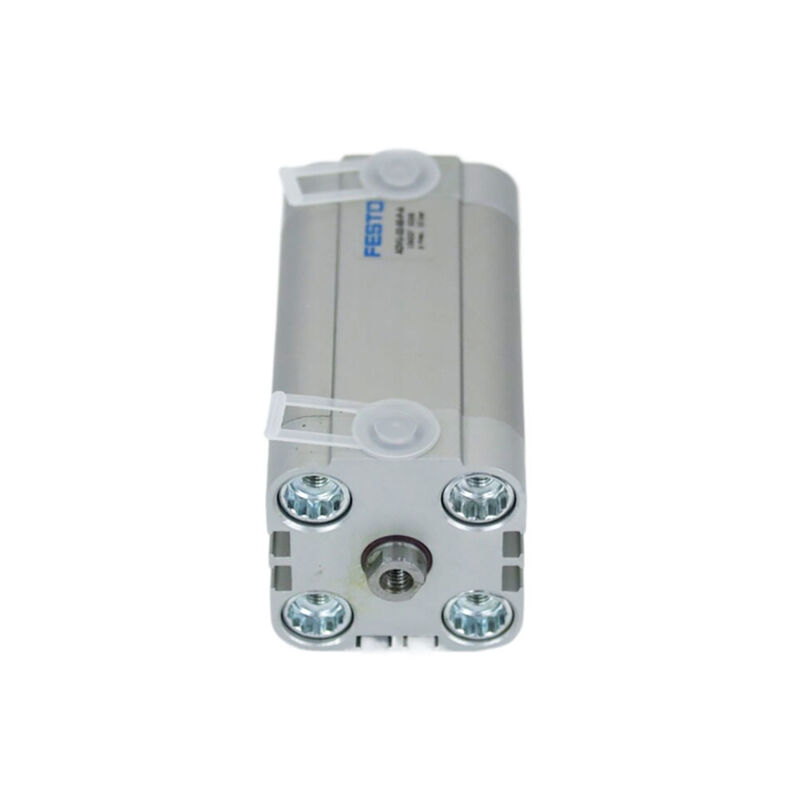

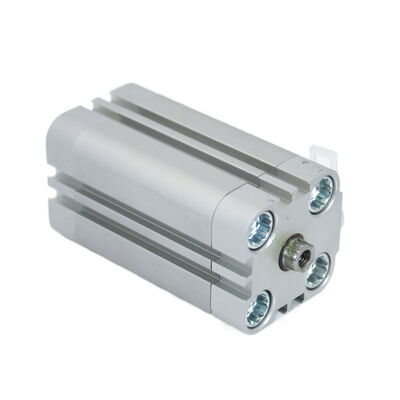

اسطوانة مدمجة FESTO ADVU-40-5-A-P-A ADVU-40-5-10-15-20-25-30-40-50-A-P-A

وصف المنتج:

الأسطوانات المدمجة من سلسلة ADVU من FESTO هي محركات هوائية مصممة مع التركيز على كفاءة المساحة ومتعددة الوظائف. يتم استخدامها على نطاق واسع في الأنظمة الآلية،معدات التصنيع، وتطبيقات صناعية أخرى مختلفة.

• وضع التشغيلعمل مزدوج
• الوسيط التشغيليالهواء المضغوط يلبي معايير ISO 8573-1: 2010 [7:4[4]
• ضغط العمل:عادة ما تتراوح من 0.08 MPa إلى 1 MPa (0.8 بار إلى 10 بار)
• درجة حرارة العمل:-20°C إلى 80°C
• فئة مقاومة التآكل:الفئة 2، مناسبة للبيئات ذات الإجهاد التآكل معتدل
• قطر البستون:متوفرة في مجموعة واسعة بما في ذلك 12 مم، 16 مم، 20 مم، 25 مم، 32 مم، 40 مم، 50 مم، 63 مم، 80 مم، 100 مم و 125 مم
• طول السباق:تختلف السكتات الدماغية القياسية من 5 ملم إلى 80 ملم ، في حين تمتد السكتات الدماغية الاختيارية من 1 ملم إلى 400 ملم اعتمادًا على قطر المكبس
• مادة عصا البستون:مصنوعة من الفولاذ المقاوم للصدأ ذو السبائك العالية
• مادة برميل الاسطوانة والغطاء النهائي:مصنوعة من سبيكة الألومنيوم
• مادة الختم الديناميكي:المطاط النترلي (NBR) والبوليوريثان الحراري (TPE-U، PU)

يؤكد تصميم سلسلة ADVU على مظهر رفيع جنبا إلى جنب مع الأسطح الناعمة وتتميز بالخنادق على ثلاثة جوانب لدعم استشعار الموقع.يتم تثبيت كل من الغطاء الأمامي والخلفي نهاية بشكل آمن مباشرة إلى برميل الأسطوانة، مع تركيب يتحقق باستخدام مسامير رأس المقبس السادس.

هناك أنواع مشتقة متعددة متوفرة لسلسلة ADVU لتلبية الاحتياجات المحددة. على سبيل المثال ، يتضمن الاختلاف S1 محمل قضيب البستون الممتد ، S2 يحتوي على قضيب البستون مزدوج الطرف ،S6 يأتي مجهزة بختم مقاوم لدرجات الحرارة العالية قادرة على تحمل ما يصل إلى 120 درجة مئوية، و S20 يفتخر بعصا البستون المجوفة ذات النهاية المزدوجة من بين أمور أخرى.

عندما يتعلق الأمر بالتركيب، هذه الأسطوانات تدعم طرق مختلفة.يمكن القيام بالتركيب باستخدام المسامير الرأس محولات هكساجون أو عن طريق الاستفادة من الخنادق على ثلاثة جوانب جنبا إلى جنب مع مجموعة شاملة من الملحقات تركيب، وبالتالي تلبية متطلبات التثبيت المختلفة.

للكشف عن الموقع ، تعد سلسلة ADVU متوافقة مع أجهزة استشعار القرب التي يمكن تضمينها مباشرة في أخاديد الملف الشخصي.جعل استبدال بسيط دون الحاجة إلى ضبط وضعية التثبيت الأصلية.

من حيث الأداء ، تختلف أسطوانات ADVU المدمجة عن الأسطوانات القياسية المقابلة التي تلبي معيار ISO 15552 من خلال تقليل المساحة المطلوبة إلى النصف.بناءهم المدمج يحافظ على مساحة التثبيت مع الحفاظ على جودة بناء قوية ومقاومة ممتازة للتآكلبالإضافة إلى ذلك ، توفر الأسطوانات أداءً تشغيليًا مستقرًا وموثوقًا به ، مدعومًا باستخدام مواد عالية الجودة.

المعلمات التقنية:

التطبيقات:

أسطوانة FESTO ADVU المكبسية الروحية هي مكون أساسي يستخدم على نطاق واسع في مختلف تطبيقات الأتمتة الصناعية.هذه الاسطوانة الهوائية تضمن المتانة والأداء الخفيف، مما يجعلها مثالية للبيئات التي تتطلب حركة خطية موثوقة وفعالة.توفير الثقة للمستخدمين في التميز التشغيلي.

تميز هذه الأسطوانة الهوائية ذات التأثير المزدوج قطر المكبس من 12 مم وحجم خيط عصا المكبس من M3 ، مصممة للتحكم الدقيق والمتسق في الحركة.تصميم المكبس البيضاوي يقدم حماية متفوقة ضد التواء والإرشاديضمن التشغيل السلس والدقيق حتى في الظروف الصعبة.مما يجعلها قابلة للتكيف مع مجموعة واسعة من الآلات والمعدات.

وتشمل مناسبات التطبيق النموذجية لسلاسل FESTO ADVU الهوائية خطوط الإنتاج الآلية ، وأجهزة التعبئة والتغليف ، وأنظمة معالجة المواد ، والروبوتات.إن بناء جسمه من الألومنيوم يوفر مقاومة ممتازة للتآكل واللبس، وهو أمر حيوي في البيئات الصناعية القاسية مثل مصانع تجميع السيارات، وحدات معالجة الأغذية، وتصنيع الأدوية.يتم استخدام الأسطوانة الهوائية في كثير من الأحيان في الصحافة، مشابك، وأجهزة تحديد الموقع حيث الحركة الخطية ثابتة ومتكررة أمر حاسم.

في السيناريوهات التي تتطلب تشغيل سريع وموثوق به ، مثل أجهزة التحكم في نظام النقل أو عمليات الاختيار والوضع ،أسطوانة ADVU تتفوق بسبب وقت استجابتها السريع وقدرة إمدادات عالية تصل إلى 5000 قطعة في الشهريمكن للعملاء طلب كمية الحد الأدنى من وحدة واحدة، مع الأسعار المتاحة من خلال التفاوض، مما يسمح بالمرونة لكل من المشاريع الصغيرة والكبيرة.يتم توفيرها في صناديق الكرتون أو حسب متطلبات العميللضمان التسليم الآمن خلال 1-7 أيام عمل بعد الدفع.

شروط الدفع ملائمة، تدعم T / T، ويسترن يونيون، وباي بال، مما يسهل معاملات سلسة في جميع أنحاء العالم.وحل قابل للتكيف للصناعات التي تسعى إلى تشغيل هوائي عالي الجودة مع حماية ممتازة وأداء.

التعبئة والشحن:

أسطوانتنا المضغوطة المضغوطة محجوزة بعناية لضمان الحماية القصوى أثناء النقلصندوق كرتون مخصص لمنع أي حركة أو تلفتم تصميم العبوة لتحمل التعامل القاسي والعوامل البيئية، وضمان وصول المنتج في حالة مثالية.

للشحن، نستخدم شركات نقل موثوقة مع خيارات تتبع لتوفير التسليم في الوقت المناسب وآمنة. اعتمادا على الوجهة، قد تشمل طرق الشحن النقل البري القياسي،الشحن الجوي السريعجميع الشحنات تتضمن وثائق مفصلة وتعليمات التعامل لتسهيل التخليص الجمركي السلس والحصول على الفور.
