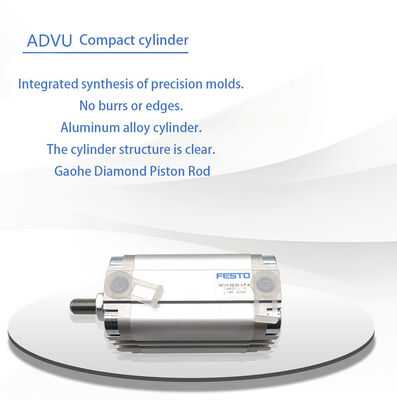

اسطوانة ADVU-20-5-A-P-A 156600 اسطوانة مدمجة FESTO

وصف المنتج:

الأسطوانات المدمجة من سلسلة ADVU من FESTO هي محركات هوائية مصممة بملف حفظ المساحة ووظائف متعددة الأبعاد. تستخدم هذه الأسطوانات على نطاق واسع في الأنظمة الآلية ،معدات التصنيع، ومختلف التطبيقات الصناعية الأخرى بسبب تصميمها الفعال وأدائها الموثوق به.

• وضع التشغيلعمل مزدوج
• الوسيط التشغيليالهواء المضغوط يلبي معيار ISO 8573-1: 2010 [7:4[4]
• ضغط العمل:عموما تتراوح من 0.08 MPa إلى 1 MPa (0.8 بار إلى 10 بار)
• درجة حرارة العمل:مناسبة للبيئات بين -20 °C و 80 °C
• فئة مقاومة التآكل:الفئة 2، مثالية لظروف التآكل المتوسطة
• قطر البستون:متوفرة بأحجام متعددة بما في ذلك 12 ملم، 16 ملم، 20 ملم، 25 ملم، 32 ملم، 40 ملم، 50 ملم، 63 ملم، 80 ملم، 100 ملم و 125 ملم
• طول السباق:تمتد السكتات القياسية من 5 ملم إلى 80 ملم ، مع السكتات الاختيارية المتاحة من 1 ملم إلى 400 ملم اعتمادًا على قطر المكبس
• مادة عصا البستون:مصنوعة من الفولاذ المقاوم للصدأ ذو السبائك العالية
• مادة برميل الاسطوانة والغطاء النهائي:مصنوعة من سبيكة الألومنيوم
• مادة الختم الديناميكي:يستخدم المطاط النترلي (NBR) والبوليوريثان الحرارية (TPE-U / PU)

يحتوي التصميم الهيكلي لسلسلة ADVU على مظهر سلس وسلس مع خروط على ثلاثة جوانب تسهل استشعار الموقع.كل من الغطاء الأمامي والخلفي نهاية مقبوضة مباشرة على برميل الاسطوانة، ويتم تأمين التثبيت باستخدام مسامير رأس المقبس السادس.

مجموعة واسعة من أنواع المشتقات تعزز تنوع هذه الأسطوانات. على سبيل المثال ، يتضمن الاختلاف S1 محمل قضيب البستون الممتد ؛ يحتوي S2 على قضيب البستون مزدوج الطرف ؛تم تجهيز S6 مع أغطية مقاومة لدرجات الحرارة العالية قادرة على تحمل درجات حرارة تصل إلى 120 درجة مئوية؛ و S20 لديه قضيب مسدس مجوف مزدوج الطرف ، من بين أمور أخرى.

تتوفر خيارات تركيب متعددة لاستيعاب احتياجات التثبيت المتنوعة.يمكن تركيب الأسطوانات باستخدام مسامير رأس المقبس السادس أو باستخدام الخنادق على الجانبين الثلاثة بالتزامن مع مجموعة كاملة من مكونات التثبيت المتوافقة.

للكشف عن الموقع، تكون الأسطوانات متوافقة مع أجهزة استشعار القرب التي تناسب بشكل جيد في أخاديد الملفات الشخصية وتجلس على طول مع السطح.هذا التصميم يسمح باستبدال سهل للمستشعر دون تعديل وضعية التثبيت القائمة.

من حيث الأداء ، تم تصميم أسطوانات سلسلة ADVU لاحتلال مساحة تركيب أقل بنسبة 50٪ مقارنة بالسلاسل القياسية التي تتوافق مع ISO 15552.هذه الأسطوانات تقدم بنية قوية، مقاومة التآكل الممتازة، وضمان التشغيل المستقر والموثوق به في ظل ظروف متنوعة.

المعلمات التقنية:

التطبيقات:

أسطوانة FESTO ADVU Piston Pneumatic Cylinder هي أسطوانة مضخات هوائية متقدمة مصممة لتلبية المتطلبات الصارمة لمختلف التطبيقات الصناعية.هذه الأسطوانة الهوائية تقدم متانة استثنائية وأداء خفيف، مما يجعلها مثالية للبيئات التي تكون فيها الكفاءة والموثوقية ذات أهمية قصوى. معتمدة مع معايير CE، يضمن نموذج ADVU الامتثال للوائح الدولية للسلامة والجودة،تزويد المستخدمين بالثقة في عملها.

تم تصميم هذه الأسطوانة الهوائية ذات التأثير المزدوج بقطر المكبس 12 ملم (قطر مكافئ) وطول ضربة 10 ملم ،يسمح بحركة خطية دقيقة ومتحكم فيها في العديد من الإعداداتتصميم المكبس بيضاوي فريد من نوعه يوفر الحماية ضد الالتواء ويوجيه المكبس بفعالية، وضمان التشغيل السلس والمستقر حتى في ظل ضغط عال.القدرة على وضع التركيب متعددة الاستخدامات تعني أن الأسطوانة يمكن تثبيتها في أي توجيه، تتكيف بسلاسة مع تخطيطات الآلات وأنظمة الأتمتة المختلفة.

تستخدم أسطوانة المكبس الهوائي FESTO ADVU على نطاق واسع في صناعات الأتمتة والتعبئة والتجميع ومعالجة المواد.جسمه المدمج من الألومنيوم يجعله مناسبًا للتطبيقات التي تكون فيها المساحة محدودة ولكن يتطلب الأداء العاليسواء كان يدفع الأسلحة الميكانيكية، أو يدفع الصمامات، أو يسهل أنظمة النقل، هذه الأسطوانة الهوائية توفر قوة وسرعة ثابتة.يتم توفير المنتج مع خيارات تعبئة مرنة، بما في ذلك عبوات الكرتون أو حلول مخصصة حسب متطلبات العملاء ، لضمان التسليم الآمن وسهولة التعامل.

مع الحد الأدنى لكمية الطلب من قطعة واحدة فقط وقدرة التوريد من 5000 قطعة في الشهر،يمكن لسلاسل FESTO ADVU الهوائية تلبية كل من المشاريع الصغيرة والطلبات الصناعية الكبيرة بكفاءةيتراوح وقت التسليم من 1 إلى 7 أيام عمل بعد الدفع ، ويمكن الدفع بسهولة عن طريق T / T أو Western Union أو PayPal ، مما يعزز تجربة الشراء. الأسعار قابلة للتفاوض ،السماح بحلول مخصصة لتناسب مختلف القيود الميزانية.

باختصار، أسطوانة FESTO ADVU الهوائية من الألومنيوم هي أسطوانة المكبس الهوائي الموثوقة والمتنوعة والعالية الأداء.انها مناسبة تماما لمجموعة واسعة من المناسبات التطبيقات والسيناريوهات، بما في ذلك معدات التشغيل الآلي، الروبوتات، آلات التعبئة والتغليف، والعمليات الصناعية الأخرى التي تتطلب تشغيل هوائي دقيق وفعال.

التعبئة والشحن:

أسطوانة المكبس الرئوي لدينا معبأة بعناية لضمان الحماية القصوى أثناء النقل.يتم تغليف كل أسطوانة بشكل آمن في غلاف فقاعة ووضعها داخل صندوق من الورق المقوى مع إدخالات الرغوة لمنع الحركة وامتصاص الصدماتيتم اختيار مواد التعبئة لحماية المنتج من الرطوبة والغبار والأضرار الناجمة عن الاصطدام.

للشحن، نستخدم خدمات التوصيل الموثوقة التي تقدم خيارات تتبع والتأمين.يتم وضع علامات واضحة على الحزم مع تعليمات التعامل مثل "هشة" و "هذا الجانب لأعلى" لضمان الرعاية المناسبةنحن نقدم أيضاً توقيتات التسليم المقدرة ومعلومات تتبع الشحن لإبقاءك على اطلاع طوال عملية الشحن.
