| اسم العلامة التجارية: | NORGREN |
| إصدار الشهادات: | CE |
| رقم الموديل: | آرإم/28010/م/20 |
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| Supply Ability: | 5000 Pieces/1Month |
| مواد قضيب المكبس: | الفولاذ المقاوم للصدأ | درجة حرارة التشغيل: | -10 درجة مئوية إلى +80 درجة مئوية |
|---|---|---|---|
| مواد الأختام: | النتريل روبير | عملية: | عمل فردي (عودة الزنبرك)، مكبس مغناطيسي، وسادة عازلة |
| ضغط التشغيل: | 29 إلى 145 رطل لكل بوصة مربعة (2 إلى 10 بار) | واسطة: | الهواء المضغوط ، مرشح ، مشحم أو غير مشحم |
| إبراز: | أسطوانة هوائية بمكبس مغناطيسي Ø10mm,أسطوانة ISO 6432 مضغوطة شوط 20mm,أسطوانة NORGREN جاهزة لاستشعار الموضع,Compact ISO 6432 Cylinder 20mm Stroke,NORGREN Position Sensing Ready Cylinder |
||

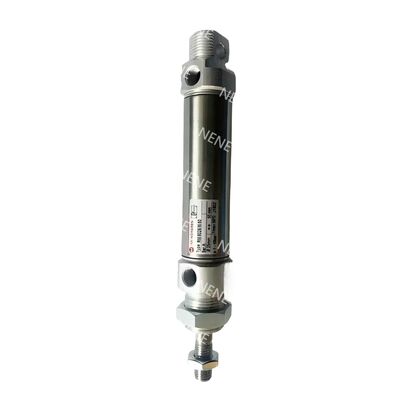

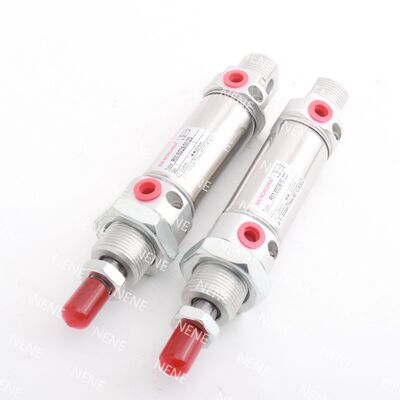

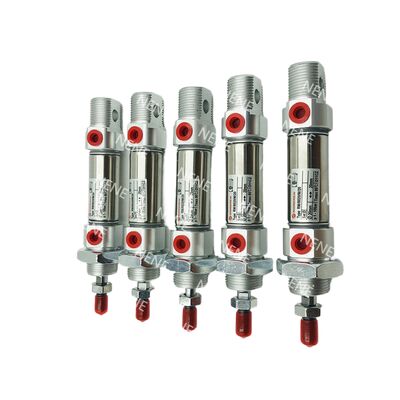

تتكون سلسلة RM / 28000 / M من أسطوانات Roundline صغيرة التفاعل ذات عمل واحد تتميز بآلية عودة الربيع. يتم تجهيز كل أسطوانة بمكبس مغناطيسي كمكون قياسي ،ضمان أداء موثوق به في تطبيقات مختلفة.
تم بناء هذه الأسطوانات من أنبوب من الفولاذ المقاوم للصدأ وأغطية الألومنيوم الشفافة ، مما يوفر مقاومة عالية للتآكل ومتانة.جعلها مناسبة للبيئات الصناعية المطالبة.
بالإضافة إلى ذلك ، تتوافق مجموعة RM/28000/M مع معيار ISO 6432 ، مما يضمن التوافق مع المكونات النيوماتيكية المدمجة الأخرى.وهذا يجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب مساحة تركيب محدودة، تحديد المواقع النيوماتيكية الدقيقة، ومهام التشغيل الآلي قصيرة.
يسمح عامل الشكل المدمج ISO 6432 بالاندماج السلس مع الأدوات القياسية ، مما يجعل التثبيت بسيطًا وفعالًا.
المصنوع من مواد مقاومة للتآكل، تم تصميم هذا المنتج لتحمل الظروف البيئية القاسية والصعبة، وضمان أداء طويل الأمد.
ميزة المكبس المغناطيسي تعزز الوظائف من خلال تبسيط استشعار الحد وتوفير ردود الفعل الآلية الموثوق بها.
مع تصميم ميكانيكي قوي يتضمن غطاءات نهاية مزدوجة ، يضمن البناء متانة وتجميع آمن للتطبيقات المتطلبة.
| البند | المواصفات |
| الحفرة (ملم) | 10 / 12 / 16 / 20 / 25 |
| السير القياسية (ملم) | 10، 25، 50 |
| الحد الأقصى للسرعة (ملم) | 50 |
| عصا البستون Ø (ملم) | 4 (Ø10) ، 6 (Ø12، Ø16) ، 8 (Ø20) ، 10 (Ø25) |
| حجم الميناء | M5 (Ø10/12/16) ، G1/8 (Ø20/25) |
| متوسطة | الهواء المضغوط، المرشح أو المزروع أو غير المزروع |
| ضغط العمل | 2 إلى 10 بار (29 إلى 145 psi) |
| درجة حرارة العمل | -10°C إلى +80°C (14°F إلى 176°F) |
| العملية | عمل واحد، عودة الربيع، المكبس المغناطيسي |
| المسامير | مسدس العازل |
| مادة البرميل | الفولاذ المقاوم للصدأ |
| مادة الغطاء النهائي | سبيكة الألومنيوم المنودزية الواضحة |
| مادة قضيب البستون | الفولاذ المقاوم للصدأ |
| مواد العازلة | البوليوريثان |
| الأختام | المطاط النترلي (NBR) |
| تصميم الغطاء النهائي | أغطية نهاية عالية المقاومة مزدوجة |
| الملحقات القياسية | المكسرات المثبتة للأنف، المكسرات المثبتة للعمود |
| الملحقات الاختيارية | مفاتيح القضيب مع كابل متكامل، دعامات تركيب مفاتيح، أدوات مستقيمة ومرفق، أجهزة تركيب |
| الدفع النظري @ 6 بار (N) | Ø10: 40.7 ؛ Ø12: 57.7 ؛ Ø16: 102 ؛ Ø20: 165 ؛ Ø25: 260 |
| قوة الربيع العائدة F1 @ 6 bar (N) | Ø10: 3.7 ؛ Ø12: 4.8 ؛ Ø16: 10.5 ؛ Ø20: 16.1 ؛ Ø25: 21.6 |
| الوزن والأبعاد | انظر الجدول الكامل لأبعاد ورقة البيانات |
| الاختلاف | منفذ خلفي مركزي، غطاء خلفي مسطح، خيارات تركيب متعددة |
| أدوات الخدمة | غير متوفر |
| بيانات الحمل / الانحراف | الرجوع إلى مخططات الحمل والانحناء في ورقة البيانات |
غالبًا ما تنطوي التجميعات والمؤشرات الآلية على حركات دقيقة مع أطوال ضربات محدودة. التشغيل من ضربات صغيرة أمر ضروري في هذه العمليات لضمان دقة وكفاءة عالية.
تتطلب التعامل مع المكونات الإلكترونية وأداء مهام الاختيار والوضع دعمًا لمسافات سفر قصيرة.هذه العمليات تستفيد من آليات التشغيل الموثوقة والمقربة التي يمكن أن تحرك المكونات بسرعة ودقة.
في تطبيقات التعبئة والتغليف والصيانة الآلية ، هناك حاجة كبيرة إلى حركة مضغوطة ومتكررة. الأداء المستمر في الأماكن الضيقة أمر حاسم للحفاظ على الإنتاجية والجودة.
تتطلب العديد من التطبيقات استشعار الموقع المتكامل لمراقبة التحركات والتحكم فيها بدقة. يتيح تنفيذ ردود الفعل عن الموقف تحسين الدقة والتكرار في الأنظمة الآلية.
منتجاتنا من أسطوانات المكبس المضخة مصممة لتحقيق أداء موثوق بكفاءة في تطبيقات صناعية مختلفةيرجى الرجوع إلى دليل المنتج لمبادئ التثبيتالتأكد من أن الأسطوانة تعمل ضمن نطاقات الضغط والحرارة المحددة لتجنب الأضرار وضمان وظيفة مثالية.
يوصى بالفحص المنتظم للأختام وقضبان المكبس وأنابيب الأسطوانات للحفاظ على الأداء وتطويل عمر المنتج.يجب تطبيق التشحيم على النحو المحدد في تعليمات الصيانة لتقليل التآكل ومنع التآكل.
إذا واجهت أي مشاكل تشغيلية، تأكد من أن الاتصالات الهوائية آمنة وأن إمدادات الهواء نظيفة وجافة.تتوفر مخططات تفصيلية لإصلاح الأخطاء في الوثائق للمساعدة في تحديد الحالات الشائعة وحلها.
نحن نقدم أيضا خدمات إصلاح مهنية وقطع غيار لدعم الاستخدام المستمر لسلاسل المكبسات الهوائية.فريقنا الفني مكرس لضمان أن معداتك تعمل بسلاسة وكفاءة طوال عمر الخدمة.
أسطواناتنا المضغوطة المضغوطة يتم تعبئتها بعناية لضمان وصولها في حالة مثالية كل أسطوانة مغلفة بأمان بمواد وقائية لمنع التلف أثناء النقلثم يتم وضع المنتج في صلب، مربع مخصص يقدم مسدس إضافي ودعم.
للشحن، نستخدم شركات نقل موثوقة ونقدم معلومات تتبع لإبقائك على اطلاع على حالة طلبك.سواء كان يتم شحنها محليا أو دولياإذا كان لديك أي متطلبات خاصة للتعبئة أو الشحن، يرجى الاتصال بفريق خدمة العملاء لدينا للحصول على المساعدة.
