| اسم العلامة التجارية: | NORGREN |
| إصدار الشهادات: | CE |
| رقم الموديل: | آرإم/28010/25 |
| الوثيقة: | RM28000.pdf |
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| Supply Ability: | 5000 Pieces/1Month |
| واسطة: | الهواء المضغوط ، مرشح ، مشحم أو غير مشحم | مواد الأختام: | النتريل روبير |
|---|---|---|---|
| درجة حرارة التشغيل: | -10 درجة مئوية إلى +80 درجة مئوية | ضغط التشغيل: | 29 إلى 145 رطل لكل بوصة مربعة (2 إلى 10 بار) |
| مواد قضيب المكبس: | الفولاذ المقاوم للصدأ | عملية: | عمل فردي (عودة الزنبرك)، مكبس مغناطيسي، وسادة عازلة |
| إبراز: | اسطوانة هوائية ISO 6432 25 مم,اسطوانة هوائية مضغوطة مقاومة للتآكل,اسطوانة هوائية شوط قصير Ø10 مم,compact corrosion resistant pneumatic cylinder,short stroke Ø10mm pneumatic cylinder |
||

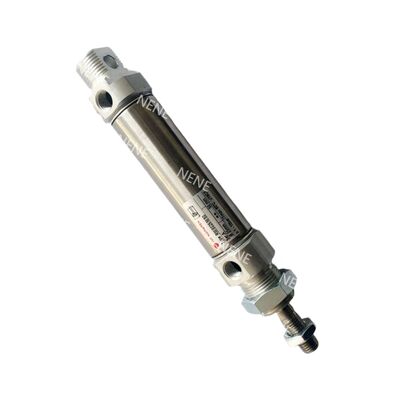

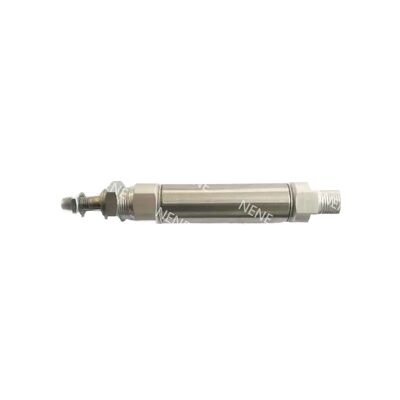

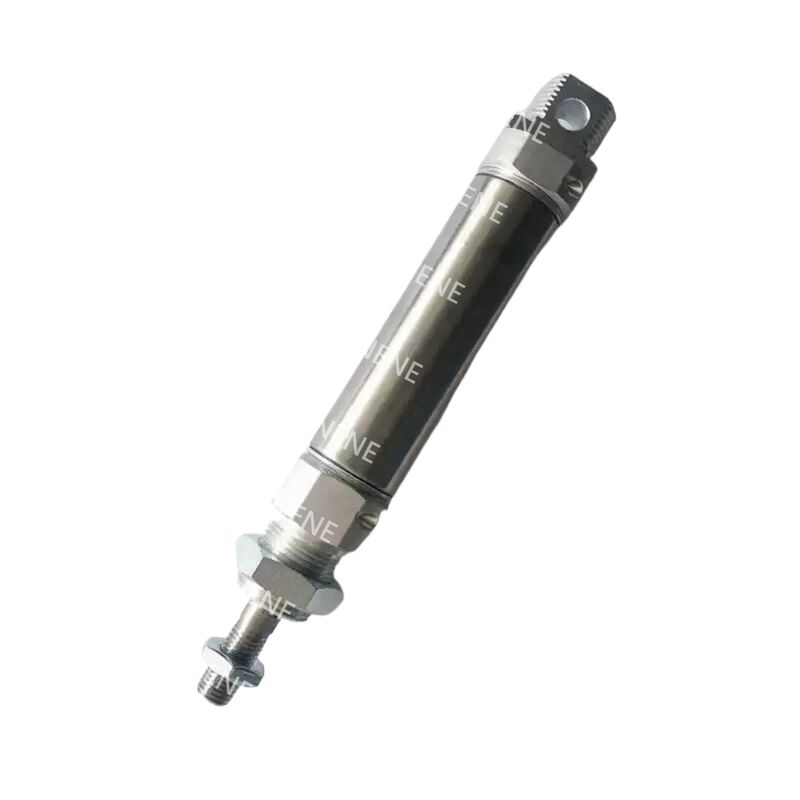

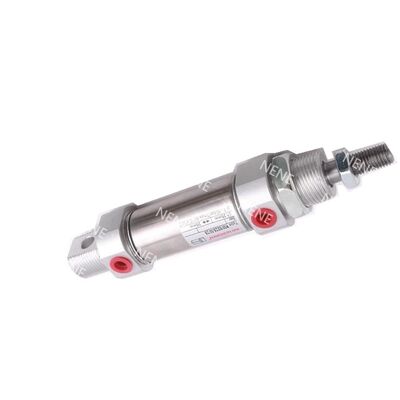

تتكون سلسلة RM/28000/M من أسطوانات Roundline مدمجة أحادية المفعول تتميز بآلية إرجاع زنبركية. تأتي هذه الأسطوانات مزودة بمكبس مغناطيسي كمكون قياسي، مما يعزز وظائفها وموثوقيتها.
تم تصميمها بأنبوب من الفولاذ المقاوم للصدأ وأغطية طرفية من الألومنيوم المؤكسد الشفاف، ويضمن التصميم مقاومة ممتازة للتآكل ومتانة عالية. هذا البناء القوي يجعلها مناسبة للبيئات الصعبة مع الحفاظ على مظهر خفيف الوزن.
بالإضافة إلى ذلك، تتوافق مجموعة RM/28000/M بشكل كامل مع معيار ISO 6432، مما يجعلها خيارًا مثاليًا للتطبيقات التي تتطلب حلول تحديد المواقع الهوائية المدمجة والأتمتة قصيرة الشوط، خاصةً في الأماكن المحدودة.
تم تصميم عامل الشكل ISO 6432 المدمج لتسهيل التكامل السهل مع التركيبات القياسية، مما يضمن عملية تركيب سلسة.
مصنوع من مواد مقاومة للتآكل، هذا المنتج مناسب تمامًا للاستخدام في البيئات الصعبة والقاسية حيث تكون المتانة ضرورية.
بفضل المكبس المغناطيسي، فإنه يبسط استشعار الحد ويعزز ردود فعل التشغيل الآلي، مما يجعله خيارًا فعالًا لمختلف التطبيقات.
يتضمن تصميمه الميكانيكي القوي أغطية طرفية مزدوجة التجعيد، مما يوفر قوة وموثوقية إضافية للتشغيل طويل الأمد.
| العنصر | المواصفات |
| التجويف (مم) | 10 / 12 / 16 / 20 / 25 |
| الشوط القياسي (مم) | 10، 25، 50 |
| الحد الأقصى للشوط (مم) | 50 |
| قضيب المكبس وOslash؛ (مم) | 4 (Ø10)، 6 (Ø12، Ø16)، 8 (Ø20)، 10 (Ø25) |
| حجم المنفذ | M5 (Ø10/12/16)، G1/8 (Ø20/25) |
| الوسط | هواء مضغوط، مفلتر، مشحم أو غير مشحم |
| ضغط التشغيل | 2 إلى 10 بار (29 إلى 145 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +80 درجة مئوية (14 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| التشغيل | أحادي المفعول، إرجاع زنبركي، مكبس مغناطيسي |
| التوسيد | توسيد عازل |
| مادة الأسطوانة | الفولاذ المقاوم للصدأ |
| مادة الغطاء النهائي | سبائك الألومنيوم المؤكسد الشفاف |
| مادة قضيب المكبس | الفولاذ المقاوم للصدأ |
| مادة العازل | البولي يوريثين |
| الأختام | مطاط النتريل (NBR) |
| تصميم الغطاء النهائي | أغطية طرفية مزدوجة التجعيد عالية القوة |
| الملحقات القياسية | صامولة تثبيت الأنف، صامولة قفل قضيب المكبس |
| الملحقات الاختيارية | مفتاح القصب مع كابل مدمج، أقواس تثبيت المفتاح، وصلات مستقيمة ومرفقية، أجهزة تثبيت |
| الدفع النظري @ 6 بار (N) | Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| قوة زنبرك الإرجاع F1 @ 6 بار (N) | Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| الوزن والأبعاد | راجع جدول أبعاد ورقة البيانات الكاملة |
| المتغيرات | المنفذ الخلفي المركزي، الغطاء الخلفي المسطح، خيارات التثبيت المتعددة |
| مجموعات الخدمة | غير متوفر |
| بيانات الحمل / الانحراف | ارجع إلى مخططات الحمل والانحراف في ورقة البيانات |
تستفيد عمليات التجميع والفهرسة الآلية بشكل كبير من التنشيط قصير الشوط، مما يسمح بالحركة الدقيقة والفعالة داخل المساحات المدمجة.
يتم دعم التعامل مع المكونات الإلكترونية، مثل عمليات الالتقاط والوضع، بشكل فعال عندما تكون مسافات السفر قصيرة، مما يضمن الدقة والسرعة.
غالبًا ما تتطلب مهام التعبئة والتغليف وتطبيقات العناية بالآلات حركة مدمجة ومتكررة، والتي يمكن تحقيقها من خلال أنظمة التنشيط المتخصصة.
بالإضافة إلى ذلك، تعتمد التطبيقات التي تتطلب استشعارًا للموضع المتكامل على هذه التقنيات للحفاظ على التحكم الدقيق وردود الفعل طوال عملية التشغيل.
تم تصميم منتج أسطوانة هوائية المكبس لدينا لتحقيق أداء موثوق وفعال في مجموعة واسعة من التطبيقات الصناعية. للحصول على الدعم الفني، يرجى التأكد من توفر رقم الطراز والمواصفات وظروف التشغيل لمساعدتك على الفور.
نحن نقدم خدمات شاملة بما في ذلك إرشادات التثبيت، ونصائح الصيانة، والمساعدة في استكشاف الأخطاء وإصلاحها، ودعم قطع الغيار. يلتزم فريقنا الفني بمساعدتك على زيادة أداء أسطوانتك الهوائية وإطالة عمرها الافتراضي.
إذا واجهت أي مشاكل، فإن خطوات استكشاف الأخطاء وإصلاحها الشائعة تتضمن التحقق من تسرب الهواء، وضمان التشحيم المناسب، والتحقق من محاذاة التركيب، وفحص الأختام وقضبان المكبس بحثًا عن التآكل أو التلف.
يوصى بالصيانة الدورية لمنع التوقف عن العمل والحفاظ على الأداء الأمثل. يتضمن ذلك الفحص الدوري والتنظيف واستبدال المكونات البالية حسب الحاجة.
للحصول على أدلة المنتج التفصيلية ووثائق الخدمة والأسئلة الشائعة، يرجى الرجوع إلى الموارد المتوفرة مع منتجك أو زيارة موقعنا الرسمي على الويب.
نحن ملتزمون بتقديم دعم ممتاز للعملاء لضمان رضاك ونجاحك التشغيلي مع منتجات أسطوانة هوائية المكبس لدينا.
يتم تعبئة أسطوانة هوائية المكبس الخاصة بنا بعناية لضمان أقصى قدر من الحماية أثناء النقل. يتم لف كل أسطوانة بإحكام في غلاف الفقاعات ووضعها في صندوق من الورق المقوى قوي ومخصص لمنع أي حركة أو تلف. يتم استخدام حشوات رغوية واقية لتوسيد المنتج وامتصاص الصدمات.
للشحن، نستخدم شركات نقل موثوقة مع خيارات التتبع لضمان التسليم في الوقت المناسب والآمن. يتم وضع علامات واضحة على جميع الطرود مع تعليمات المناولة وتفاصيل المنتج. نقدم أيضًا خيارات شحن سريعة عند الطلب لتلبية الاحتياجات العاجلة.
قبل الإرسال، تخضع كل أسطوانة هوائية مكبس لفحص جودة شامل للتأكد من أنها تلبي معاييرنا العالية. نحن ملتزمون بتسليم طلبك في حالة ممتازة ونقدر ثقتك في منتجاتنا.
