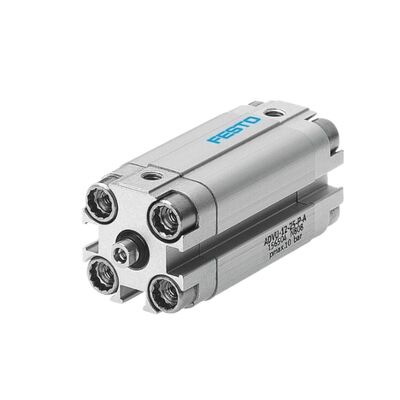

تصنيع أشباه الموصلات فيستو ADVU-16-25-P-A 156511 25mm سكتة الداخلية الخيوط الهوائية المدمجة أسطوانة الهواء 16mm ثقب مزدوج التصرف M5 منفذ حلقة مغناطيسية ISO 6432

وصف المنتج:

Festo ADVU-16 عبارة عن أسطوانة هوائية مدمجة مصممة بتجويف 16 مم ووظيفة مزدوجة الفعل. إنه يتميز بمكبس مغناطيسي متكامل يسمح بالاستشعار الدقيق للموقع، مما يعزز الموثوقية التشغيلية.

تم تجهيز هذه الأسطوانة بحلقات توسيد مرنة موجودة في كلا الطرفين، تُعرف باسم توسيد من النوع P، والتي تساعد على تقليل قوى التأثير وإطالة عمر الجهاز. وهي متوفرة بأطوال شوط قياسية تتراوح من 5 مم إلى 40 مم.

يمكن للعملاء الاختيار بين قضبان المكبس ذات خيارات الخيط الداخلي (-PA) أو الخيط الخارجي (-APA)، وفقًا لمتطلبات التثبيت المحددة الخاصة بهم. يعمل ADVU-16 بكفاءة ضمن نطاق ضغط يتراوح من 1.0 إلى 10 بار.

بفضل حجمه الصغير وميزاته المتكاملة، يعد Festo ADVU-16 مثاليًا لمهام التشغيل الآلي حيث تكون المساحة محدودة ولكن التغذية الراجعة الموثوقة للموقع ضرورية.

سمات:

يوفر التصميم فائق الصغر لهذه الأسطوانة مساحة تركيب أقل بنسبة تصل إلى 50% مقارنة بالأسطوانات القياسية ISO 15552. وهذا يجعله حلاً مثاليًا للأجهزة ذات المساحة المحدودة، مما يسمح بتخطيطات فعالة دون المساس بالوظائف.

تتميز الأسطوانة بعملية مزدوجة المفعول، وتوفر قوة دافعة أثناء كل من الضربات الأمامية والعودة. وهذا يضمن حركة ثنائية الاتجاه سلسة ومتسقة ويتم التحكم فيها بدقة، مما يعزز أداء أجهزتك.

مزود بمكبس مغناطيسي مدمج، ويدعم الجهاز استشعار موضع عدم الاتصال من خلال مفاتيح القرب. يسمح هذا التصميم بتركيب المستشعرات أو استبدالها بسهولة دون الحاجة إلى أي تعديلات ميكانيكية، مما يؤدي إلى تبسيط عملية الصيانة وزيادة الموثوقية.

يشتمل نظام التوسيد المرن (النوع P) على حلقات وألواح توسيد مرنة موضوعة على طرفي الأسطوانة. يعمل هذا الإعداد على تقليل طاقة التأثير بشكل فعال، مما يقلل من الاهتزاز والضوضاء عندما يصل المكبس إلى مواضعه النهائية، وبالتالي إطالة عمر الأسطوانة وتحسين الراحة التشغيلية.

تتميز الأسطوانة، المصنوعة من مواد قوية ومقاومة للتآكل، بأسطوانة من سبائك الألومنيوم المطاوع وأغطية نهائية، وقضيب مكبس من الفولاذ المقاوم للصدأ عالي السبائك، وأختام ديناميكية متينة NBR/TPE-U (PU). مع فئة مقاومة التآكل CRC 2، فهو مناسب تمامًا للبيئات الصناعية الصعبة.

من أجل تعدد استخدامات التثبيت، توفر الأسطوانة خيارات تركيب مرنة. وهو يشتمل على فتحات على البرميل إلى جانب مجموعة واسعة من ملحقات التثبيت، مما يسمح بتثبيته بأمان في أي وضع تقريبًا لتلبية متطلبات التطبيقات المتنوعة.

بالإضافة إلى ذلك، يتوفر خياران لسن قضيب المكبس: خيط داخلي (‑P‑A) وخيط خارجي (‑A‑P‑A). تمكنك هذه الخيارات من تحديد أفضل ملاءمة لمرفقات التحميل المختلفة واحتياجات التطبيقات المحددة.

المعلمات التقنية:

التطبيقات:

تشتمل خطوط التجميع الآلية على مهام مختلفة مثل التثبيت، وتحديد المواقع، والفرز، والإيقاف، والإخراج، والتعامل مع قطع العمل داخل محطات الإنتاج المدمجة. وتتطلب هذه العمليات آليات دقيقة وفعالة للحفاظ على الإنتاجية والجودة.

في آلات التعبئة والتغليف، يتم تنفيذ وظائف مثل دفع الكرتون، وتشغيل مكبس الختم، ومحولات الناقل، والتحكم في الصمام في أماكن محدودة. وهذا يتطلب مكونات مدمجة وموثوقة لضمان التشغيل السلس في مناطق محدودة.

يعتمد قطاع تصنيع الإلكترونيات وأشباه الموصلات على أنظمة انتقاء ومكان دقيقة للغاية، وتفكيك ألواح ثنائي الفينيل متعدد الكلور، وتجميع المكونات، وتحديد موضع معدات الاختبار. تعد الدقة والتكرار أمرًا بالغ الأهمية لتلبية المتطلبات الصارمة لهذه الصناعة.

تستخدم أنظمة مناولة المواد والناقلات أسطوانات سدادة دوارة ومثبتة لخطوط النقل، بالإضافة إلى المحولات وأنظمة التوزيع. تلعب هذه المكونات دورًا حيويًا في التحكم في تدفق المواد وضمان كفاءة الخدمات اللوجستية.

في صناعة السيارات، تتطلب الأنشطة مثل تجميع المكونات وتغذية الأجزاء وأتمتة خطوط الإنتاج مشغلات مدمجة يمكن الاعتماد عليها. هذه ضرورية لتعزيز الكفاءة التشغيلية والموثوقية في عمليات تصنيع المركبات.

تستفيد الأجهزة الطبية وأتمتة المختبرات من حلول الحركة الخطية السلسة والمتحكم فيها. تشمل التطبيقات معدات التشخيص، ومعالجة العينات، ومهام التكنولوجيا الحيوية المختلفة حيث تكون الدقة والتعامل اللطيف أمرًا بالغ الأهمية.

تستخدم المؤثرات والقابضات النهائية للروبوت محركات هوائية مدمجة لدعم الروبوتات التعاونية، ووحدات الالتقاط والمكان، وآليات الإمساك الآلية. تساهم هذه المحركات في تعدد الاستخدامات والمرونة في التطبيقات الروبوتية.

تتطلب آلات الطباعة والنسيج تحديد موضع الورق بدقة، وتشغيل مكبس القطع، وتثبيت الخيوط، والتحكم في التوتر حتى في البيئات الصعبة. تضمن المكونات القوية والدقيقة أداءً ثابتًا ومخرجات عالية الجودة.

الدعم والخدمات:

يتضمن الدعم الفني والخدمات الخاصة بالمنتج لأسطوانة المكبس الهوائية مساعدة شاملة لضمان الأداء الأمثل وطول عمر المنتج. تغطي خدمات الدعم لدينا إرشادات التثبيت ونصائح الصيانة واستكشاف الأخطاء وإصلاحها وإجراءات الإصلاح. نحن نقدم وثائق فنية مفصلة، ​​بما في ذلك أدلة المستخدم وأوراق البيانات، لمساعدتك على فهم المواصفات والمعلمات التشغيلية للأسطوانة.

بالإضافة إلى ذلك، فريق الخبراء لدينا متاح لتقديم الاستشارات حول اختيار نموذج أسطوانة المكبس الهوائي المناسب لتطبيقك المحدد، مما يضمن التوافق والكفاءة. كما نقدم أيضًا دورات تدريبية وورش عمل لتزويد موظفيك بالمهارات اللازمة للتعامل مع الأسطوانات الهوائية وصيانتها بشكل صحيح.

للصيانة، نوصي بإجراء فحص منتظم للأختام والقضبان والأسطوانات لمنع التسربات والتآكل. يتم توفير جداول التشحيم وتوصيات قطع الغيار لزيادة عمر المنتج إلى أقصى حد. يتوفر دعم استكشاف الأخطاء وإصلاحها لتشخيص أي مشكلات قد تنشأ أثناء التشغيل وحلها بسرعة.

تشمل خدمات ما بعد البيع لدينا دعم الضمان والوصول إلى قطع الغيار الأصلية للحفاظ على موثوقية الأسطوانات الهوائية لديك. نحن نسعى جاهدين لتقديم دعم فني سريع وفعال لتقليل وقت التوقف عن العمل وتعزيز الإنتاجية في عملياتك.

التعبئة والشحن:

تغليف المنتج:

يتم تعبئة أسطوانة المكبس الهوائية بعناية لضمان وصولها في حالة ممتازة. يتم تغليف كل أسطوانة برغوة واقية وتوضع داخل صندوق من الورق المقوى القوي لمنع أي ضرر أثناء النقل. تحتوي العبوة على ورق مضاد للتآكل لحماية الأسطح المعدنية من الصدأ والرطوبة. تشير الملصقات الواضحة الموجودة على الصندوق إلى طراز المنتج ومواصفاته وتعليمات التعامل معه لتسهيل التعرف عليه والتعامل الآمن معه.

شحن:

نحن نقدم خيارات شحن موثوقة لتسليم أسطوانة المكبس الهوائية على الفور وبشكل آمن. يتم شحن المنتجات عبر شركات النقل الموثوقة مع إمكانية التتبع لجميع الشحنات. اعتمادًا على موقعك، قد تختلف أوقات التسليم، وتتوفر خيارات الشحن السريع عند الطلب. يتم التأمين على جميع الشحنات للحماية من الخسارة أو الضرر أثناء النقل. يرجى التأكد من دقة عنوان التسليم لتجنب أي تأخير.
